四孔平开合页结构设计

这款四孔平开合页作为常见的转动连接构件，在各类柜体、室内门、小型设备检修门、工业配电箱柜门的铰接场景中应用广泛，核心作用是实现两个被连接件之间绕固定轴的相对转动，同时保证连接状态下的结构刚性，避免门扇或盖板在开合过程中出现窜动、下垂错位的问题。从实际使用场景来看，这类合页常被用在厚度15-25mm的平板门扇上，单扇门根据重量等级配置2-3个合页均匀分布在侧边，单页承重可覆盖常规民用与轻型工业场景的使用需求，不需要额外加装辅助支撑构件。

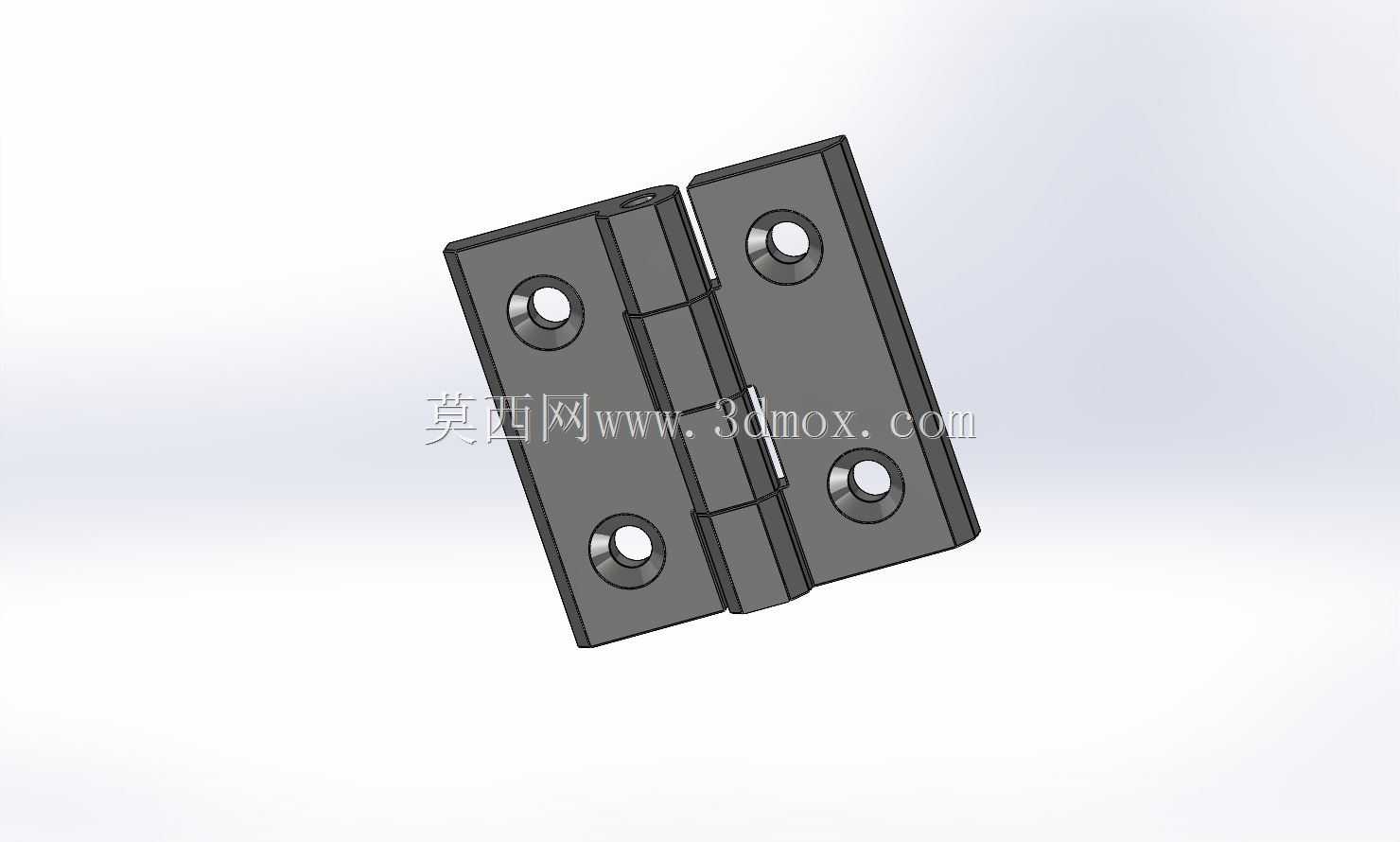

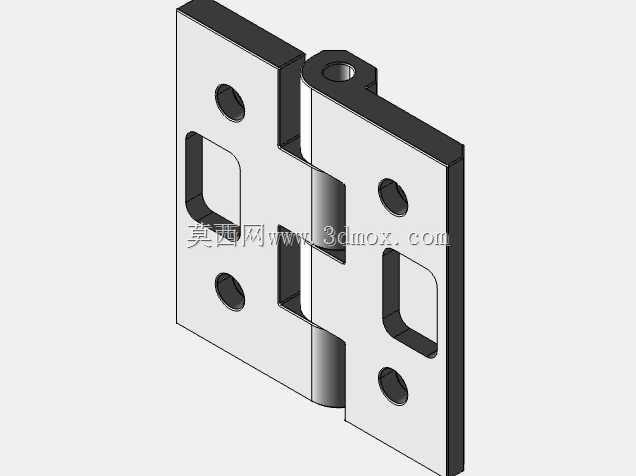

从结构设计思路来看，这款合页采用对称式双页片结构，两个页片分别通过卷制的筒状轴套穿接销轴实现转动，轴套部分采用多段间隔式卷边设计，相比整段通长轴套，既减少了转动接触面的摩擦阻力，也能在装配时预留微小的间隙补偿量，避免因页片平面度误差导致开合卡滞。每个页片上设置两个沉头安装孔，孔位采用对称排布，沉头深度适配常用的十字沉头螺丝规格，安装后螺丝头完全没入页片平面，不会突出表面刮蹭接触的构件，也能保证页片与安装面完全贴合，减少安装后的应力集中。页片边缘做了小尺寸的倒角处理，没有尖锐的毛刺棱角，既避免安装过程中划伤操作人员，也能减少开合过程中与门框侧边的剐蹭磨损。

在安装边界方面，这款合页的页片厚度适配常规的安装开槽深度，不需要在门扇或门框上做过深的嵌槽，对于免开槽的安装场景，也可以直接通过螺丝固定在构件表面，合页闭合后两个页片的贴合间隙控制在极小范围内，不会出现明显的缝隙外露影响外观。销轴部分采用与轴套过盈配合的装配方式，一端做铆压封边处理，避免长期开合过程中销轴窜动脱出，同时销轴与轴套的配合间隙经过合理设定，既保证转动顺滑无卡顿，也不会出现径向晃动导致门扇下垂的问题。

从功能特性上看，这款合页的转动角度可以覆盖0-180度的开合范围，能够满足大部分柜门、室内门的全开需求，页片采用平整的冲压成型工艺，平面度控制在合理公差范围内，安装后不会出现页片翘曲导致的门扇闭合不严问题。在实际选型过程中，需要根据被连接件的重量、开合频率确认合页的配置数量，常规木质门扇单扇重量在20kg以内时，两个该款合页即可满足承重需求，如果是金属材质的设备柜门，重量超过30kg时建议在侧边中部增加第三个合页，分散承重应力，延长合页的使用寿命。

设计建模过程中，需要重点关注轴套的同轴度公差，两个页片的轴套在穿接销轴后必须保证同轴，否则会出现转动阻力过大甚至卡死的问题；沉头孔的位置度也需要严格控制，保证安装时螺丝可以顺利穿入预先在门扇上打好的安装孔，不会出现孔位错位导致无法装配的情况。另外页片与轴套的连接部位采用圆角过渡，避免应力集中导致长期开合后页片与轴套连接处断裂，这也是这类五金件建模时容易忽略的细节，很多新手建模时直接做直角连接，实际生产和使用过程中很容易在该位置出现开裂失效的问题。

在实际安装调试时，需要先将两个页片分别固定在门扇和门框的对应位置，固定前要提前确认合页的安装方向，保证销轴的上下端朝向正确，避免开合过程中积灰进入轴套间隙加速磨损。对于需要经常开合的设备检修门场景，还可以在轴套间隙内添加少量润滑脂，降低转动摩擦噪音，延长合页的无故障使用周期。这款合页的整体外形尺寸属于常规通用规格，可以适配市面上大部分标准门扇的安装尺寸，不需要单独定制特殊的安装位，对于设备生产厂家来说，可以直接采购作为标准件使用，减少非标定制的成本和周期。
