叉车传动系统运动曲轴结构设计

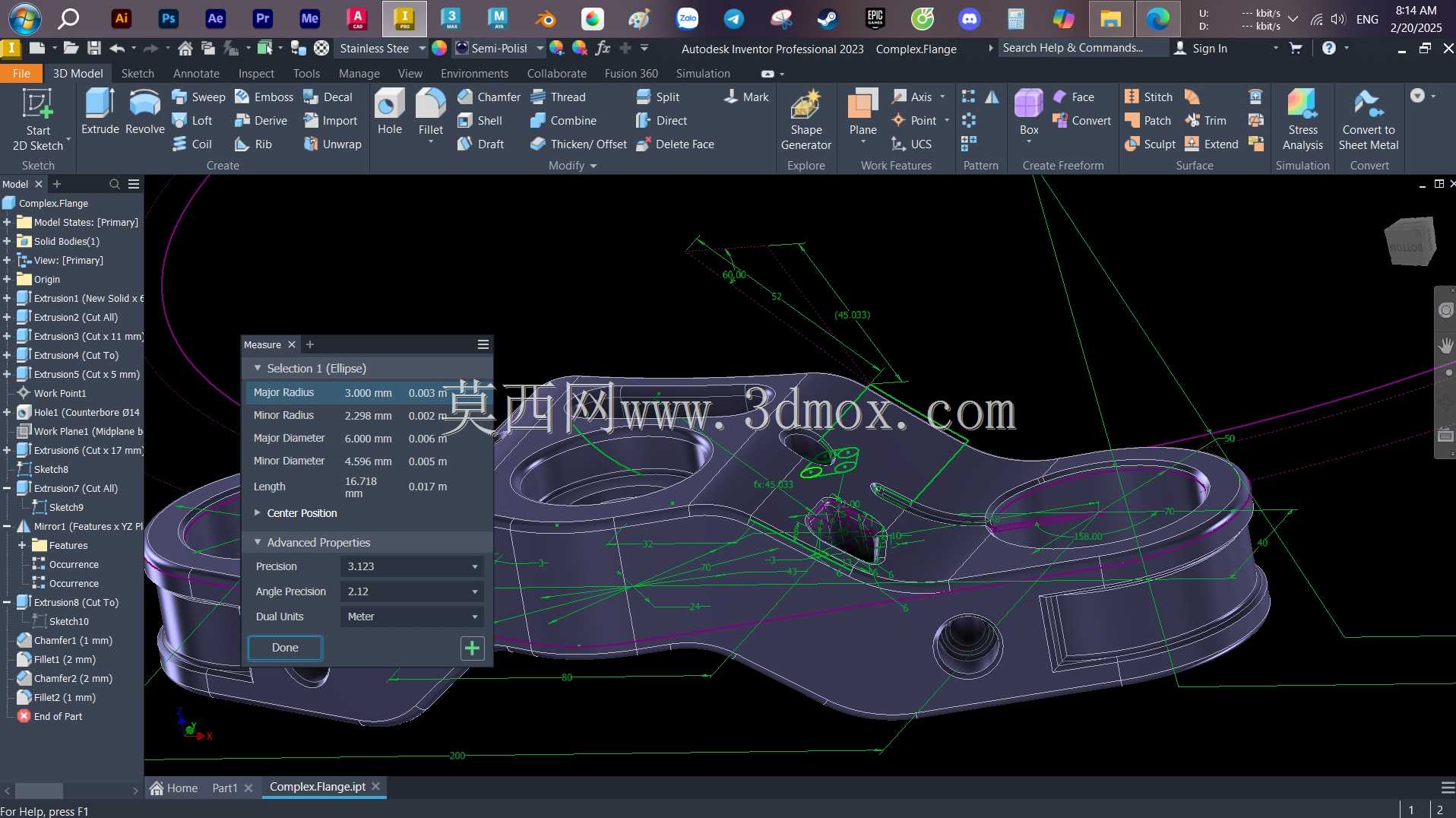

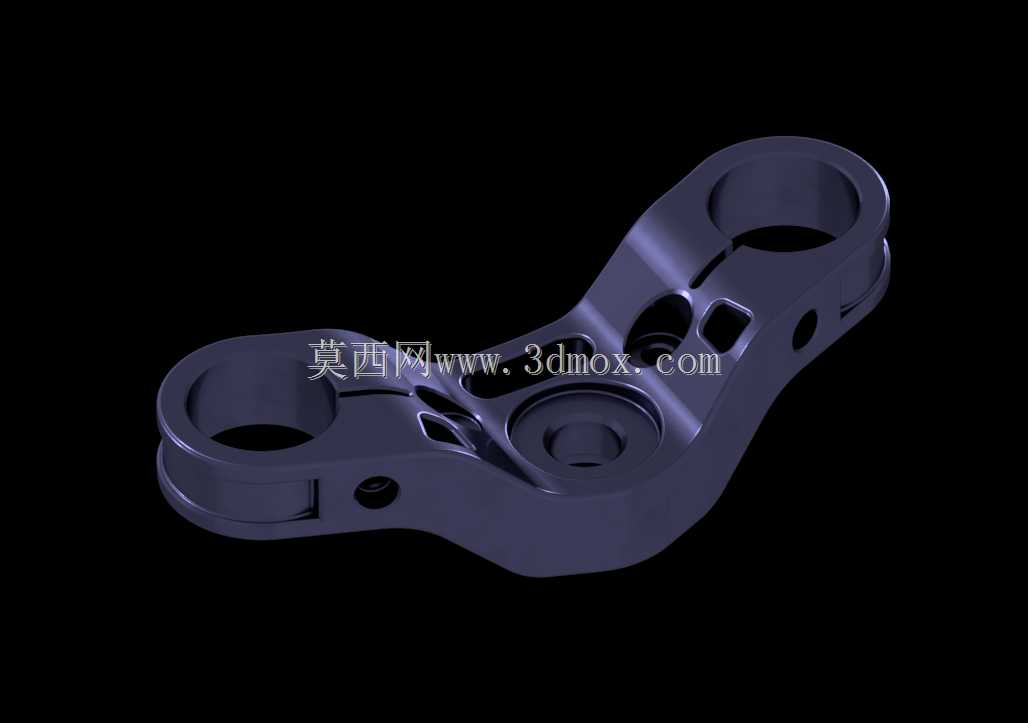

　　在厂内物流搬运场景中，叉车作为核心的物料转运设备，其传动系统的可靠性直接决定了整车作业效率与负载能力，运动曲轴作为传动链路中承接动力输出与动作转换的关键零件，设计合理性直接影响叉车转向、举升联动机构的动作平顺性。这款曲轴的结构设计完全围绕叉车紧凑的安装舱空间展开，整体采用双环耳加中部承托台的布局，两端的同轴环孔用于对接传动销轴，孔内壁预留了均匀的润滑脂储留槽，避免长期往复摆动出现干磨卡滞，环孔外侧做了加厚翻边处理，抵消销轴传动时带来的径向剪切力，防止孔口受力开裂。

　　中部的下沉式承托台是整个零件的受力核心，台面上的定位沉孔用于对接联动拨叉，周边分布的异形减重孔并非随意开设，每个孔的位置都经过受力仿真校核，在不降低结构抗弯强度的前提下，尽可能削减零件整体重量，降低传动过程中的惯性负载，孔边的圆弧过渡全部做了R角处理，避免应力集中导致的疲劳断裂。零件侧面分布的径向小孔是润滑油道，连通两端环孔与中部承托台的配合面，装配后可通过集中润滑系统一次性完成所有配合面的油脂补给，无需拆解结构单独维护。

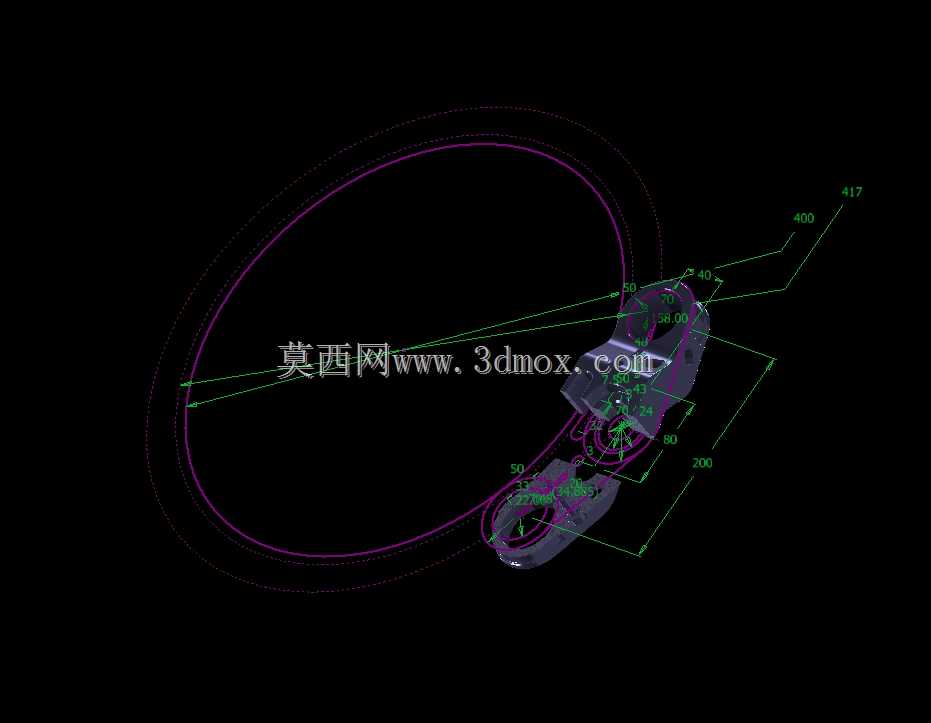

　　从安装边界来看，零件整体轮廓完全适配叉车转向桥附近的安装空间，两端环孔的中心距严格匹配现有车架的销轴安装位，不需要对原有车架结构做任何改动即可完成替换，零件最大外轮廓的凸起位置都做了避让设计，避免动作过程中与周边的液压油管、线束支架发生运动干涉。设计过程中优先考虑了零件的加工工艺性，所有配合面的加工基准统一，一次装夹即可完成两端环孔、中部承托台的精加工，减少装夹误差带来的同轴度偏差，非配合面采用铸造成型后喷丸处理，提升表面抗疲劳强度，配合面的粗糙度控制在Ra1.6，保证销轴转动时的顺滑度。

　　实际作业过程中，这个曲轴会随着叉车的转向动作做小角度往复摆动，将转向油缸的推力均匀传递到两侧的转向节，同时在货叉举升的微动调整环节，承接部分联动机构的动力传递，零件的受力工况属于典型的交变载荷，因此在结构设计时特意在应力集中的环孔与主体连接位置做了渐变加厚处理，壁厚从环孔位置向中部承托台平滑过渡，没有出现截面突变的情况，大幅提升零件的抗疲劳寿命。不同于内燃机上高速旋转的曲轴结构，这款叉车用运动曲轴不需要承受高转速的离心力，更多需要应对的是大负载下的径向冲击力，因此整体结构没有做复杂的动平衡设计，而是把设计重心放在了结构刚度与安装适配性上，每个镂空结构的位置都避开了主受力路径，保证零件在承受3倍额定负载的冲击时，形变量控制在0.1mm以内，不会出现卡滞或者断裂的情况。零件的安装定位依靠中部承托台的定位销孔完成，装配时只需要将定位销对准车架上的定位孔，即可快速完成两端环孔与销轴的对接，降低现场装配的难度，配合面之间预留的0.02mm间隙足够容纳润滑脂层，同时不会出现过大的旷量，避免转向时出现虚位影响操作精度。
