改良迈斯纳四面体恒定宽度实体结构

这类恒定宽度曲面实体最早进入工程视野，是从定宽凸轮的应用场景延伸而来，早期的等宽凸轮机构多采用莱洛三角形截面，可在固定间距的平行板之间做无间隙滚动，实现从动件的精准行程输出，而三维空间内的恒定宽度实体，一直是机构学领域的特殊研究对象，传统的莱洛四面体在旋转过程中，不同角度的截面宽度存在微小偏差，无法满足三维空间内任意方向等宽的使用要求，这也是本次改良结构的核心设计出发点。

从实际应用场景来看，这类三维等宽实体可用于特殊工况的无间隙传动机构，比如在狭小空间内需要实现多方向等距支撑的定位工装，传统的球形支撑虽然能实现任意方向等宽，但在需要定向传递扭矩的场景下，球面接触容易出现打滑，无法传递周向力矩，而改良后的迈斯纳四面体保留了等宽特性的同时，曲面之间的棱边结构可提供周向的限位接触，在定向扭矩传递的支撑场景中，可避免纯球面接触的打滑问题，同时保持支撑面之间的恒定间距，不需要额外的间隙补偿结构。

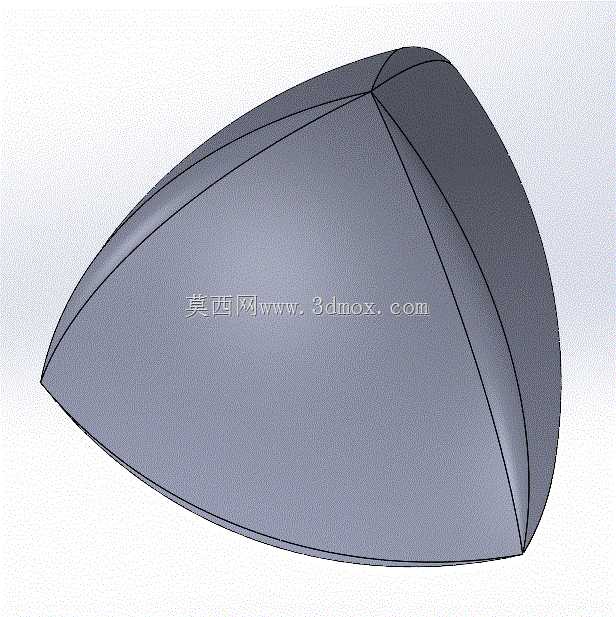

在设计思路上，本次结构是在正四面体的基础上，以四个顶点为球心，正四面体棱长为半径做球面，再对六条棱边对应的曲面交线做圆角过渡处理，消除传统莱洛四面体棱边处的宽度突变，通过对棱边区域的曲面修正，让实体在任意方向上的投影宽度都保持一致，实现真正意义上的三维空间恒定宽度。建模过程中需要严格控制每个球面的半径公差，四个顶点的球面半径偏差需要控制在微米级，否则会出现特定角度下宽度偏差超差的问题，棱边过渡曲面的曲率需要和相邻球面做G2连续，避免滚动过程中出现卡滞或冲击。

从外形尺寸与安装边界来看，该实体的最大外接轮廓尺寸由初始正四面体的棱长决定，当棱长设定为100mm时，实体任意方向的测量宽度均为100mm，可适配间距为100mm的平行导轨或支撑槽，安装时不需要额外预留方向调整空间，任意角度放置都可满足间距配合要求，相比球形零件，该实体的非完全对称曲面可在安装槽内实现防转定位，不需要额外增加防转销或键槽结构，简化了配套工装的设计复杂度。

在功能特性上，该实体除了具备等宽滚动的特性外，还具备四面体对称性，四个曲面区域的曲率完全一致，磨损后可通过旋转角度更换接触面，延长零件的使用寿命，在一些需要频繁做等距滚动的检测工装中，比如内孔圆度检测的测头支撑结构，使用这类等宽实体可避免球形测头单点磨损过快的问题，同时保证测头在任意方向都能和孔壁保持恒定接触压力，提升检测精度。另外在一些特殊的振动送料机构中，这类等宽实体可作为定向分料的触发零件，利用其曲面滚动的无卡滞特性，实现零件在料道内的平稳输送，不会像方形零件那样出现棱角卡滞的问题，也不会像球形零件那样出现无规则滚动无法定向的问题。

建模过程中需要注意曲面缝合的公差控制，六个棱边的过渡曲面和四个顶点球面的缝合间隙不能超过0.001mm，否则在后续的3D打印或数控加工过程中会出现破面，导致加工出来的实体宽度出现偏差。另外在做实体加厚或抽壳处理时，要保证壁厚均匀，避免曲面过渡区域出现壁厚突变，影响零件的结构强度，如果用于承载场景，可在实体内部设置蜂窝状加强筋，在保证重量的前提下提升整体刚度，避免滚动过程中出现形变导致宽度变化。
