SSOP20封装贴片电子元器件三维结构

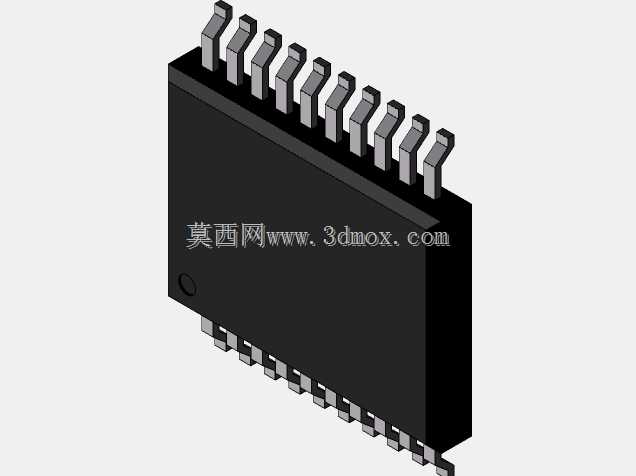

　　本次构建的三维结构严格遵循SSOP-20封装的通用工程规范，整体塑封主体为黑色矩形绝缘结构，本体长度方向单侧排布10个鸥翼型引脚，双侧共20个引出端，引脚采用弯折成型结构，焊接端与PCB焊盘接触区域做了平面度公差预留，能适配常规0.15mm厚度的锡膏印刷工艺，避免虚焊、立碑等SMT生产常见不良。从设计思路层面，建模过程优先还原封装的安装边界尺寸，本体宽度控制在5.3mm，引脚中心间距为0.65mm，整体引脚排布后的总长度为7.2mm，所有引脚的突出长度、弯折角度都参照JEDEC相关封装标准设定，塑封本体底部预留了0.1mm的离板间隙，既可以避免焊接时锡膏挤压到本体底部造成引脚间短路，也能为清洗工序预留助焊剂残留的流出空间，适配免清洗、水清洗等不同PCB后处理工艺要求。在消费电子、工业控制板卡的高密度PCB设计场景中，表面贴装封装的元器件选型与结构匹配直接决定了整板的布线效率、焊接良率与长期运行可靠性，SSOP-20作为小外形贴片封装的典型规格，广泛应用在电源管理、信号转换、接口控制类芯片的承载场景中，这类封装相比传统双列直插封装，能大幅缩减板上占用面积，适配波峰焊、回流焊等主流SMT生产工艺，是当前中小引脚数半导体器件的主流封装形式之一。

　　在实际设备应用中，这类封装的元器件常布置在PCB板的边缘信号接口区域、或是电源转换回路的核心位置，三维模型的构建可以帮助结构工程师在设计前期完成板上布局干涉检查，验证外壳与板上元件的安全距离，避免后期开模后出现元件顶壳、装配干涉等问题；对于PCB Layout工程师而言，精准的三维封装模型可以同步导入ECAD设计环境，核对丝印框、焊盘与实体模型的匹配度，避免因封装尺寸偏差导致的生产报废。

　　建模过程中对引脚的细节做了工程化还原，每个引脚的根部与塑封本体的结合位置做了圆弧过渡处理，还原实际生产中塑封料包裹引脚根部的结构特征，引脚末端的焊接面做了微小的倒角处理，对应实际元器件引脚的切脚工艺特征，塑封本体一端设置了圆形定位标记，对应芯片的1脚起始位置，与实际生产中的丝印标记位置完全对齐，方便装配时的方向识别，避免反向贴装的生产错误。从安装适配性来看，该结构的所有外轮廓尺寸都预留了工业生产所需的公差余量，模型的实体边界可以直接用于生成钢网开口的参考尺寸、焊盘设计的校验基准，也可以用于SMT贴片机吸嘴选型的高度参考——塑封本体的上表面为平整平面，适配直径3mm到5mm的标准SMT吸嘴，贴装时的真空吸附面无凸起、无凹陷，能保证高速贴装过程中的拾取稳定性。

　　不同于概念类的外观模型，这个结构的构建完全面向工程落地场景，没有添加多余的装饰性特征，所有几何结构都对应实际量产元器件的真实形态，既可以用于产品研发阶段的结构干涉校验，也可以用于生产工艺仿真中的焊锡浸润模拟、热分布仿真的模型载体，帮助工程师在设计阶段提前预判生产环节可能出现的问题，减少打样迭代次数，缩短产品研发周期。在高密度板卡设计中，这类窄间距小封装的元件对周边布局的安全距离要求较高，精准的三维模型可以帮助工程师核对元件与周边过孔、走线、相邻元件的间隙，尤其是在双层板、四层板的紧凑布局场景中，0.65mm的引脚间距对焊盘之间的走线空间要求严苛，通过三维模型的截面剖切功能，可以直观看到引脚焊接后的锡膏爬升高度，评估相邻引脚之间的锡桥风险，为可制造性设计提供直观的三维校验依据。
