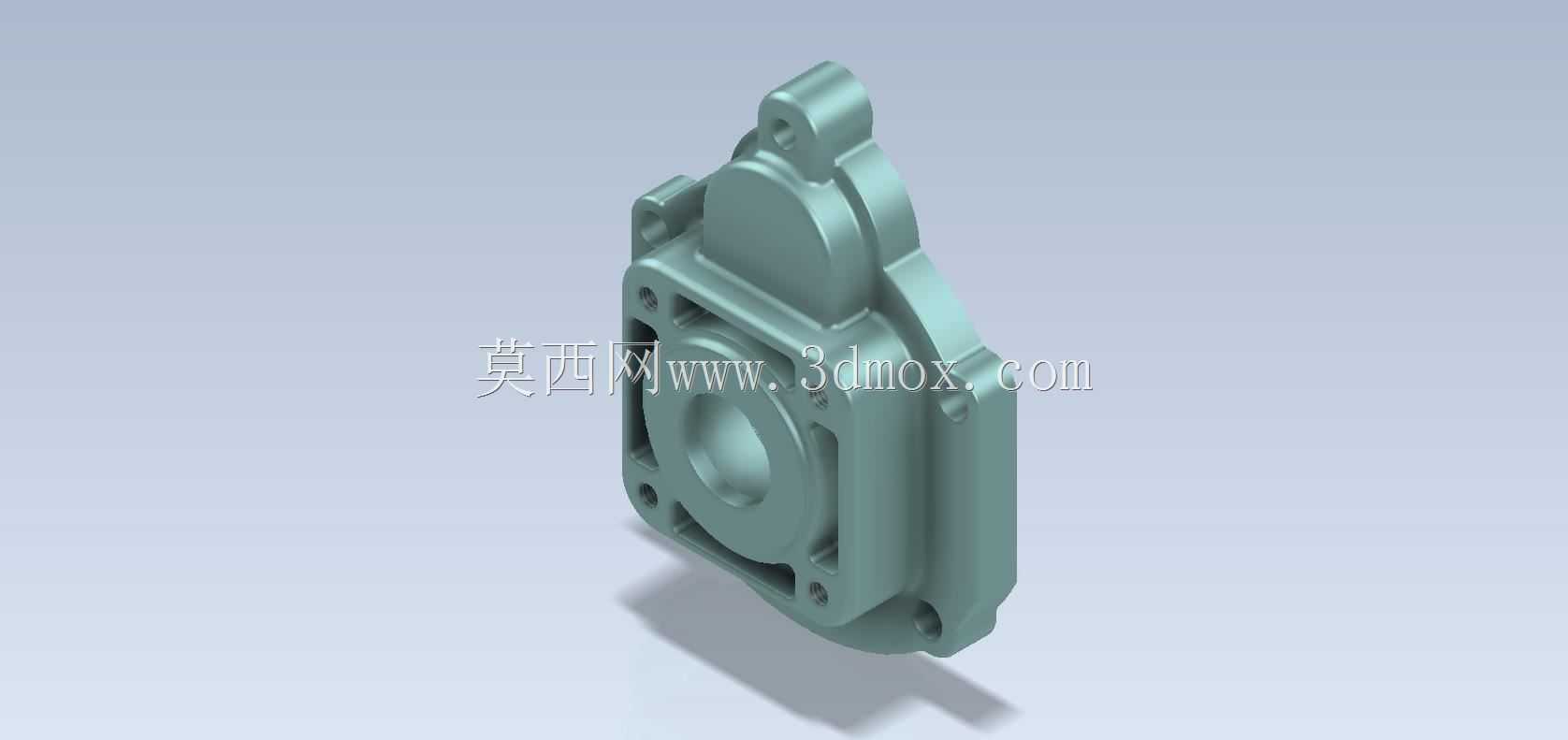

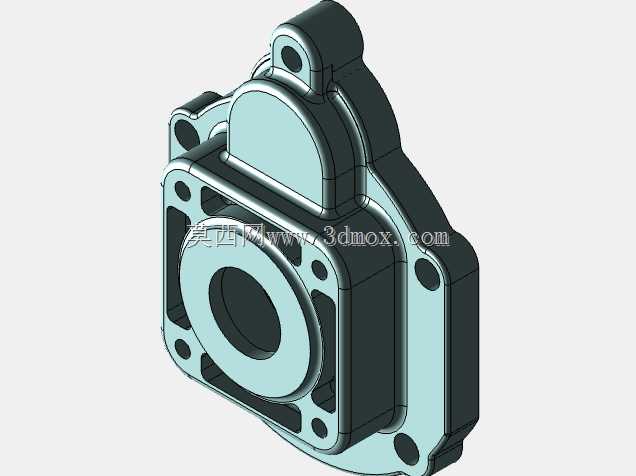

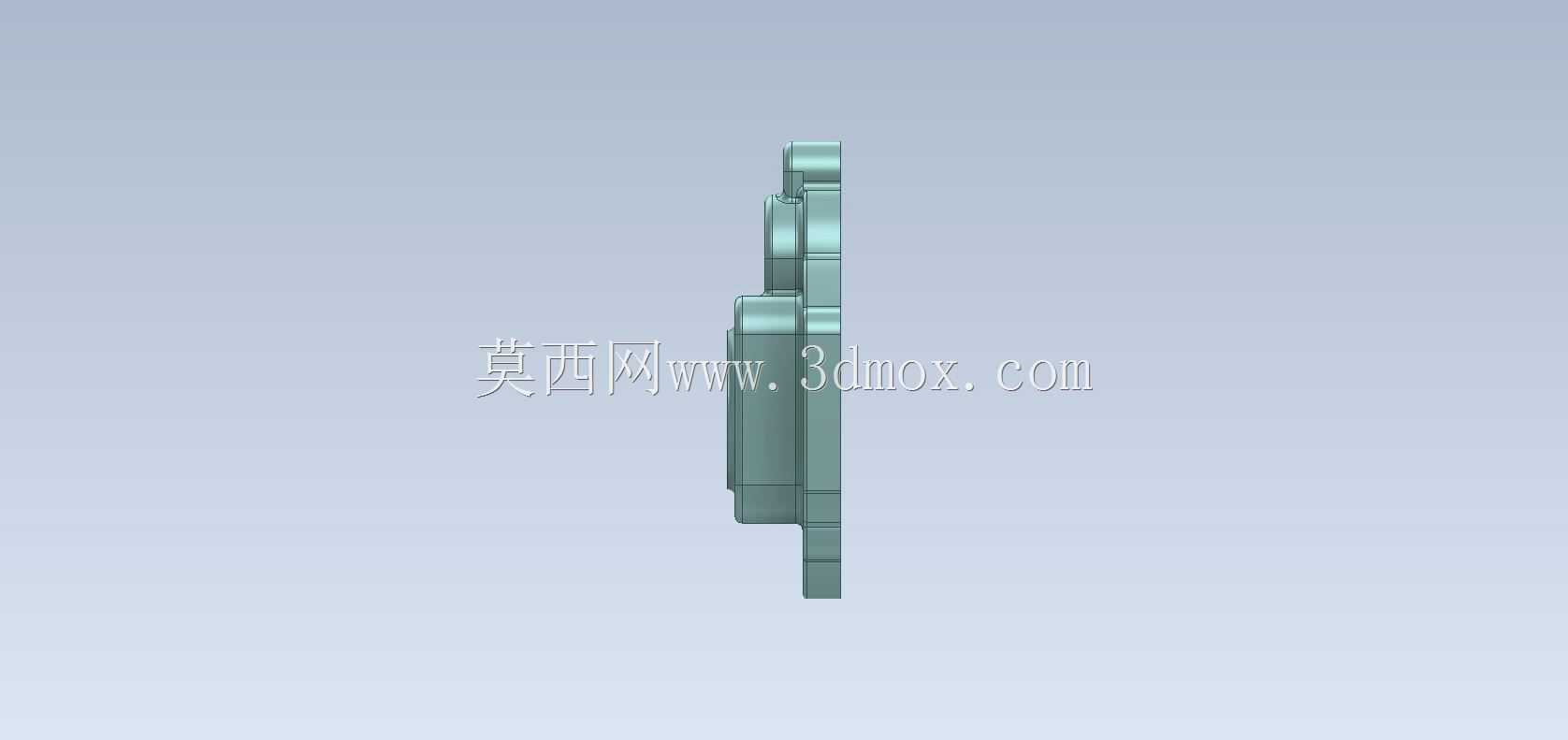

左盒盖机械结构三维设计练习作品

这款左盒盖属于传动箱体类配套密封端盖构件，日常多配套在小型齿轮传动箱、液压阀组集成安装腔、小型动力分配单元的左侧腔体开口位置，核心作用是封闭腔体左侧开口，阻隔外界粉尘、切削液、水汽进入腔体内部，同时为腔体内的轴承端部、传动杆件伸出端提供定位支撑与密封贴合面，避免腔体内润滑脂、传动介质出现渗漏问题。

从实际安装场景来看，这类盒盖多适配在小型桌面加工设备的主轴侧腔、自动化输送线的动力端侧封、小型农用机械的传动箱侧部，安装时需要贴合箱体结合面的密封槽，配合密封垫实现静密封，部分带伸出轴的位置还需要预留油封安装位，避免轴件转动时出现介质泄漏。

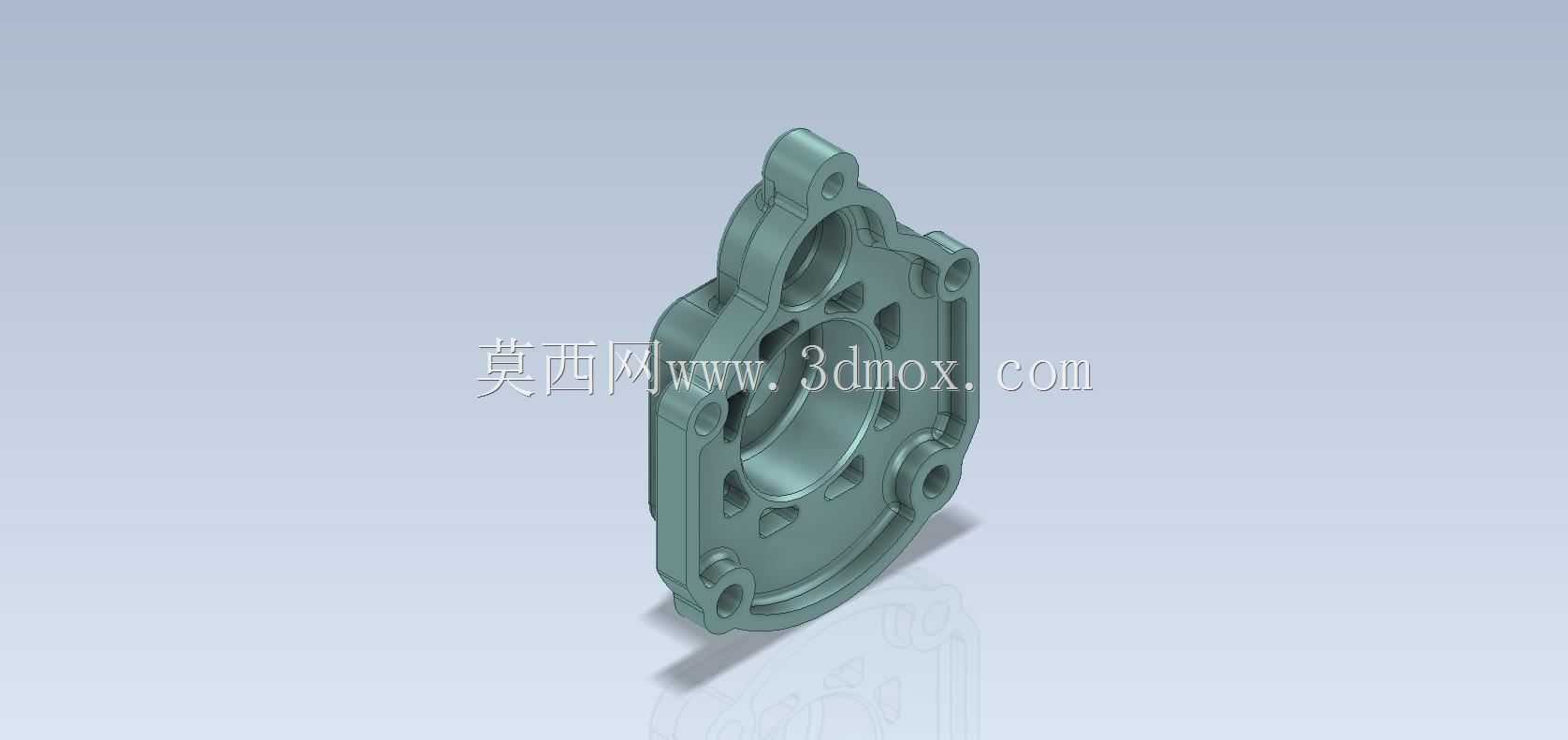

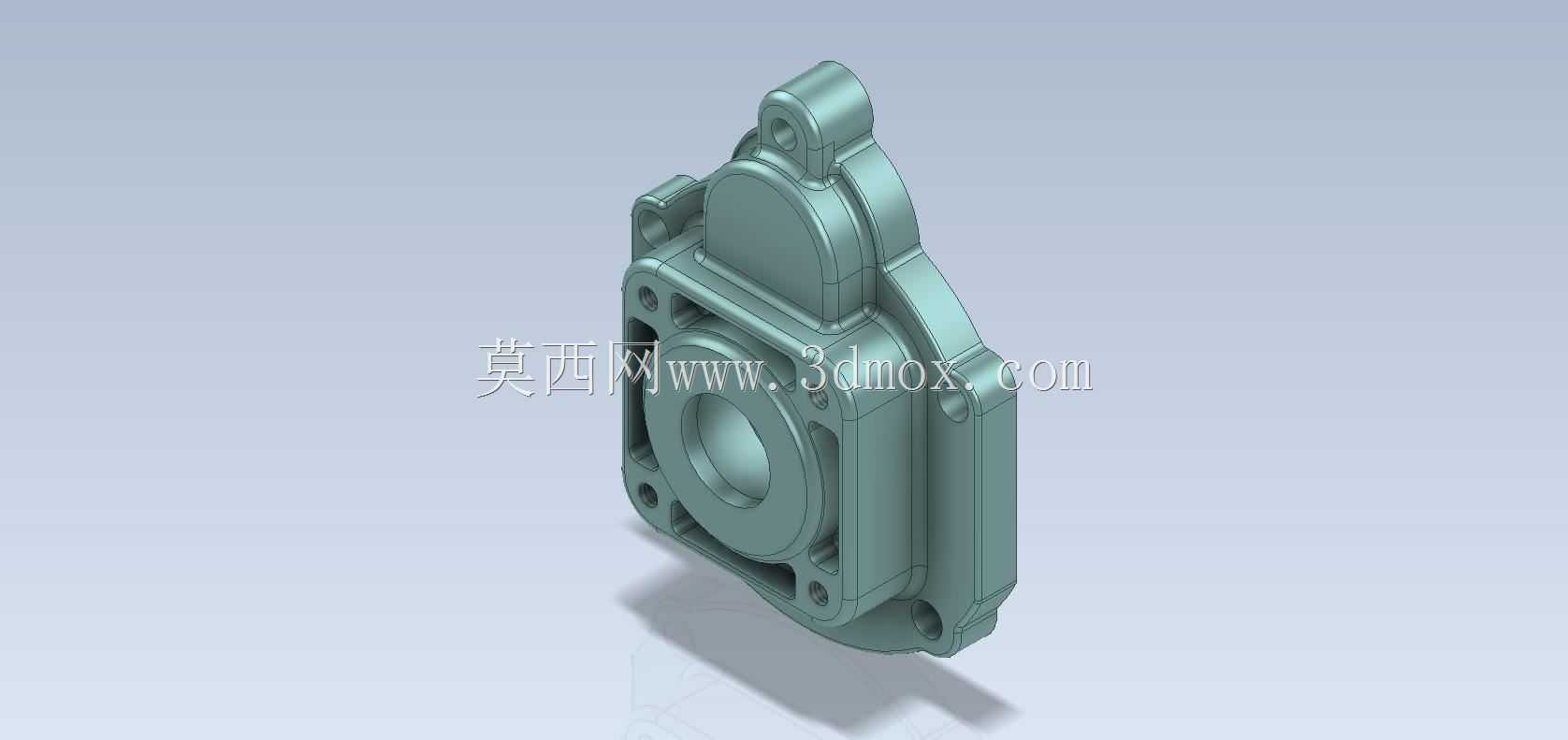

设计过程中首先要匹配对应腔体的安装边界，盒盖外缘的安装孔位完全对应箱体侧端面的螺纹孔位置，孔位的位置度公差控制在0.1mm以内，保证安装时螺栓可以顺利穿入，不会出现孔位错位导致的装配应力。盒盖主体的轮廓完全贴合腔体左侧的开口外形，凸起的加强筋结构沿着腔体内部轴承座的支撑方向布置，既可以减少盒盖整体的壁厚，降低铸件的重量与材料成本，又能提升盒盖的结构刚性，避免腔体内部压力波动或者外部受力时出现盒盖变形，导致密封面贴合不严出现渗漏。

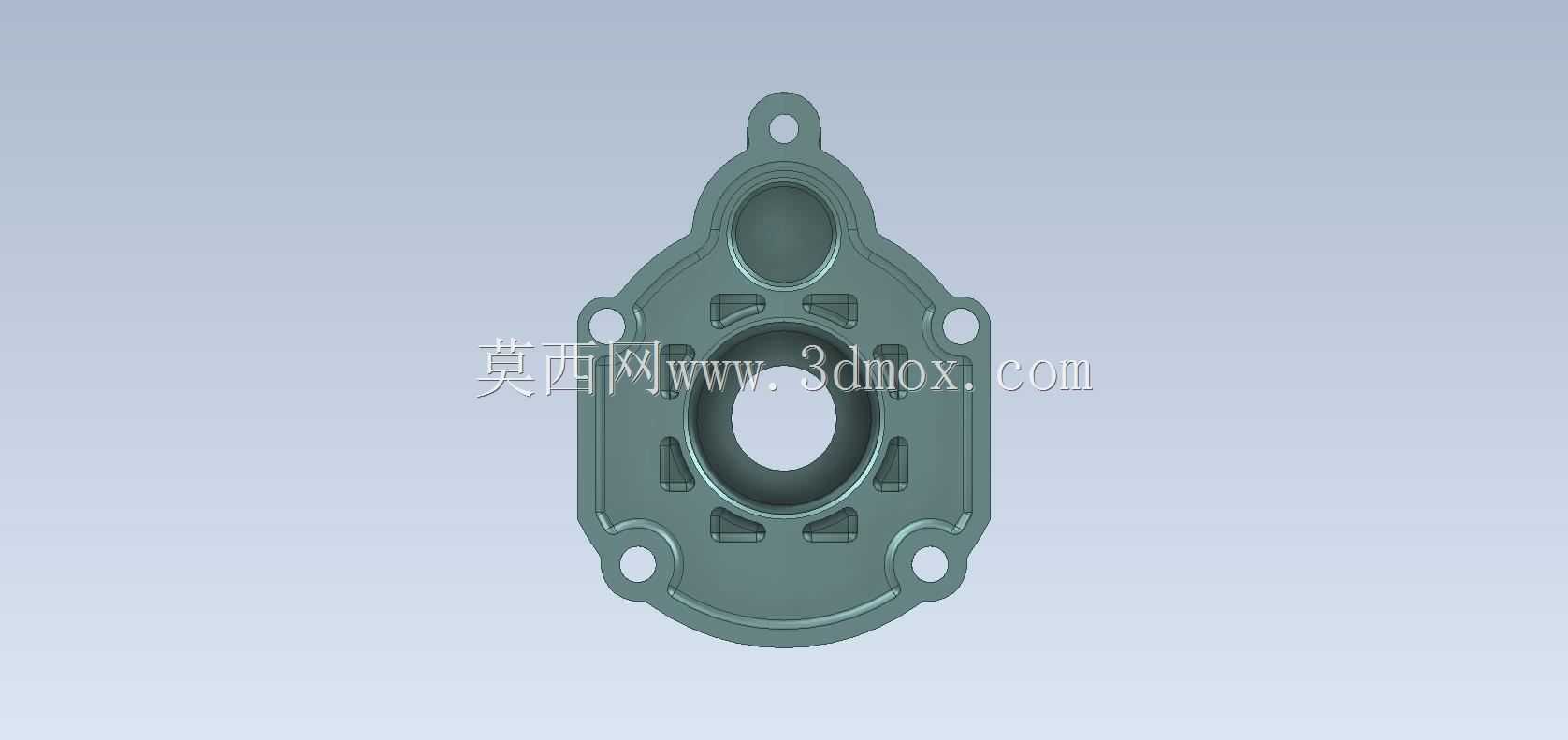

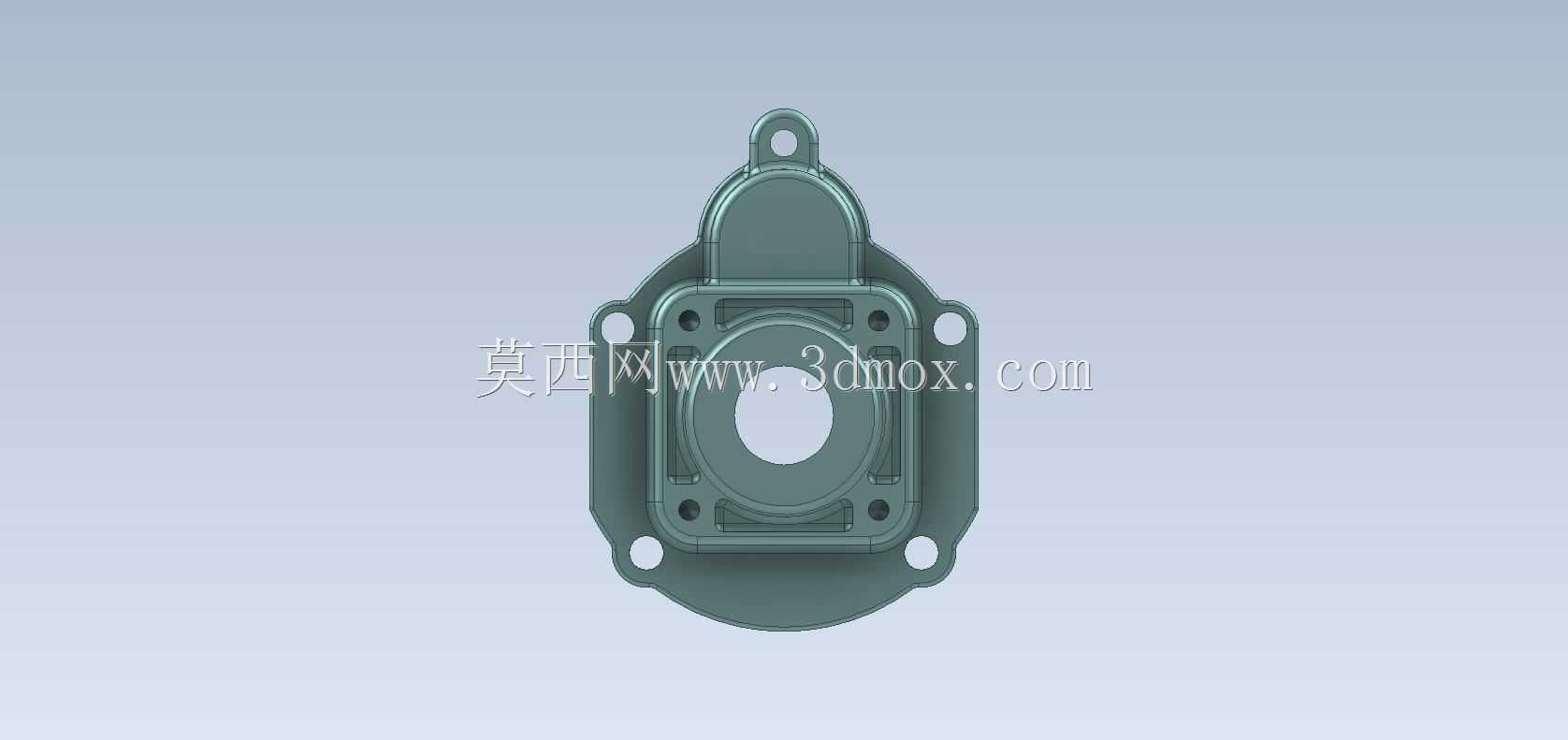

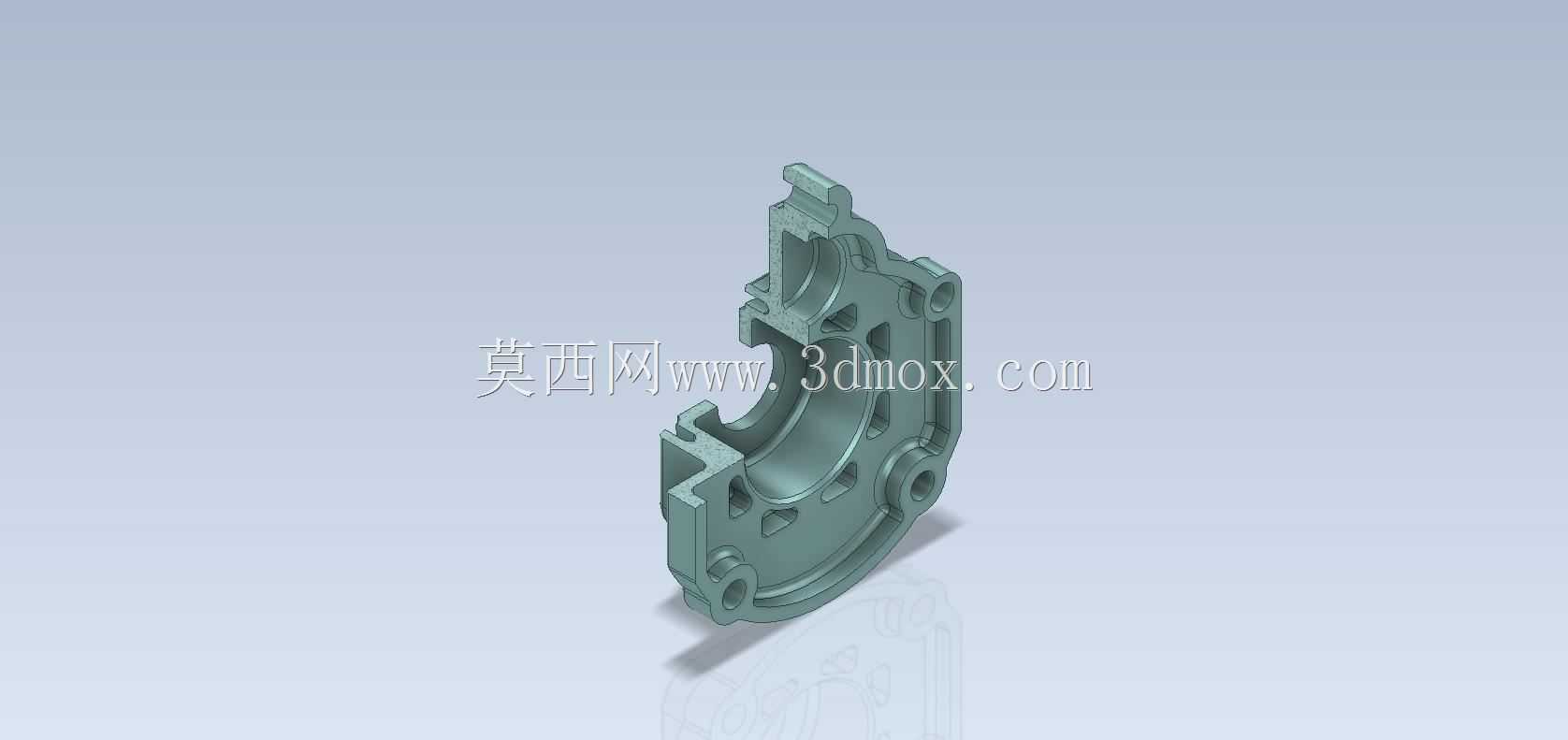

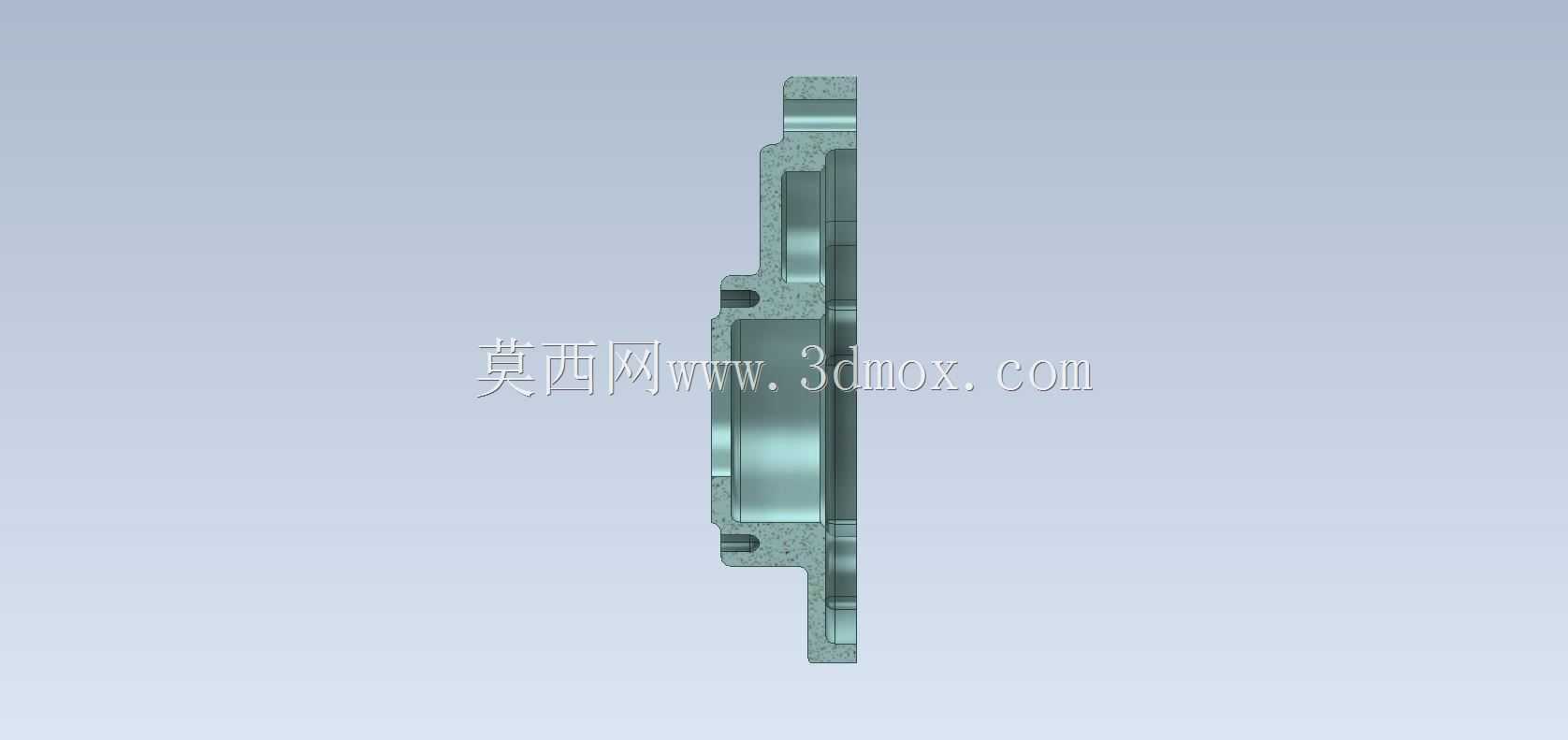

盒盖中心的凹腔结构是为了避让腔体内侧凸出的轴承外圈或者传动齿轮的端面，避免装配时盒盖与运动部件出现运动干涉，凹腔的深度尺寸需要匹配腔体内部件的凸出高度，预留0.5-1mm的安全间隙，防止加工误差累积导致部件转动时摩擦盒盖内壁，产生异响或者磨损碎屑污染腔体内部的润滑介质。盒盖侧面的凸耳结构上的通孔是为了安装定位销，装配时先通过定位销实现盒盖与箱体的精准对位，再穿入紧固螺栓拧紧，避免多螺栓紧固时盒盖出现偏移，导致密封面受力不均。

从结构工艺性来看，这款盒盖适合采用压铸或者砂型铸造工艺加工毛坯，所有的转角位置都设计了R2-R3的铸造圆角，避免铸造时出现应力集中导致的毛坯开裂，同时也方便脱模。安装孔的位置都设计了凸台结构，既可以保证螺栓连接位置的接触强度，又不需要把整个盒盖的壁厚做厚，有效控制零件的整体重量。盒盖的密封结合面设计了0.8mm的表面粗糙度要求，保证密封垫压紧后可以完全填充结合面的微观不平度，实现可靠的静密封效果。

在实际建模练习过程中，这类零件需要重点关注安装孔位的阵列逻辑、加强筋的拔模角度、凹腔与外部轮廓的同轴度要求，很多初学者容易忽略铸造圆角的统一设置，或者把安装孔的位置尺寸标注错误，导致后续装配时出现干涉。建模时优先绘制主体的外轮廓草图，通过拉伸生成基础基体，再依次切除出中心凹腔、安装孔位，最后添加强化结构与铸造圆角，这样的建模顺序可以保证特征树逻辑清晰，后续修改尺寸时不会出现特征报错。

这类端盖类零件虽然结构不算复杂，但是在机械设备中的应用范围极广，几乎所有的封闭传动腔体都需要配套对应的端盖实现密封与支撑，设计时需要充分考虑装配工艺、密封性能、结构强度三者的平衡，不能一味追求强度而过度增加零件重量，也不能为了轻量化而削弱结构刚性导致使用过程中出现变形漏油。实际选型替换时，需要重点核对安装孔的中心距、中心凹腔的深度与直径、结合面的外形尺寸，保证替换件可以完全适配原有腔体的安装边界，不需要额外修改箱体结构就可以直接装配使用。
