拖车线束四芯连接防护端盖结构设计

　　日常拖车作业场景里，牵引车与拖挂单元之间的电路连接可靠性，直接影响转向、制动、示宽等灯光信号的传输稳定性，不少户外作业的拖车用户都遇到过连接器插口进泥、进水导致触点氧化短路的问题，这款四芯拖车连接器盖就是针对这类痛点做的配套防护结构。从实际使用场景来看，拖车连接器大多暴露在车身外侧，行驶过程中会持续遭遇路面扬尘、雨水溅泼、冬季融雪剂腐蚀，甚至非铺装路面的泥浆飞溅，没有防护的插口在闲置不用时，很容易堆积污垢导致插针接触不良，严重时还会出现电路短路烧蚀车载保险的情况，这款端盖的核心作用就是在连接器未对接状态下，完全罩住插口端的插针与密封端面，阻断外界污物进入连接腔的路径。

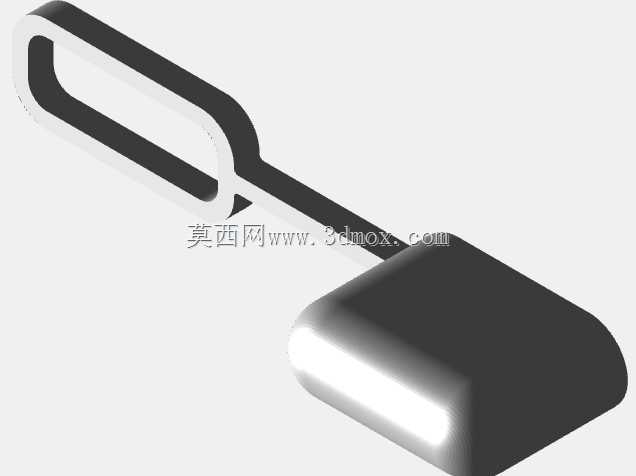

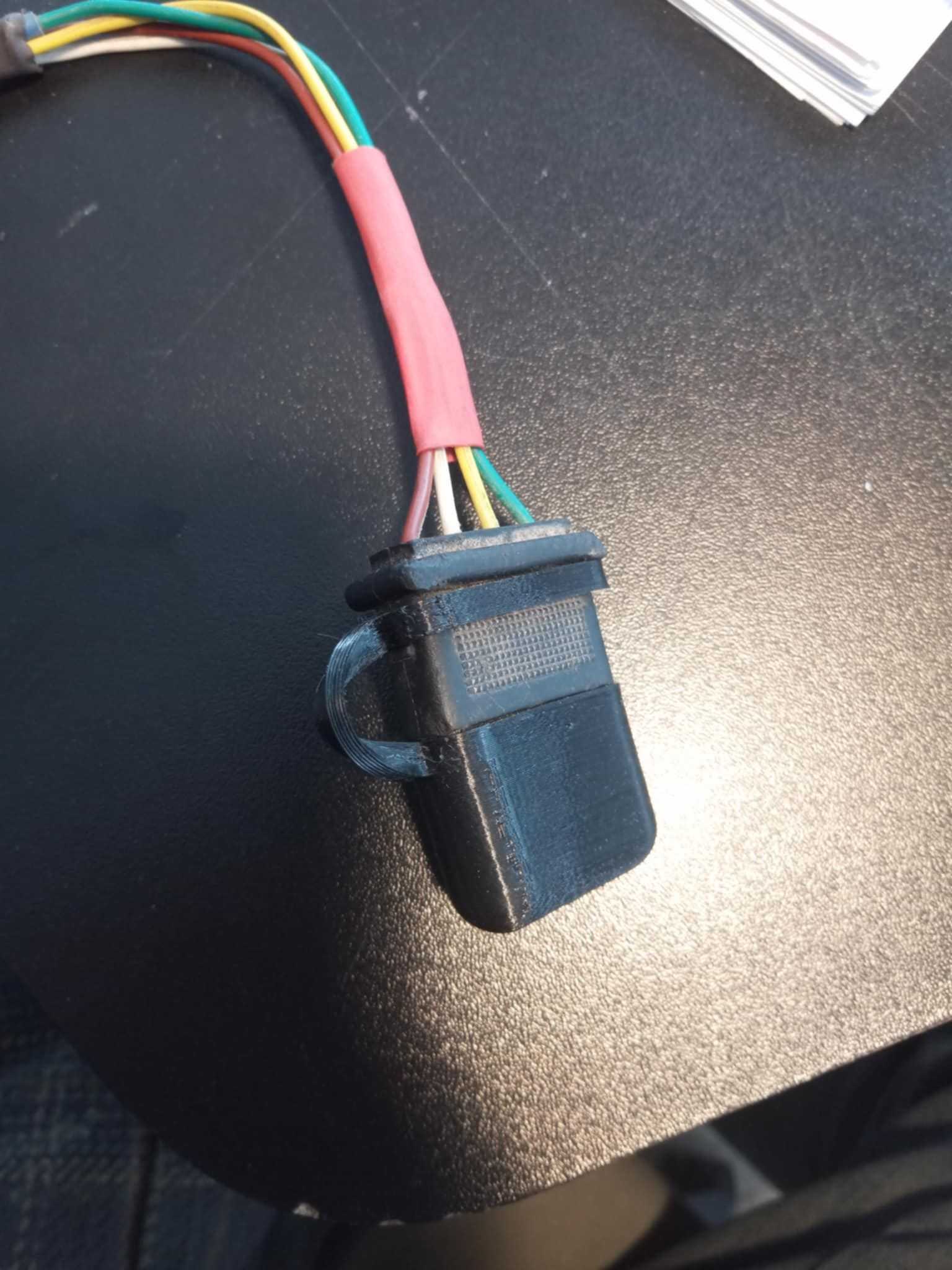

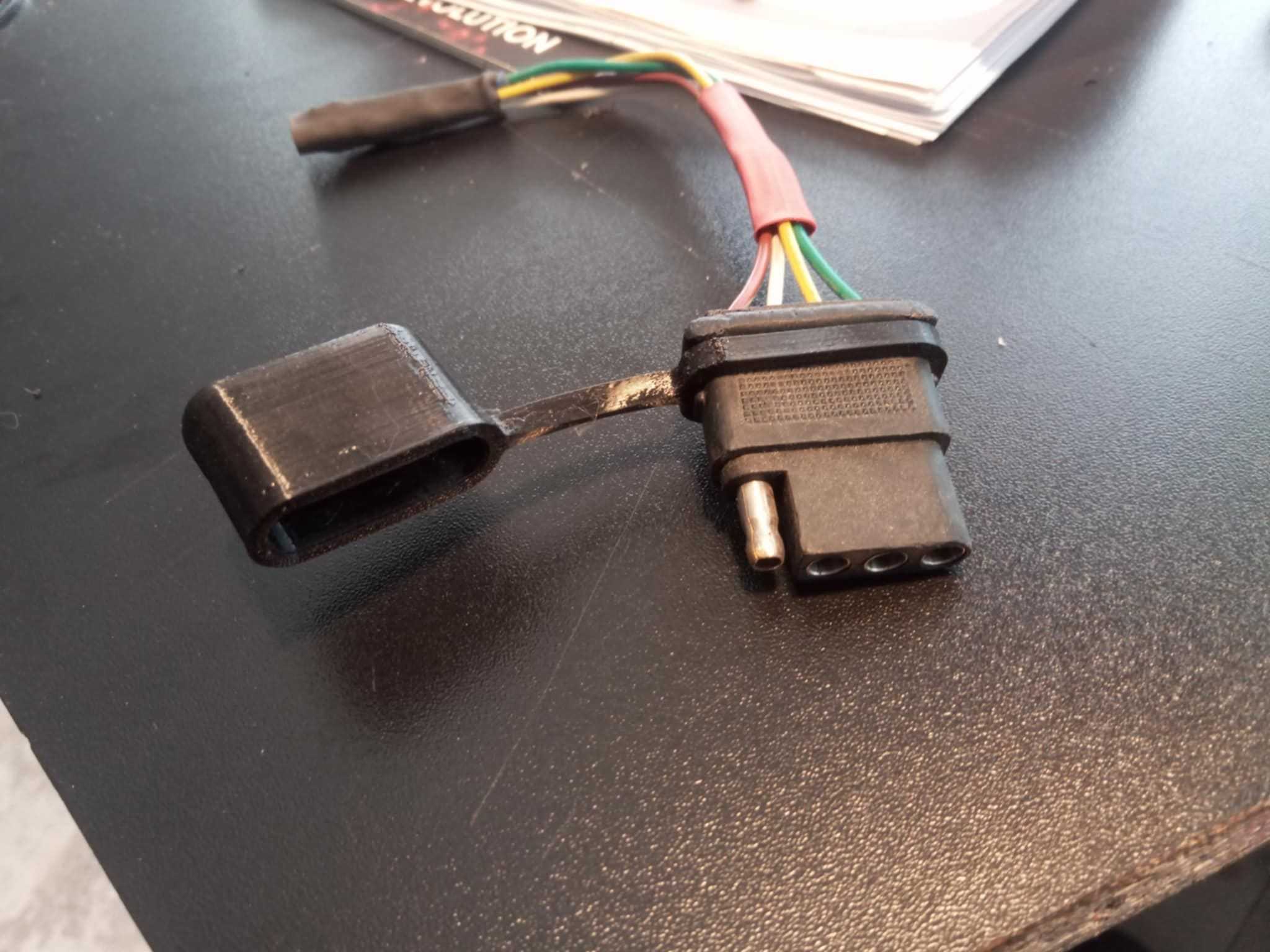

　　设计上选用TPU作为成型材料，也是充分考虑了户外使用的工况需求，TPU材质本身具备优秀的耐弯折、抗冲击性能，低温环境下不会像普通硬塑料那样出现脆裂问题，同时材质本身有一定的自润滑性与弹性，反复插拔扣合不会出现明显的磨损松旷，能够长期保持与连接器本体的贴合紧密度。结构细节上，端盖侧边设置了一体成型的挂耳结构，这个挂耳可以直接穿套在连接器的线束护套上，不需要额外增加固定卡扣或者绑带，既避免端盖在连接器对接使用时出现遗失，也不会因为额外加装固定件对线束外层造成磨损。

　　端盖的内腔尺寸完全匹配常规四芯拖车连接器的插口外形，扣合后边缘与连接器端面的贴合面做了微幅的过盈设计，不需要额外加装密封圈就能实现基础的防尘防溅效果，同时扣合力度控制在单指就能掀开的程度，日常使用不需要借助工具就能快速开合，不会给接线操作增加额外负担。从安装边界来看，这款端盖不需要对原有连接器做任何改装，直接扣合在插口端即可，整体外轮廓没有突出的尖锐棱角，不会在车辆行驶过程中勾挂到杂草、线缆等外物，整体厚度控制在合理范围，即使是在安装空间比较局促的拖车保险杠内侧，也不会和周边的金属支架、线束产生干涉。线束引出位置的让位结构做了圆弧过渡处理，不会对线束外层的绝缘皮产生切割应力，即使长期处于车辆行驶的振动工况下，也不会磨损线束外层。

　　实际装车验证过程中，这类弹性材质的防护盖相比硬塑料材质的防护件，抗振动松脱的能力更强，在持续的颠簸路况下不会因为振动出现自行脱落的情况，同时材质本身耐老化性能优秀，长期暴露在紫外线照射的户外环境下，也不会快速出现材质变硬、开裂的问题。对于经常在非铺装路面、多雨多泥区域作业的拖车用户来说，这个小小的防护件能够大幅降低连接器的维护频率，减少因为插口污损导致的电路故障，不需要频繁拆解连接器清理插针上的泥污、氧化物，也能有效延长连接器本身的使用寿命。建模过程中，端盖的内腔拔模角度按照TPU材质的成型特性做了适配，既保证注塑或者3D打印过程中能够顺利脱模，也不会因为拔模角度过大导致扣合后出现间隙，边缘的圆角处理全部按照R1以上的标准设计，避免应力集中导致的边角开裂问题，挂耳位置的厚度做了局部加强，反复弯折也不会出现断裂。
