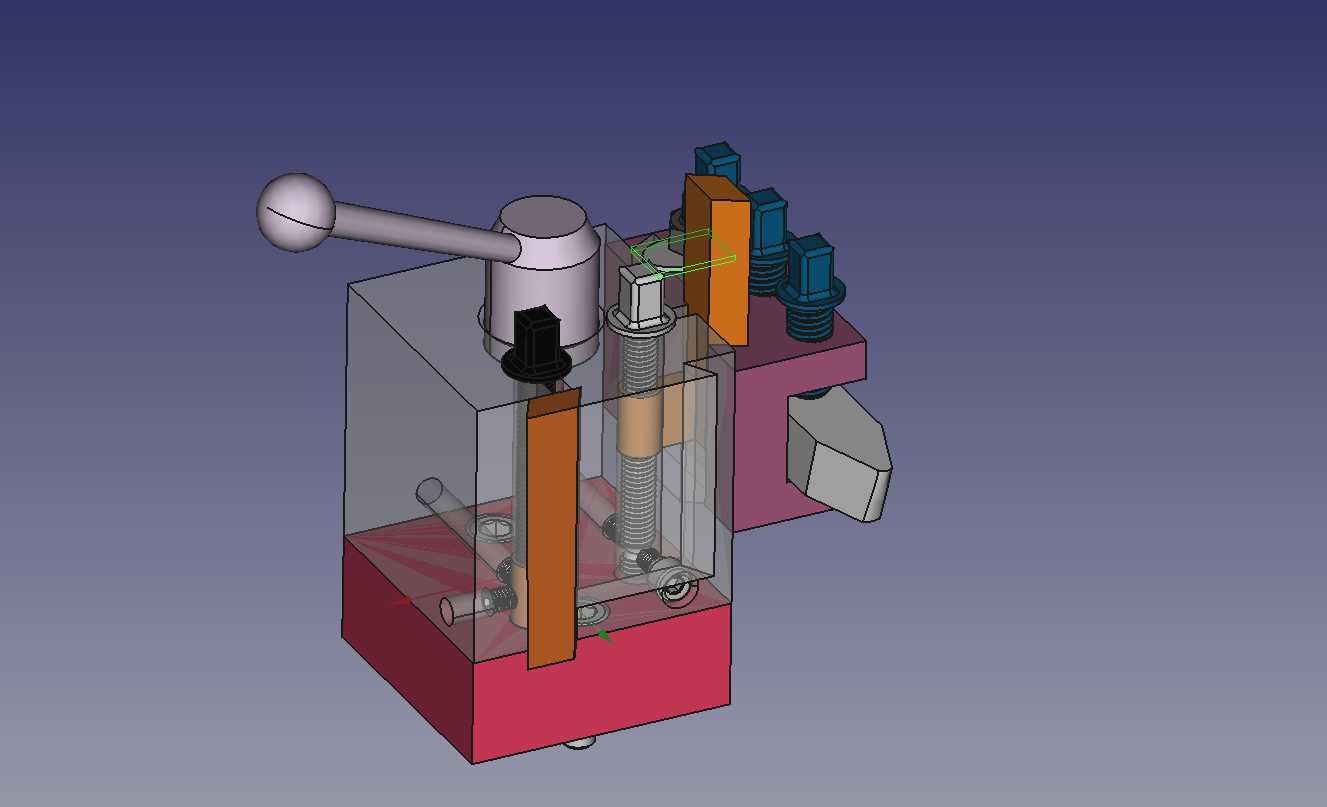

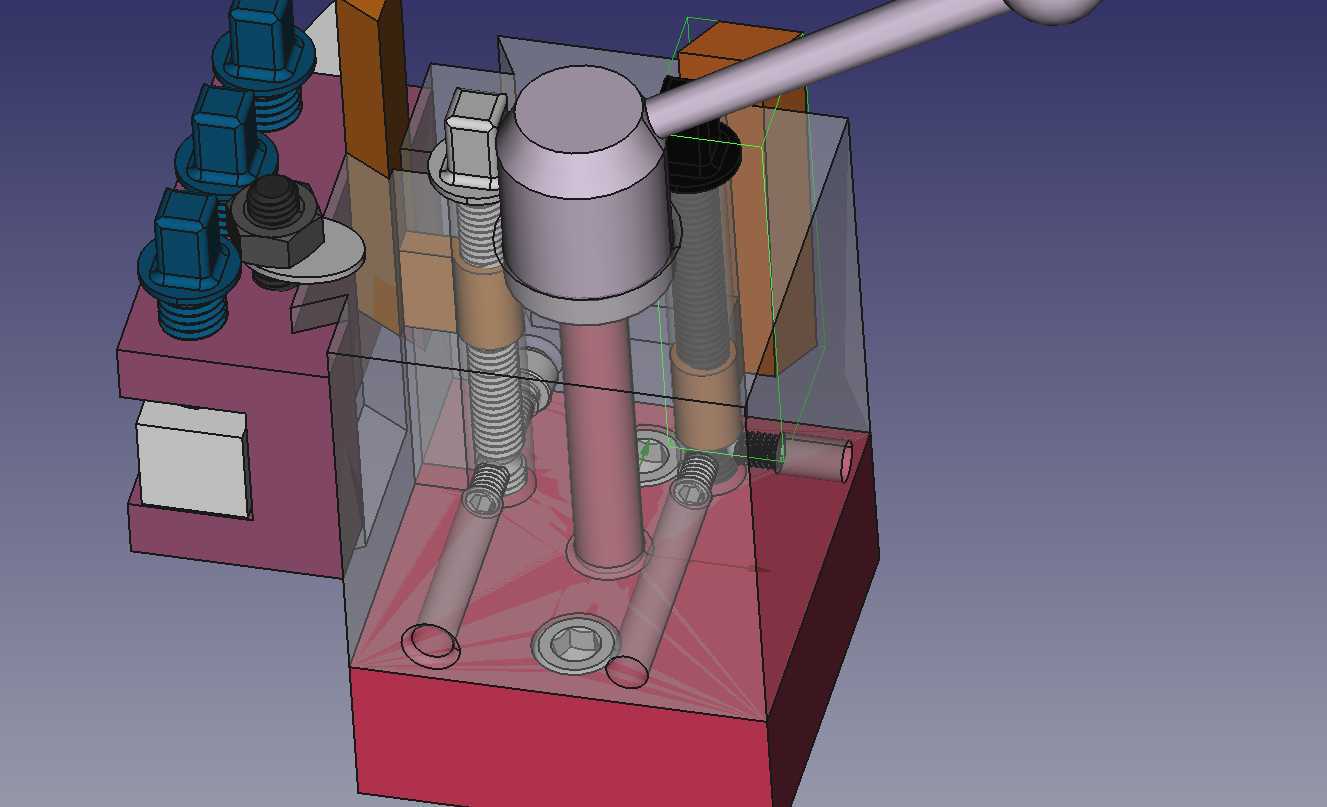

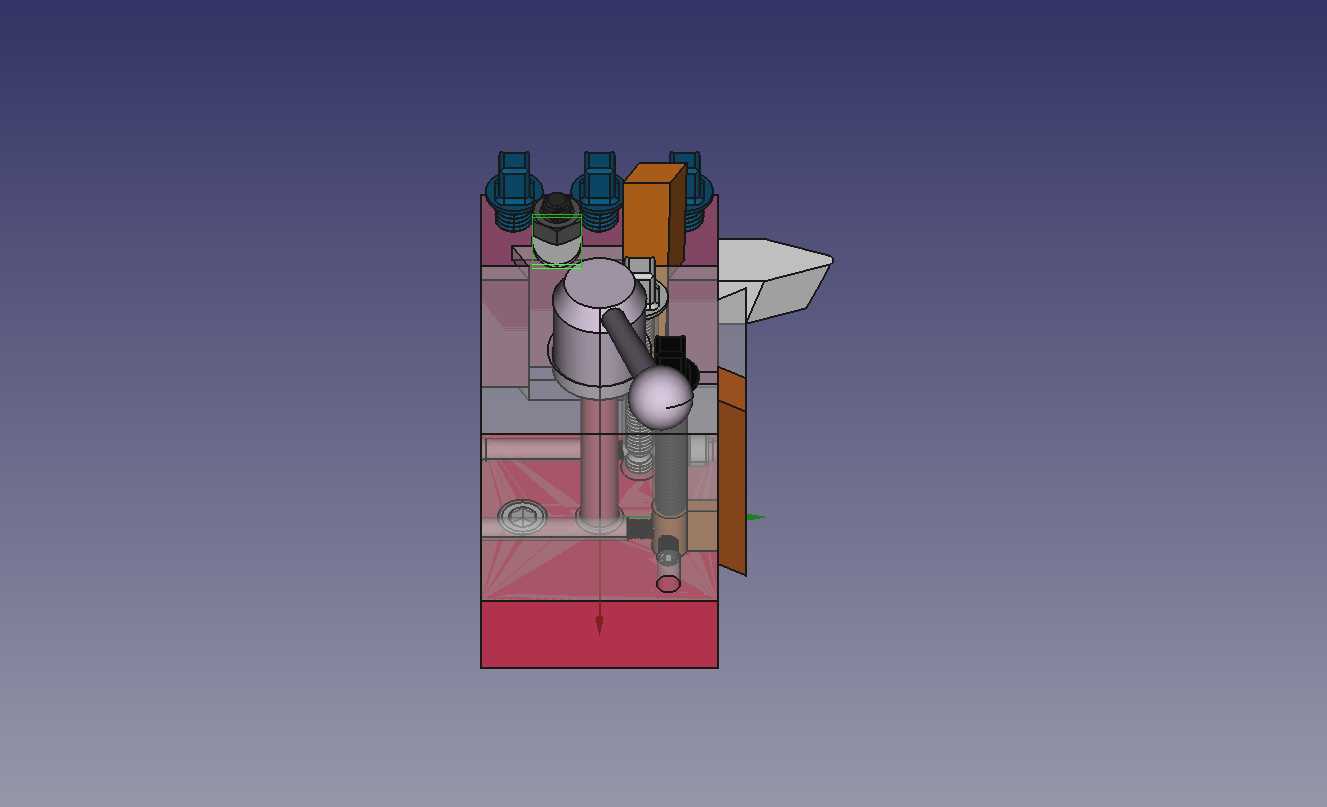

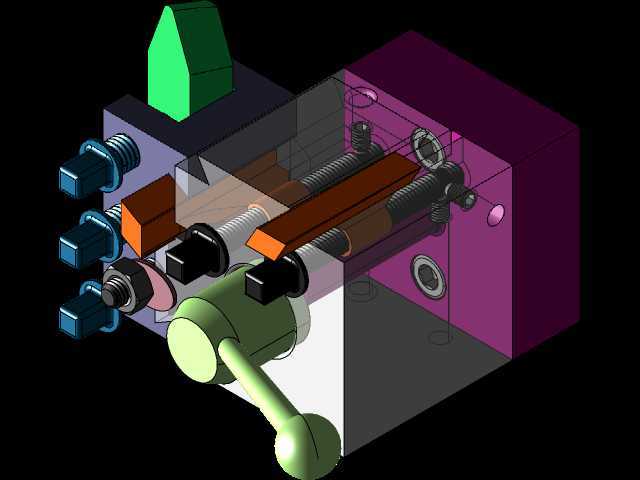

小型车床用滑动燕尾槽快换式刀架结构

在小型台式车床的日常加工作业场景里，频繁换刀带来的对刀耗时、装夹精度偏差一直是影响小件加工效率的核心痛点，这套滑动燕尾槽快换刀架正是针对7×10规格小型车床的刀位装夹需求开发的功能部件，适配桌面级小型车床的刀塔安装基面，可直接替换原有压紧式方刀架，无需对车床中拖板安装面做二次铣削改造。从实际使用场景来看，这类快换刀架主要服务于小批量多工序的小件车削作业，比如仪表零件、模型配件、小型五金件的加工场景，操作者无需每次换刀都重新松压刀块、校准刀尖高度，通过燕尾槽的滑动导向配合与锁紧机构，就能快速完成不同刀具的切换定位，大幅缩短单件加工的辅助工时。

从功能特性上看，这套刀架采用燕尾槽作为滑动配合基准，燕尾结构本身具备导向精度高、侧向承载能力强的特点，配合滑动面的间隙调整结构，可长期保持换刀后的重复定位精度，避免普通快换刀架使用一段时间后出现的配合松旷、刀尖偏移问题。刀架的锁紧操作通过侧置的球头手柄完成，手柄的操作力矩经过匹配设计，操作者单手即可完成锁紧与松开动作，锁紧时楔形压紧块会同步抵紧燕尾槽的配合斜面，保证切削过程中刀体不会出现微位移，即便在进行端面车削、小余量外圆切削甚至低速切断作业时，刀架的刚性都能满足加工要求，不会出现让刀导致的尺寸超差。刀架本体的基座部分采用分层结构设计，下部为与车床中拖板连接的安装基体，上部为燕尾滑动导向部分，安装基体上预留了与标准小型车床刀架安装位匹配的螺栓过孔，安装边界完全适配7×10小型车床的中拖板安装尺寸，安装时只需将原有刀架拆除，清理安装基面后将本刀架就位，拧紧紧固螺栓即可完成装配，不需要额外加装过渡板或者改造安装螺孔位置。

从设计思路层面拆解，这套结构没有采用复杂的多工位旋转刀塔结构，而是选择滑动燕尾快换的方案，核心是兼顾小型车床的安装空间限制与使用成本，旋转刀塔虽然刀位更多，但结构复杂、整体高度更高，会压缩小型车床原本有限的Z向加工行程，而燕尾滑动快换结构的整体厚度控制更紧凑，安装后刀尖高度与原标准刀架保持一致，不会影响车床的最大加工直径范围。同时，燕尾配合的结构加工工艺性更好，普通铣床即可完成配合面的加工，后期维护时只需定期清理滑动面的切屑、加注润滑脂即可保持操作顺畅，不需要复杂的拆解保养。刀架上的刀具安装位采用侧压螺栓紧固结构，可适配标准方柄车刀，装刀时只需将车刀放入安装槽，拧紧侧方的压紧螺栓即可完成刀具固定，刀槽的定位面经过磨削加工，可保证装刀后刀尖的高度一致性，配合快换结构的定位精度，换刀后刀尖的位置偏差可控制在小余量车削的允许范围内，多数情况下只需微量进刀即可达到尺寸要求，大幅减少对刀时间。

在实际安装适配性上，这套刀架的横向安装尺寸完全匹配7×10小型车床的中拖板宽度，不会超出拖板边缘影响拖板的横向移动行程，纵向尺寸也不会与车床的尾座、卡盘产生运动干涉，在拖板移动到靠近主轴卡盘的极限位置时，刀架本体与卡盘外缘仍保留足够的安全间隙。操作手柄的伸出方向与长度也经过空间校核，操作时不会与车床的主轴变速手柄、进给手柄产生碰撞，操作者站在车床常规操作位置即可轻松完成换刀锁紧动作，不需要刻意调整身体姿态。滑动燕尾的配合长度经过优化，既保证了足够的配合接触面积以承载切削力，又不会因为配合长度过长导致换刀滑动阻力过大，换刀时只需松开锁紧手柄，即可将刀夹沿燕尾槽滑出，装入预调好的另一把刀的刀夹后滑入到位，扳动手柄锁紧即可完成整个换刀流程，整个过程耗时仅需数秒，相比传统方刀架松螺栓、挪刀、对刀、紧螺栓的流程，效率提升十分明显。

从结构刚性的角度考虑，刀架的基座与燕尾滑动部分采用一体式结构设计，避免了拼接结构带来的刚性薄弱点，在承受主切削力的方向上，材料截面厚度足够，不会在切削时产生结构形变，锁紧机构的压紧点位置靠近切削力作用点，可有效抵消切削时的颠覆力矩，避免刀体出现抬头式让刀。滑动配合面的间隙可通过侧面的调整螺钉进行微调，当长期使用出现配合磨损后，只需微调螺钉即可消除配合间隙，恢复原有导向精度，延长刀架的整体使用寿命，不需要整体更换部件，维护成本更低。
