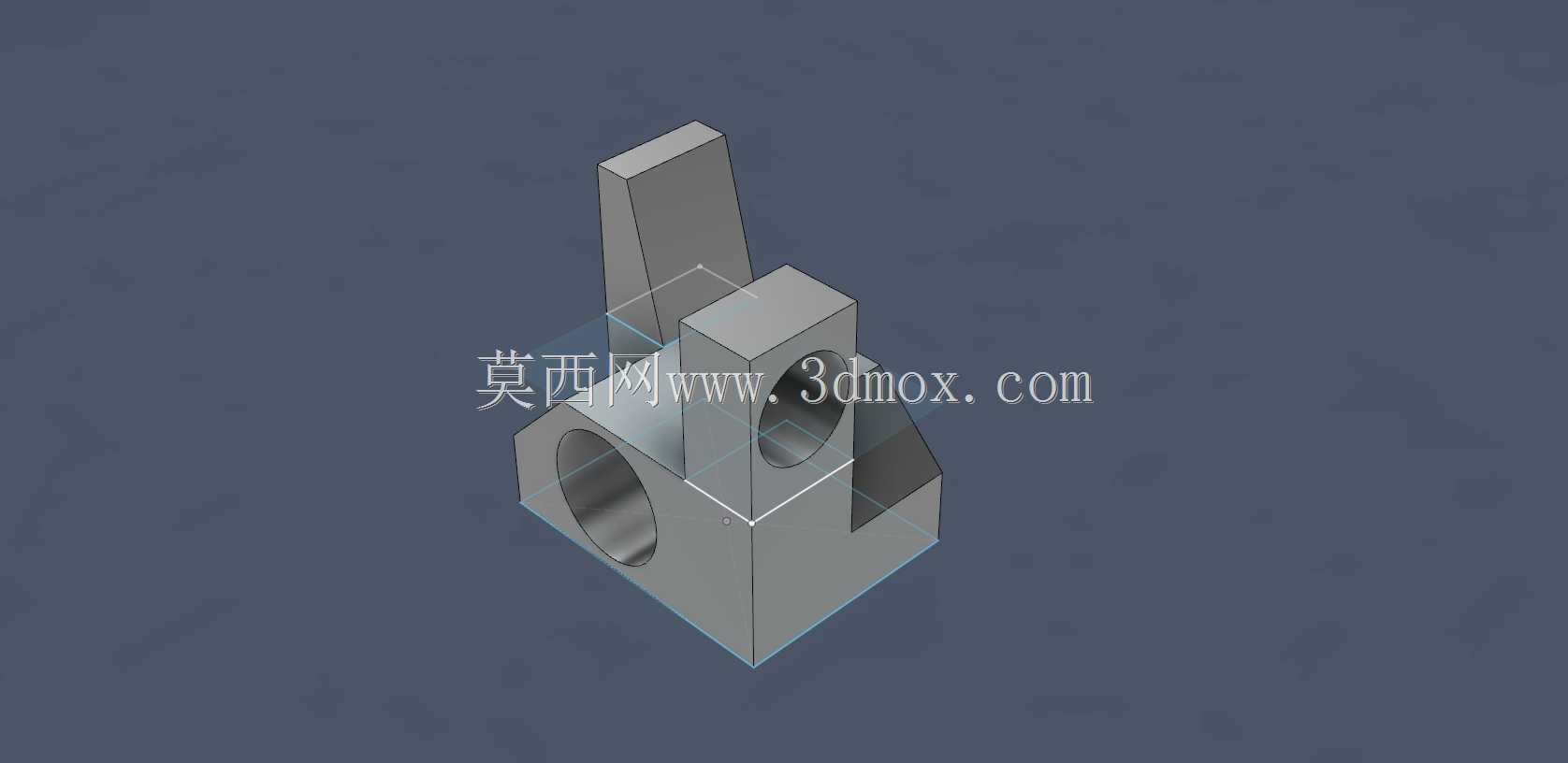

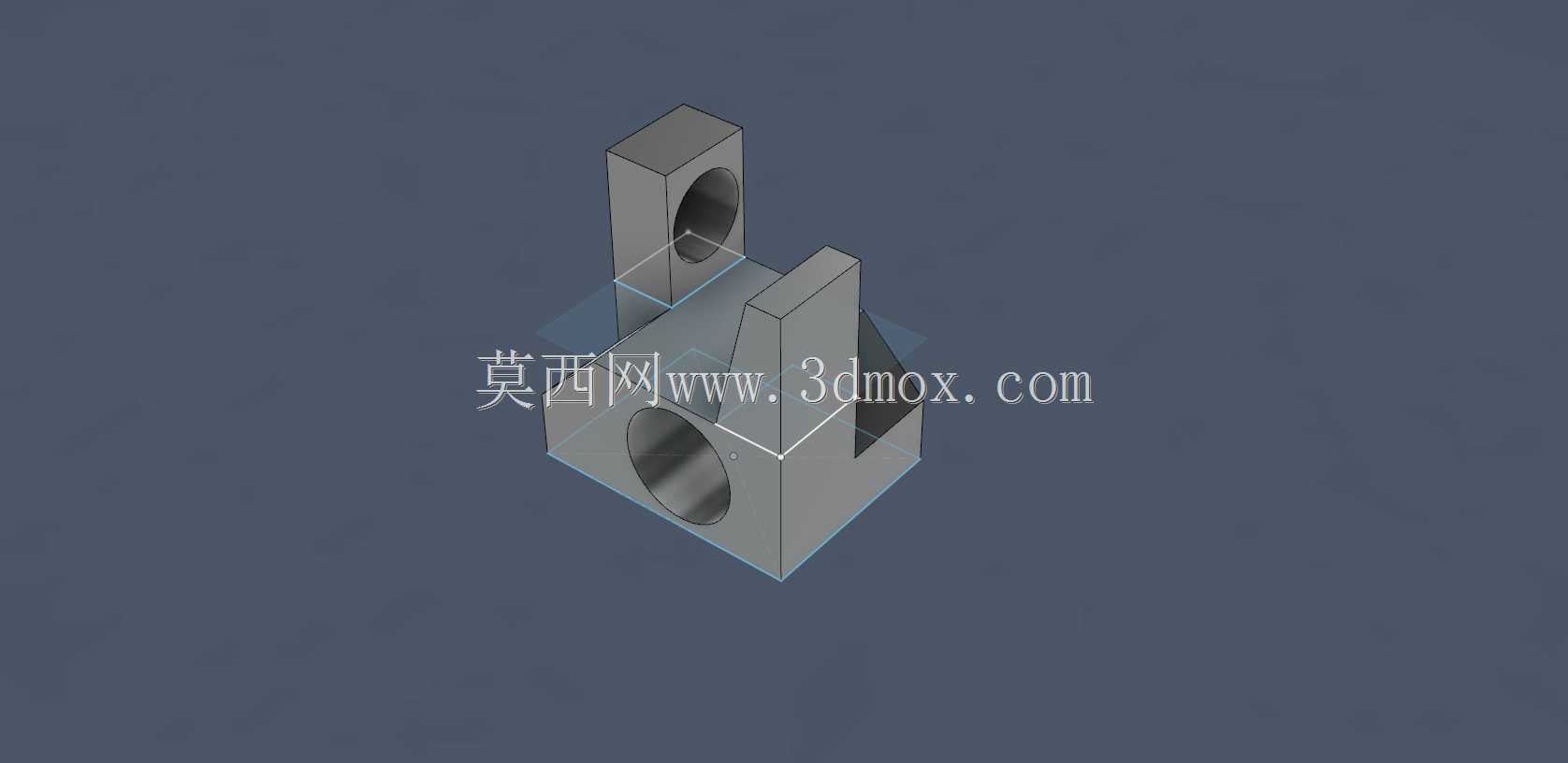

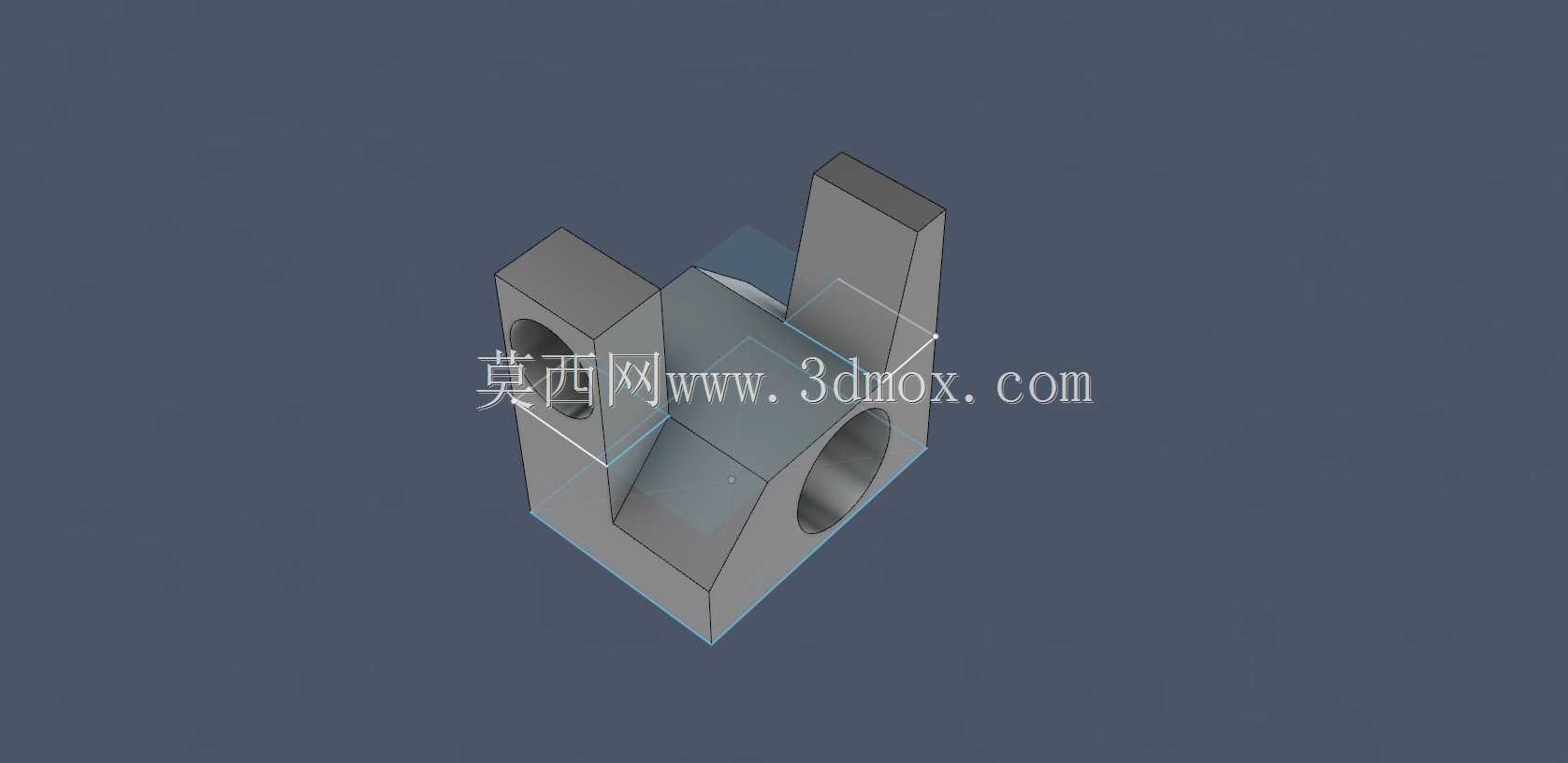

带倒角双立柱通孔连接基座结构

　　这类带双立柱的通孔连接基座，在小型自动化生产线的工位定位模块、非标工装夹具的支撑单元里应用十分普遍，很多时候会作为气动元件安装支架、传感器固定座的基体结构使用，承担载荷传递、部件定位、安装基准统一的核心作用。从结构设计逻辑来看，底部的方形基体是整个零件的安装基准面，加工时需要保证底面的平面度公差控制在0.02mm以内，才能保证后续安装后整体的垂直度要求，避免立柱部分出现倾斜导致装配干涉。基体上开设的大直径横向通孔，主要用于穿装导向轴或者紧固拉杆，孔壁的粗糙度要求达到Ra1.6，和轴类零件配合时选用H7间隙配合，既保证装配顺畅，又不会出现过大的旷量影响定位精度。

　　两个向上延伸的立柱结构，高度差是根据实际安装空间的避让需求设计的，较高的立柱主要用于承担侧向载荷，较矮的立柱则用于辅助定位，两个立柱上都开设了同轴的横向通孔，用于穿装锁紧螺钉或者定位销，孔的轴线和底部基体的横向通孔轴线保持空间垂直，垂直度公差控制在0.03mm/100mm范围内，避免穿装连接件时出现别劲的情况。零件所有的棱边都做了倒角处理，尤其是立柱和基体衔接的位置，做了C2的倒角，一方面是去除加工毛刺避免装配时划伤操作人员，另一方面是减少应力集中，在承受交变载荷的时候不会在衔接位置出现应力断裂的问题，这一点在频繁动作的工装夹具上尤为重要，很多早期失效的连接件都是因为棱边未做倒角，应力集中导致疲劳裂纹扩展。

　　从安装边界来看，底部方形基体的边长尺寸适配常用的40系列铝型材安装槽距，四个角预留的沉头孔位置可以直接用M6内六角螺钉固定在型材工作面上，不需要额外加工转接板，能大幅缩短现场装配的周期。横向通孔的直径适配常用的12mm直径导向轴，不需要额外定制变径衬套，降低了配件采购成本。两个立柱的间距设计预留了15mm的安装间隙，足够容纳常用的薄型气缸安装耳或者光电传感器的固定支架，不会出现空间不足无法装配的问题。在建模过程中，这类结构需要重点关注各个孔位的同轴度、相邻面的垂直度公差，在特征建模时优先绘制基体草图，通过拉伸凸台生成基础块体，再通过拉伸切除生成各个通孔，倒角特征放在建模流程的最后一步，避免前期倒角后影响后续特征的尺寸参考基准。

　　实际生产中这类零件一般选用6061铝合金加工，重量轻且有足够的结构强度，表面做阳极氧化处理提升耐磨性能，部分重载场景下也会选用45号钢加工做发黑处理，承载能力可以提升三倍以上。需要注意的是，立柱部分的长径比控制在3:1以内，避免承受侧向载荷时出现弯曲变形，如果实际应用场景中侧向载荷超过200N，就需要在两个立柱之间增加加强筋结构，提升整体的刚性。这类基座结构的互换性很强，只要安装孔位和通孔尺寸匹配，就可以在不同的工装设备上通用，很多标准化的工装单元都会选用这类成熟结构，减少重复设计的工作量，也降低后续备件的储备成本。在装配调试的时候，需要先将基座底面和安装面完全贴合，再对角拧紧固定螺钉，避免拧紧顺序不对导致基座出现微小倾斜，影响后续安装在立柱上的元件定位精度。如果是用于导向轴支撑的场景，两个立柱上的通孔需要加装铜套或者直线轴承，减少轴和孔壁的磨损，延长零件的使用寿命，这时候在建模时就需要预留轴承的安装过盈量，一般控制在0.01-0.02mm之间，保证轴承压装后不会出现松动转动的情况。
