手动泵式便携生物反应装置结构设计

　　这款手动驱动的泵作用生物反应装置，主要面向小规模实验室生物反应、野外快速样本预处理、小批量固相生物反应场景设计，区别于传统带动力搅拌的大型反应釜，整体结构完全依靠手动按压的泵杆结构实现流体驱动与内部反应环境的扰动，无需外接电源与气源，适配无供电条件下的临时反应操作需求。装置核心功能是在封闭腔体内完成生物介质的反应过程，同时通过内置的泵叶结构实现腔体内物料的循环扰动，避免固相反应底物沉积，保证反应过程中物料与反应液的充分接触，相比常规静态反应管，其手动驱动的扰动结构可大幅提升固相反应的传质效率，减少反应死角。

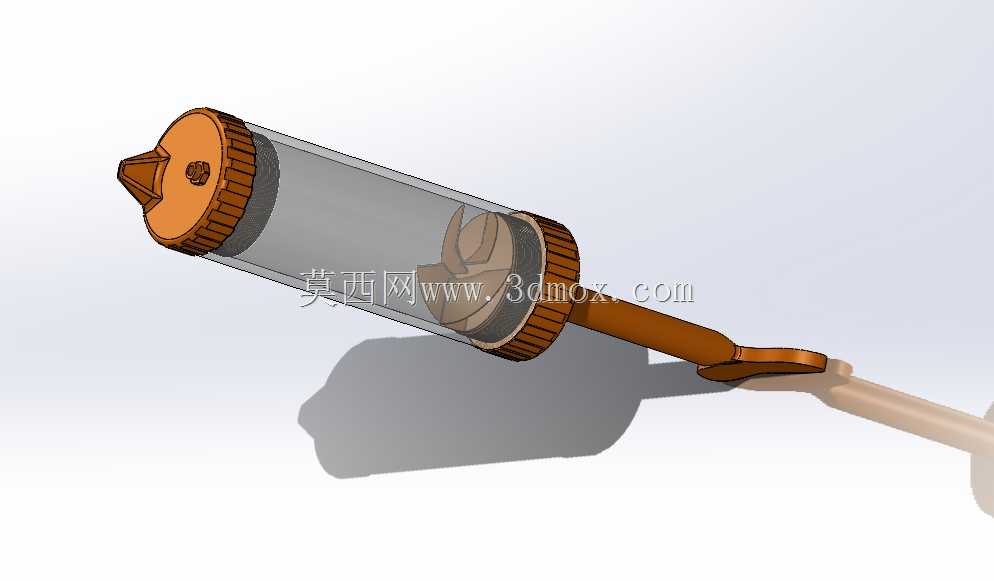

　　从结构设计逻辑来看，整体采用同轴筒体布局，透明反应腔体作为核心容纳空间，两端采用带密封结构的端盖锁紧，一端端盖集成进出料接口与密封尖嘴结构，可直接对接常规采样容器完成物料加注与反应后产物导出，无需额外转接接头；另一端端盖集成手动泵的驱动连接结构，泵杆延伸出腔体外部，按压端做了贴合手部施力的弧形弯折设计，降低长时间手动操作的疲劳感，腔体内的泵叶采用螺旋曲面结构，随泵杆往复运动时可同时实现轴向推流与径向扰流，既可以推动腔体内液体沿轴向循环，也能带动沉积在腔体底部的固相底物向上翻动，适配含固体颗粒的生物反应场景。

　　外形尺寸上，整体筒体直径适配常规实验台架的管夹固定规格，长度控制在单手握持可操作的范围内，安装边界无突出的外接部件，可直接固定在标准实验支架上，也可手持完成全部操作，端盖与筒体之间采用螺纹锁紧加密封圈的密封结构，可承受反应过程中产生的微正压，避免反应液泄漏，同时透明筒体可直接观察内部反应状态与物料混合情况，无需额外开设观察窗。设计过程中重点平衡了操作便捷性与反应功能的匹配，手动泵的驱动行程做了限位设计，避免操作时泵叶碰撞两端端盖造成结构损坏，端盖上的密封尖嘴采用标准小口径设计，可直接适配常规移液器枪头与软管连接，方便物料的精准加注与导出，腔体内壁做了光滑处理，减少固相物料的挂壁残留，降低反应后的清洗难度。

　　在实际应用中，这类装置可用于野外环境下的微生物快速反应检测、实验室小批量酶促反应、固相载体上的生物反应孵育等场景，相比电动搅拌的反应装置，其无电气部件的结构可整体进行高温高压灭菌，适配生物实验的无菌操作要求，手动驱动的方式也避免了电动设备带来的热源干扰，适配对温度敏感的生物反应过程。结构上所有部件均采用可拆解设计，两端端盖可完全旋下，方便对腔体内部与泵叶进行彻底清洗，也可根据反应需求更换不同容积的透明筒体，适配不同处理量的反应需求，泵叶与泵杆采用一体化连接结构，减少装配间隙带来的物料残留死角，密封件采用常规标准规格，磨损后可快速更换，降低装置的维护成本。
