汽车制动主缸带储液罐结构设计

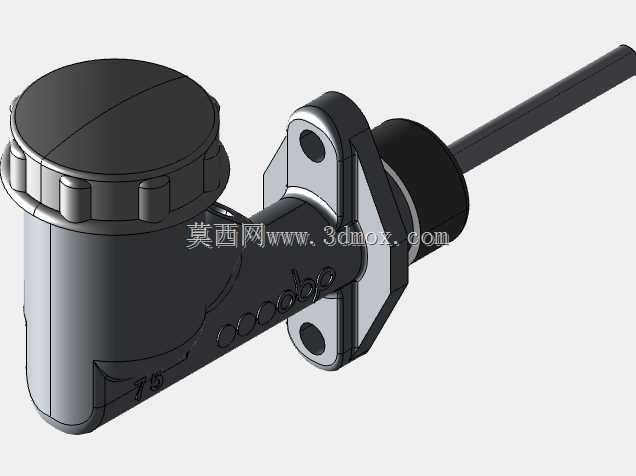

　　从实际装车的应用场景来看，该款主缸适配0.625、0.7、0.75三种不同缸径规格，可根据车辆整备质量与制动卡钳活塞总面积做匹配选型，小缸径规格适配轻量化赛车，能够提供更灵敏的踏板反馈与更高的管路压力输出，大缸径规格适配整备质量更大的民用改装车辆，可在更低踏板行程下输出足够的制动力，匹配不同车辆的制动脚感需求。结构设计层面，主缸本体采用侧向法兰安装结构，法兰面设置两个对称的安装通孔，安装孔位的中心距与安装面的平面度公差严格控制在0.05mm以内，保证安装后主缸轴线与真空助力器输出推杆的同轴度，避免长期使用过程中出现活塞偏磨导致的泄压问题。在乘用车与轻型商用车的液压制动系统布局中，制动主缸作为整套制动回路的核心压力输出部件，其结构合理性直接决定制动踏板力的传递效率与制动响应的线性度，本次呈现的带集成储液罐的制动主缸结构，针对赛车改装与民用性能车升级场景做了针对性的结构优化，区别于传统分体式储液罐的布局，该结构将储液腔与主缸本体做了集成式设计，大幅减少了外接管路的连接点，从根源上降低了制动液渗漏的风险点。

　　储液罐部分采用旋盖式密封结构，盖体边缘设置多道均匀分布的防滑凸筋，方便日常维护时无需专用工具即可完成制动液加注操作，盖体内部集成的密封胶圈可耐受制动液的长期腐蚀，同时在储液罐腔体内部设置了防晃隔板，避免车辆在激烈驾驶、连续过弯时制动液液面大幅波动导致的空气进入管路问题。出油端采用硬管直连结构，输出杆做了表面硬化处理，表面硬度达到HRC55以上，可承受长期往复运动的磨损，输出杆的伸出长度与连接螺纹规格适配多数通用型制动助力器的安装接口，无需额外做转接结构即可完成装车。

　　从安装边界来看，主缸本体的最大径向尺寸控制在72mm以内，储液罐顶部到安装法兰面的高度为98mm，输出杆的最大伸出长度为46mm，整体占用的机舱空间远小于传统分体式结构，对于机舱布局紧凑的后驱改装车型与小排量乘用车来说，能够大幅降低安装干涉的概率。设计过程中针对主缸内部的活塞回位弹簧刚度做了多轮匹配验证，不同缸径规格对应不同刚度的回位弹簧，保证踏板释放后活塞能够快速回位，避免出现制动拖滞的问题，同时主缸缸筒内壁做了珩磨处理，表面粗糙度达到Ra0.8以下，配合橡胶皮碗的密封结构，可在12MPa的工作压力下保持稳定的密封性能，不会出现内泄导致的制动踏板变软问题。

　　储液罐的腔体容积按照不同缸径规格做了匹配设计，最大储液量可满足全回路制动片磨损到极限位置时的补液需求，同时储液罐侧壁设置了透明观察窗结构，无需打开罐盖即可快速观察制动液液位高度，方便日常车况检查。在液压回路的设计上，该主缸采用双回路独立输出结构，两个独立的出油口分别对应前后制动回路，当其中一条回路出现泄漏故障时，另一条回路仍可保持足够的制动力输出，满足车辆制动安全的冗余设计要求。安装法兰与主缸本体的连接采用一体化压铸结构，相比传统螺栓连接的分体法兰，结构强度提升40%以上，可承受制动过程中最大2000N的踏板反力，不会出现法兰变形导致的安装错位问题。输出杆与主缸活塞的连接采用球头铰接结构，可自动补偿安装过程中微小的角度偏差，避免推杆与活塞之间出现卡滞，保证踏板力传递的平顺性。
