汽车排气系统三法兰连接歧管结构

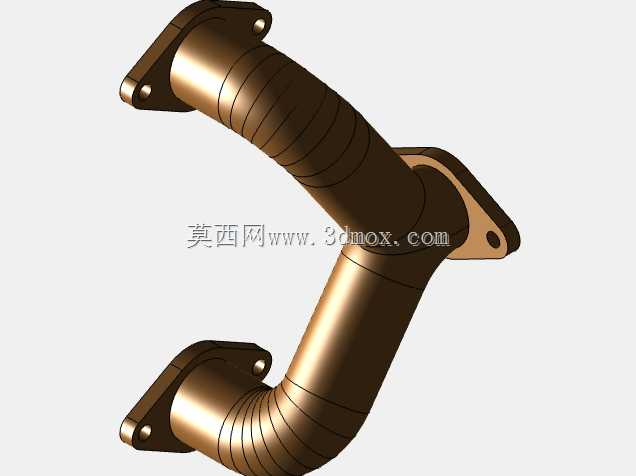

　　这款三接口歧管结构主要应用于小排量乘用车排气系统的歧管段，承担着将三个气缸排出的废气汇总导入下游排气总管的核心作用，在实际装车场景中，安装位置紧贴发动机缸盖排气侧，周边需要避让缸盖螺栓、冷却管路以及发动机悬置结构，因此建模阶段对安装边界的把控直接决定了后续实装是否会出现干涉问题。从结构设计逻辑来看，三个连接法兰分别对应三个气缸的排气出口，法兰面采用平面铣削加工基准，每个法兰上设置两个对称布置的安装通孔，用于配合螺栓将歧管压紧在缸盖排气端口，法兰与缸盖接触面预留了密封垫片的压缩间隙，建模时按照金属复合垫片的常规压缩量设置了0.8mm的装配余量，避免长期高温工况下密封失效出现漏气问题。

　　歧管的弯管段采用分段等直径设计，每段弯折处的曲率半径经过流场仿真优化，既保证三个支路的废气汇入时流阻尽可能均衡，避免各缸排气背压差异过大影响发动机充气效率，同时弯折段外壁设置的环形加强筋结构，能够有效抵消发动机运行过程中产生的振动应力，避免歧管在长期高低温交变、振动冲击下出现焊缝开裂的问题。在安装边界的尺寸把控上，三个法兰的端面相对位置严格匹配对应机型缸盖排气口的坐标参数，法兰安装孔的位置度公差控制在0.1mm以内，保证装配时螺栓能够顺利穿入无需强行对位；歧管整体的外轮廓尺寸经过反复校核，在发动机最大倾斜角度工况下，与周边发动机舱内的隔热罩、线束、冷却水管的最小间隙保持在15mm以上，满足整车布置的安全间隙要求。

　　从建模细节来看，弯管段的壁厚按照排气歧管常用的耐热铸钢件壁厚设置为4mm，既保证高温下的结构强度，又不会因为壁厚过大增加整机重量；法兰与弯管的连接位置做了圆弧过渡处理，避免应力集中导致的断裂风险，同时过渡段的内壁做了顺滑处理，减少废气流动过程中的湍流损失，降低排气噪音。在实际工程应用中，这类歧管结构除了满足基本的通气连接功能，还需要考虑热胀冷缩带来的尺寸变化，建模时三个支路的长度差经过计算，保证在工作温度达到800摄氏度左右时，各段的热伸长量不会在法兰连接面产生过大的附加应力，避免密封面翘曲漏气。

　　不同于通用管路的随意弯折，这款歧管的每一段弯折角度都经过流场与结构强度的双重校核，既保证气流顺畅，又让整体结构的固有频率避开发动机常用工况的振动频率区间，防止出现共振问题。对于结构设计从业者来说，这类歧管建模的核心难点不在于曲面造型本身，而在于对安装边界、工况需求、工艺可行性的综合把控：比如法兰的厚度设置为8mm，是为了保证螺栓拧紧时法兰不会出现变形，同时给后期的端面修磨预留加工余量；弯管段的环形加强筋高度设置为2mm，既能够提升结构刚度，又不会过多增加铸件的材料成本，同时也不会因为加强筋过高导致散热过快影响三元催化器的起燃速度。在装配逻辑上，三个法兰的安装顺序也在结构设计时做了考量，位于上方的两个法兰和下方的一个法兰呈空间三角布置，装配时可以先对准下方法兰的定位销，再依次紧固两侧法兰的螺栓，降低一线装配的操作难度，减少装配工时。
