日产探路者后车厢盖端盖结构设计

在乘用车辆的后货厢附属部件设计中，货厢盖端部的封盖结构属于易被忽略但直接影响使用体验的细节零件，这类部件长期暴露在户外环境中，既要承受车辆行驶过程中的气流冲击、路面颠簸带来的振动载荷，还要耐受日晒雨淋带来的材料老化影响，一旦出现破损，不仅会影响货厢盖的整体密封性能，还可能在车辆行驶过程中出现部件脱落的安全隐患。

本次设计的部件为适配特定车型后货厢盖的端部封盖，安装位置处于后车厢盖的最外端边缘，属于货厢盖总成的边缘防护与封挡零件。从实际使用场景来看，该部件的核心作用有三个层面：首先是封挡货厢盖端部的型材切口，避免型材内部的空腔裸露积灰、进水，降低内部金属结构出现锈蚀的概率；其次是作为货厢盖端部的受力缓冲结构，在装卸货物时如果货物剐蹭到货厢盖边缘，该塑料端盖可以先于主体型材承受剐蹭冲击，避免主体结构出现不可逆的变形损伤；第三是保持货厢盖整体的外观一致性，填补端部的结构缺口，让货厢盖的侧面线条保持连贯流畅，避免出现突兀的结构断面。

在设计思路上，由于该部件属于替换维修件，没有原始的设计图纸作为参考，因此整个建模过程完全基于实车的安装边界进行逆向推导。首先需要对损坏的残件进行尺寸测绘，同时对安装位置的型材断面、固定孔位、相邻部件的配合间隙进行反复测量，确保建模得到的零件能够完全匹配原有安装位，不需要对原车结构进行任何打孔、切割类的改装。建模过程中优先保证安装配合面的尺寸精度，尤其是与货厢盖型材卡接的卡槽结构，尺寸公差控制在0.2mm以内，避免出现安装后松动脱落或者卡接过紧无法装配的问题。

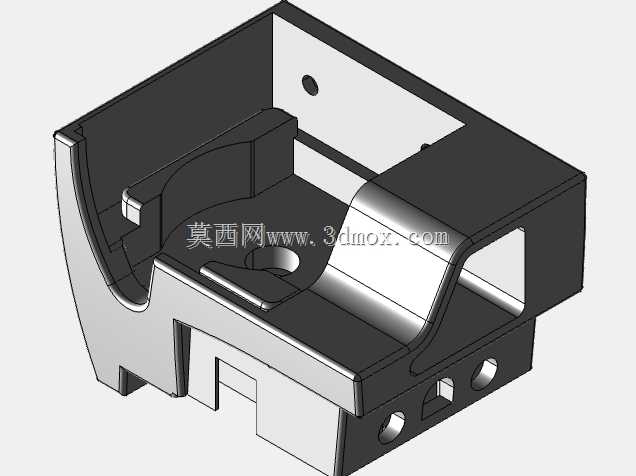

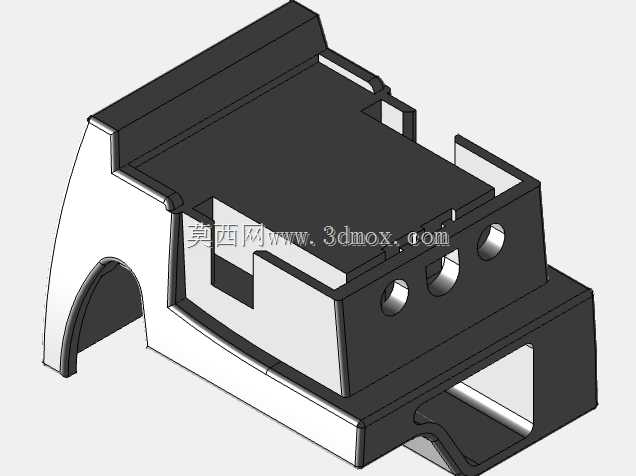

从外形结构来看，该部件属于薄壁类塑料零件，整体轮廓跟随货厢盖的端部断面形状设计，外侧表面做了与原车饰件一致的弧度处理，保证安装后与周边部件的曲面衔接自然，没有明显的台阶差。零件的壁厚设计参考原车塑料件的壁厚参数，整体保持均匀的2.5mm壁厚，在卡接固定的位置局部加厚到4mm，提升固定结构的结构强度，避免反复拆装过程中出现卡脚断裂的问题。零件边缘做了R1的圆角过渡，既可以消除3D打印过程中产生的锐边毛刺，也能避免安装使用过程中锐边划伤操作人员或者货物。

安装边界方面，该零件完全适配原车的安装结构，不需要额外增加固定配件，通过自身的卡槽结构与货厢盖的端部型材卡接固定，同时在对应原车螺丝孔的位置预留了同规格的安装孔位，可以沿用原车的固定螺丝进行锁紧，保证安装后的连接强度能够应对车辆行驶中的振动载荷。零件与货厢盖主体配合的端面设计了0.15mm的安装余量，装配后可以与型材端面完全贴合，避免出现缝隙导致雨水渗入型材内部。零件的外边缘与周边的车身饰件预留了0.8mm的间隙，避免车辆行驶过程中振动导致部件之间出现摩擦异响，同时也能抵消温度变化带来的塑料件热胀冷缩变形量，防止高温环境下零件膨胀顶到周边饰件出现变形。

从材料适配的角度考虑，该零件的结构设计完全兼容3D打印的工艺要求，没有出现大角度的悬空结构，打印过程中不需要添加过多的支撑结构，降低打印后的后处理工作量。同时结构上的加强筋设计都沿着零件的受力方向布置，在不增加整体壁厚的前提下提升了零件的抗冲击性能，即使在低温环境下受到轻微的剐蹭冲击，也不容易出现脆裂的问题。对于维修替换场景来说，这种基于实车安装边界逆向设计的零件，能够完美匹配原车的装配要求，解决原厂配件采购周期长、成本高的问题，尤其适合车龄较长、配件供应不足的车型维修使用。

在实际的装配验证过程中，需要重点检查卡接结构的配合松紧度，以及安装后零件与周边饰件的间隙均匀度，如果出现局部间隙不均匀的问题，可以通过轻微打磨配合面的方式进行调整，不需要对零件主体结构进行修改。由于该部件属于外观与功能结合的零件，外表面的弧度精度直接影响安装后的外观效果，因此建模过程中需要反复对照实车的曲面弧度进行调整，保证曲面的曲率连续，避免出现肉眼可见的曲面凹凸问题。
