大直径辐条式动力传输滑轮结构

　　在工业带传动系统的选型与结构设计环节，大直径滑轮的应用场景往往集中在需要大传动比、低线速度波动的长距离动力传输工位，常见于建材输送线、大型风机组、轻工纺织设备的主传动端，这类场景对滑轮的径向跳动量、轮槽同轴度、自身重量控制都有明确的工程要求，并非简单的轮体切削加工就能满足使用需求。这款滑轮采用三辐条对称式结构设计，而非实心轮盘结构，核心设计思路是在保证轮体整体结构刚度的前提下，尽可能降低转动惯量，减少动力启动阶段的瞬时负载冲击，同时也能降低轮体自身的材料消耗，对于大直径规格的传动件来说，转动惯量的控制直接影响驱动端电机的选型余量，过重的实心轮不仅会提升材料成本，还会在启停阶段对传动带产生额外的拉扯应力，缩短三角带或平带的实际使用寿命。

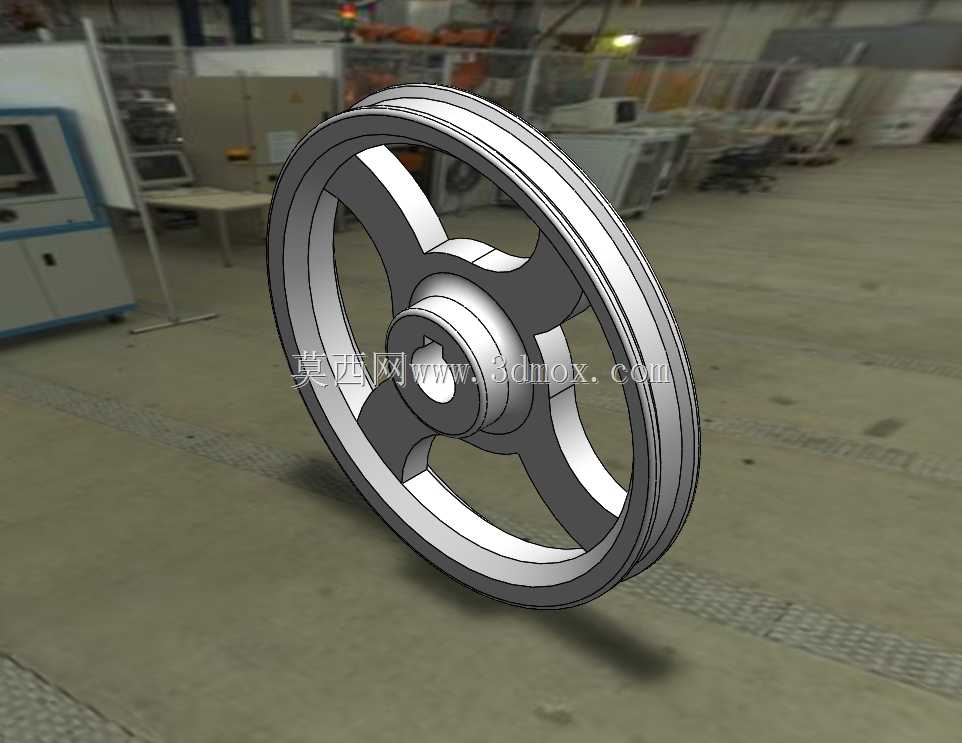

　　从安装边界尺寸来看，这款滑轮的轮体外径为310mm，中心安装轴孔内径为35mm，这个尺寸参数适配常规的35mm直径输出轴，在选型时需要注意，轴孔配合公差建议选用H7/k6的过渡配合，既可以保证传动过程中不出现轴孔打滑，也能方便后期维护时的拆卸作业，避免过盈配合导致的轮体拆卸困难、拉伤轴面的问题。轮槽部分采用双轮缘限位设计，轮缘的凸起高度可以在传动带出现小幅跑偏时起到限位作用，防止传动带从轮体上滑脱，这一点对于中心距较大的长距离带传动场景尤为重要，长距离传动中带体的抖动幅度更大，如果没有轮缘的结构限位，很容易在设备运行过程中出现掉带故障，增加现场运维的工作量。

　　辐条与中心轮毂的连接位置做了圆弧过渡处理，没有采用直角转接结构，这一细节设计是为了降低应力集中系数，在轮体承受交变传动载荷时，转接位置是应力集中的高发区域，直角结构很容易在长期交变载荷下出现疲劳裂纹，最终导致辐条断裂的失效问题，圆弧过渡可以将局部应力峰值降低40%以上，大幅提升轮体的疲劳使用寿命。中心轮毂部分的轴向长度做了加长设计，相比普通小直径滑轮的轮毂长度更长，这是因为大直径轮体在转动时的倾覆力矩更大，更长的轮毂配合面可以提升轴与轮体的接触面积，降低单位面积的接触压力，避免轮体在运行过程中出现偏摆，保证轮槽与传动带的接触面积均匀，防止带体出现偏磨的问题。在实际安装使用时，需要注意轮体的静平衡校验，大直径轮体如果存在铸造或加工带来的质量偏心，在高速转动时会产生明显的振动，这种振动会沿着传动轴传递到轴承座，进而导致轴承过早失效，甚至影响整个设备机架的稳定性，因此在加工完成后需要对轮体做静平衡处理，在辐条对应位置做去重调整，将偏心量控制在允许的工程范围内。这款滑轮的结构设计也适配三维建模时的参数化调整逻辑，设计人员可以根据实际的传动比需求，调整轮体外径、轴孔直径、辐条厚度等参数，快速衍生出不同规格的同系列滑轮模型，不需要从零开始重构结构，大幅提升设计迭代的效率。

　　在带传动系统的布局中，大直径滑轮通常作为从动轮使用，搭配小直径的主动轮实现减速传动，310mm的外径尺寸可以适配中心距在1米到2米之间的传动布局，过短的中心距会导致带体包角不足，容易出现打滑，过长的中心距则会加剧带体抖动，选型时需要结合实际的安装空间、传动功率、转速要求综合匹配。轮体的外圆面加工粗糙度需要控制在Ra3.2以内，过于粗糙的轮槽表面会加速传动带的磨损，过于光滑的表面则会降低摩擦系数，导致传动效率下降，合适的表面粗糙度可以在保证传动摩擦力的同时，延长带体的更换周期。另外，三辐条的对称结构也在一定程度上兼顾了铸造工艺的可行性，对于铸铁材质的滑轮来说，对称的辐条结构可以让铸造过程中的冷却速度更均匀，减少铸造内应力，降低铸件出现缩孔、变形的概率，不需要额外做复杂的时效处理就能满足尺寸稳定性要求。
