双孔弧形连接固定钣金结构件

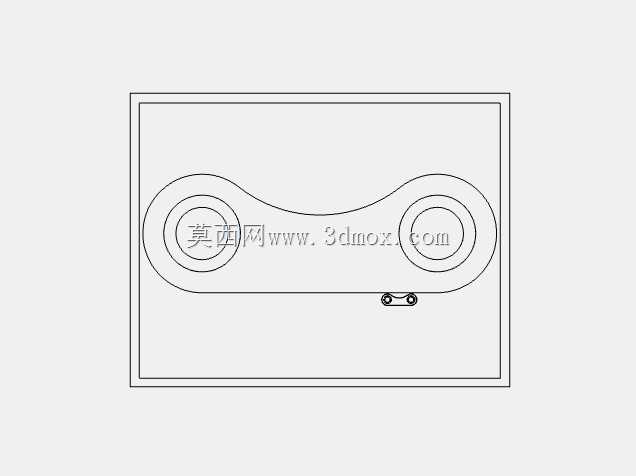

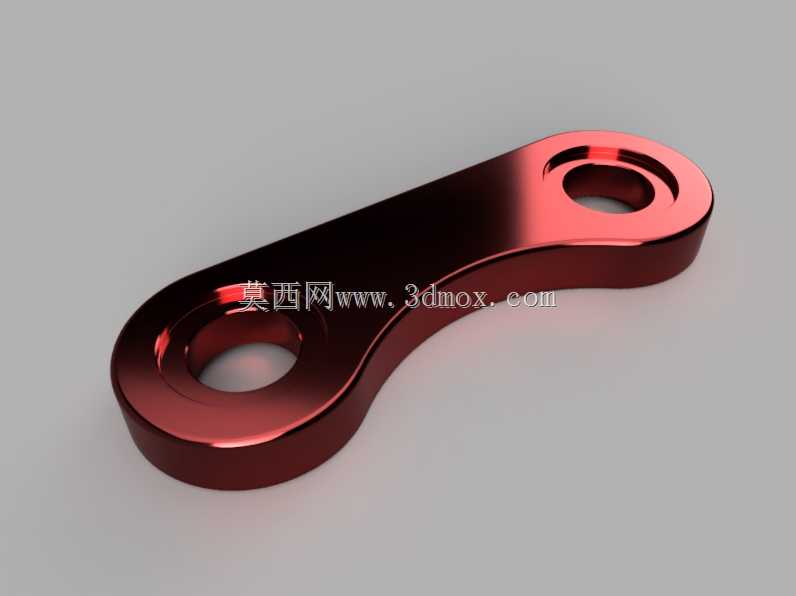

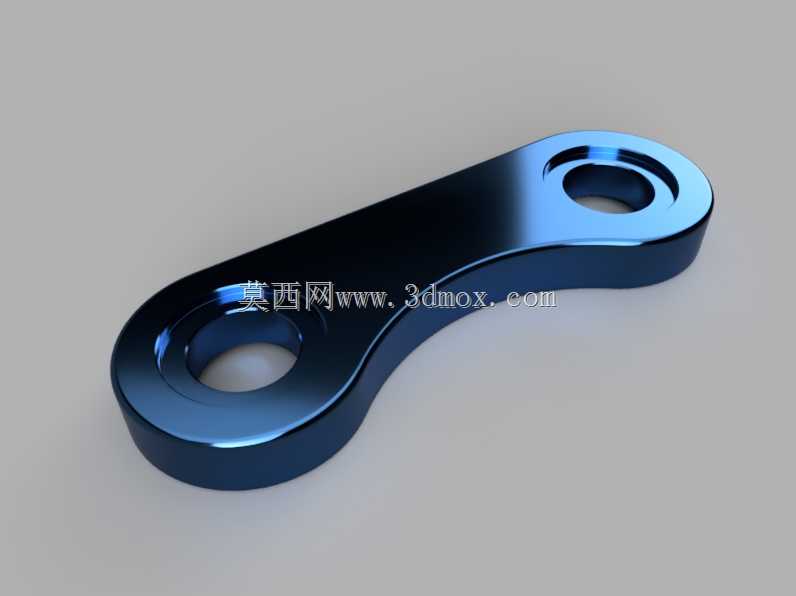

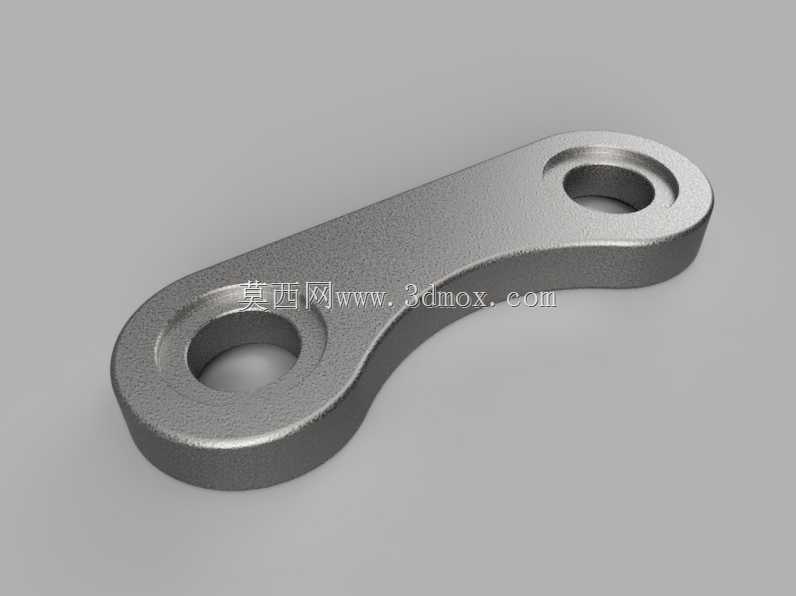

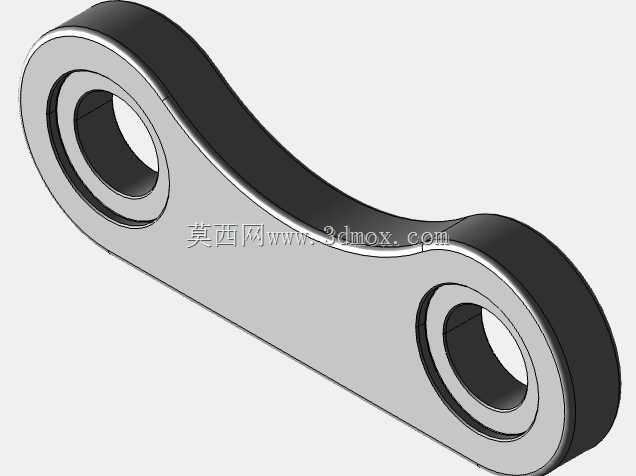

　　这类双孔弧形连接件在电源类设备的内部装配场景中十分常见，多数时候承担着不同功能模块之间的位置固定、载荷传递作用，尤其在小型工频电源变压器的周边装配结构里，这类零件往往用来把变压器本体和设备壳体、安装基座做刚性连接，抵消设备运行过程中产生的微幅振动，避免变压器绕组因为长期振动出现松脱、接线端位移的问题。从结构形态来看，零件整体采用流线型的弧形过渡设计，没有突兀的直角棱边，一方面是为了在有限的安装空间内避让周边的元器件、走线槽，减少装配过程中的干涉风险，另一方面弧形的受力路径相比直臂结构能更好地分散两个安装孔位传递来的应力，避免在长期交变载荷下出现应力集中导致的断裂变形。两个端部的同轴圆孔是核心的安装定位基准，孔位的内径公差需要匹配对应规格的固定螺栓或者定位销，孔端做了倒角处理，既可以在装配时引导紧固件顺利穿入，也能去除机加工或者冲压成型后留下的毛刺，避免毛刺刮伤安装面的防腐涂层、或者割破设备内部的导线绝缘层。零件的厚度方向尺寸需要结合实际承载需求确定，太薄的板材在紧固螺栓锁紧时容易出现翘曲变形，导致两个安装面的平行度超差，无法保证被连接件的位置精度；太厚则会不必要地增加零件重量，挤占设备内部的宝贵安装空间，同时提升材料成本。

　　在设计这类零件的时候，首先要确定两个安装孔的中心距，这个尺寸直接决定了零件能否适配现有安装位的孔位坐标，中心距的公差一般控制在±0.1mm范围内，避免出现孔位错位无法装配的问题。其次要确认两个安装面的平面度要求，因为零件是贴靠在被连接件的安装面上的，如果平面度超差，螺栓锁紧后零件会产生内应力，长期使用后容易出现应力松弛，导致连接松动。弧形段的轮廓设计需要提前做干涉检查，要模拟零件装入设备后的全周空间，确认弧形外边缘和周边的电容、接线端子、散热片等元器件保留至少2mm以上的安全间隙，避免装配后出现零件挤压元器件、或者绝缘距离不足的问题。零件的表面处理一般采用蓝白锌或者发黑处理，在普通室内使用的电源设备中，蓝白锌的防腐能力足够应对常规的温湿度环境，而且表面光洁度较好，不会轻易掉屑污染设备内部；如果是在潮湿环境下使用的户外型电源设备，则需要考虑采用达克罗表面处理，提升盐雾耐受能力。在实际装配场景中，这类固定板往往是成对使用的，分别在变压器的两侧对称安装，每个孔位穿入固定螺栓后，需要按照对角线顺序逐步拧紧，避免单侧受力过大导致零件变形，拧紧力矩要匹配螺栓的规格，不能过大否则会压溃零件的安装面，导致孔位周围出现凹陷，反而降低连接可靠性。

　　从受力角度分析，这类零件主要承受的是变压器自重带来的静载荷，以及设备运输、移动过程中产生的冲击载荷，弧形的截面形状相比等宽的直臂结构，在相同材料厚度下具备更好的抗弯曲性能，因为弧形轮廓让零件的截面惯性矩在受力方向上有所提升，不需要额外增加加强筋就能满足刚度要求，同时简化了加工工艺，不管是采用钣金冲压还是铣削加工，都能一次成型，不需要额外的折弯或者焊接工序，有效降低加工成本。在建模过程中，需要特别注意孔位和弧形轮廓的相切过渡，不能出现建模特征的缝隙或者重叠，否则在后续出工程图、做数控加工编程的时候容易出现错误，孔位的深度要和零件厚度保持一致，不要出现多余的拉伸特征，保证模型和实际加工出来的零件尺寸完全匹配。

　　另外，零件的边缘都做了小圆角处理，除了之前提到的去毛刺作用，也能避免操作人员在装配设备的时候被锋利的边缘划伤，符合机械设计的安全规范要求。在安装边界的确认上，除了平面方向的轮廓尺寸，还要注意零件安装后高出安装面的高度，也就是零件本身的厚度，要确认这个高度不会和上方覆盖的设备盖板、或者上层安装的其他模块产生干涉，很多新手设计师在做结构设计的时候往往只关注平面方向的尺寸，忽略厚度方向的空间占用，最后装配的时候才发现盖板盖不上，不得不临时修改零件尺寸，耽误项目进度。这类固定板虽然看起来结构简单，属于设备里的小型结构件，但却是保证变压器长期稳定固定的关键零件，一旦出现断裂或者松动，变压器在设备内部移位，很可能拉扯到输入输出的接线，导致电路短路、接触不良等严重故障，所以在设计的时候不能因为零件小就忽略公差、强度、工艺性的要求，每一个尺寸、每一处倒角都要结合实际的装配和使用需求来确定。
