通用对接式铜质平开合页结构设计

日常做设备结构设计时，很多人容易忽略铰接件的选型细节，总觉得合页是随处可买的标准件，随便找个尺寸差不多的装上就行，真到现场调试的时候才发现，要么转动卡滞，要么安装孔位对不上，要么承重不够用久了下垂，反而拖了整个项目的进度。这次做的这款平开合页结构，是针对小型机电设备柜体、仪器检修门、小型机械防护挡板这类场景优化的，之前做小型电源变压器柜体的时候，试过好几款市售合页，要么页片太薄，柜门开关几百次就出现变形翘边，要么转轴间隙太大，门关到位后晃量超过1毫米，根本满足不了防护等级的要求。

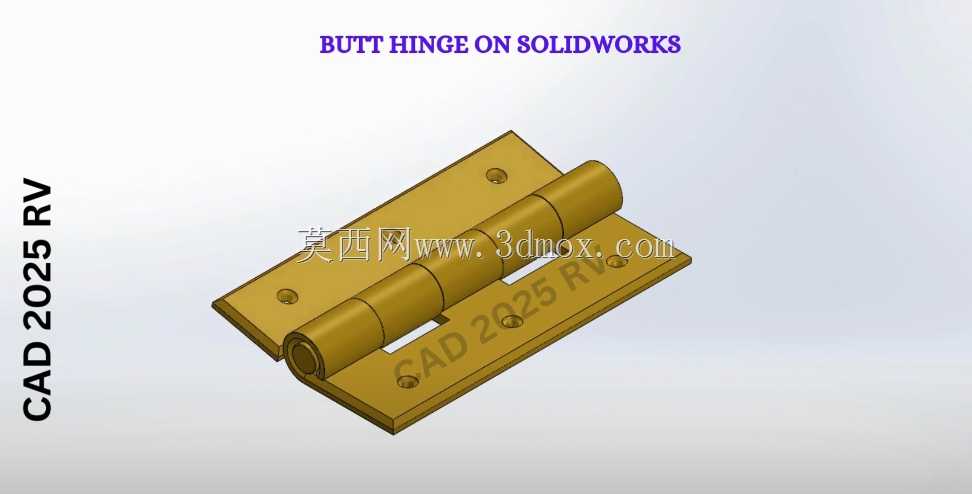

从结构设计逻辑来说，这款合页采用双页片对称布局，转轴采用贯穿式卷边结构，不是那种两片页片各做半卷边扣合的结构，整根转轴穿入三个同轴卷边筒内，中间的卷边筒和其中一页片固定，两侧两个卷边筒和另一页片固定，这样转动的时候受力点均匀分布在三个支撑位，不会出现单侧受力导致的转轴弯曲问题。页片上的安装孔做了沉头设计，装配后螺丝头完全沉入页片表面，不会突出刮碰经过的人员或者线缆，孔位的间距是按照常用的薄板安装标准设定的，不管是1.5毫米厚的冷轧钢板柜体，还是20毫米厚的实木设备检修门，都能直接配钻安装，不需要额外调整孔距。

实际应用场景里，这类合页的覆盖范围其实比想象中广，小到桌面型检测仪器的上盖开合，中到车间小型设备的安全防护门，大到低压配电柜体的侧门铰接，只要是绕固定轴做0到180度回转开合的部件，都能用到这类结构。设计的时候特意把页片的边缘做了R0.5的圆角处理，没有尖锐的直角边，装配的时候不会划伤操作人员的手，页片表面的平整面预留了足够的贴合面积，安装的时候和被连接件完全贴合，不会出现点接触导致的固定螺丝松动问题。

关于安装边界的设定，这款合页的单页片宽度适配常规的安装边距，不需要在门板或者门框上开特别深的避让槽，只要安装面的平面度误差在0.2毫米以内，装配后转动全程都不会有卡滞感。转轴的转动阻尼做了适中的设定，既不会因为太松导致门体自由晃动，也不会因为太紧导致开关门需要很大的力气，在没有额外锁止结构的情况下，门体可以停在0到160度之间的任意角度，不会出现自动回弹或者自由下坠的情况。

很多新手做结构设计的时候，会把合页的转动中心算错，导致门体开关的时候和门框发生干涉，这款合页的转动中心距离页片安装面的尺寸是经过反复校核的，当门板和门框都采用标准厚度的板材时，开合全程的最小间隙保持在1毫米以上，不会出现摩擦掉漆或者卡滞的问题。卷边筒的内壁和转轴之间预留了合理的配合间隙，就算使用环境有少量的粉尘或者轻微的锈蚀，也不会影响正常的转动，不需要频繁加注润滑油维护，适合用在不方便定期保养的设备部位。

从承重角度来说，单组合页的静态承重可以满足常规小型门体的使用需求，按照常规的门体尺寸，单扇门安装两个该款合页，就可以承受均匀分布的载荷，长期使用不会出现页片变形或者转轴磨损超差的问题。页片的厚度选择也是经过权衡的，太厚会增加不必要的成本和重量，太薄会降低结构强度，最终选定的厚度可以兼顾强度要求和轻量化需求，不管是用在民用设备还是工业小型设备上，都能满足使用寿命要求。

做三维建模的时候，所有的配合面都做了公差匹配，卷边筒的同轴度误差控制在0.05毫米以内，装配后转轴的转动全程阻力均匀，不会出现某一段角度卡滞的问题。安装孔的位置度也做了严格的约束，两个合页配对安装的时候，孔位偏差不会导致安装螺丝别劲，减少现场装配的调整工作量。很多时候这类基础五金件的设计，不需要太复杂的结构，把每个细节的公差、受力、安装便利性考虑到位，就能解决实际使用中大部分的痛点，比一味追求特殊结构要实用得多。
