等离子切割机下坡式倒风表结构设计

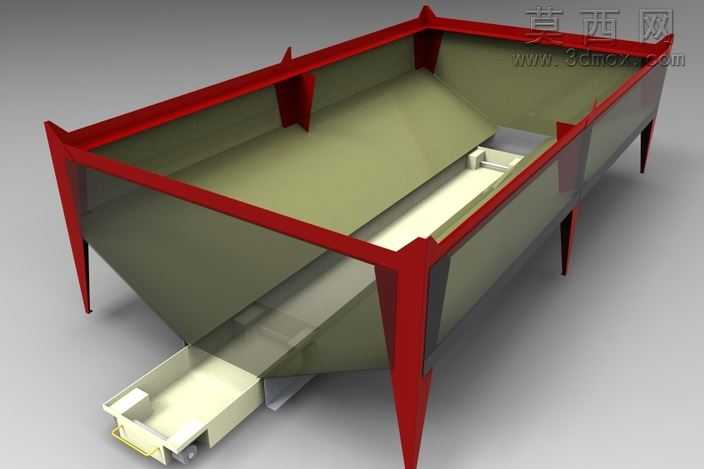

本作品为等离子切割机配套的下坡式倒风表概念结构，采用三维建模软件完成整体参数化设计，通过渲染呈现出清晰的结构形态与材质区分。模型整体为长槽式箱体结构，外部支撑框架采用醒目的红色金属材质，模拟喷涂防锈漆的型钢焊接框架，四根斜向支撑腿向外延伸，保证大尺寸工作台的放置稳定性，框架边角做了尖角过渡处理，契合工业设备的硬朗设计风格。槽体内部采用橄榄绿色哑光材质，模拟耐磨钢板的内壁效果，槽底设计为连续下坡式斜面，从工作台远端向抽风出料端逐步降低高度，形成自然的导风导料坡度，配合内置的抽风通道，可在等离子切割作业时将切割产生的烟尘、熔渣顺着下坡斜面导向抽风出口端。出料抽风端设置米白色的抽拉式集料槽，模拟镀锌钢板材质的抽斗结构，可承接沉降的熔渣与粉尘，方便定期清理维护，集料槽与槽体衔接处做了密封贴合设计，避免抽风时出现漏风影响除尘效果。设计思路围绕等离子切割作业的烟尘收集需求展开，摒弃传统平槽式除尘工作台的积渣难清理问题，利用下坡结构的重力导向作用，让切割产生的大颗粒熔渣自动滑向集料端，同时配合倒风结构让气流沿斜面形成稳定的流向，提升烟尘捕捉效率，减少车间内的烟尘扩散。建模过程中对框架的支撑受力角度、槽体斜面的倾斜坡度、集料槽的抽拉行程都做了参数化设定，各部件之间的装配间隙预留合理，既满足概念阶段的结构展示需求，也可为后续的实际生产加工提供结构参考，渲染时采用柔和的工业场景打光，清晰区分不同部件的材质质感，突出结构的层次关系与功能分区。
