塑料件热熔铆接热堆焊设备结构设计

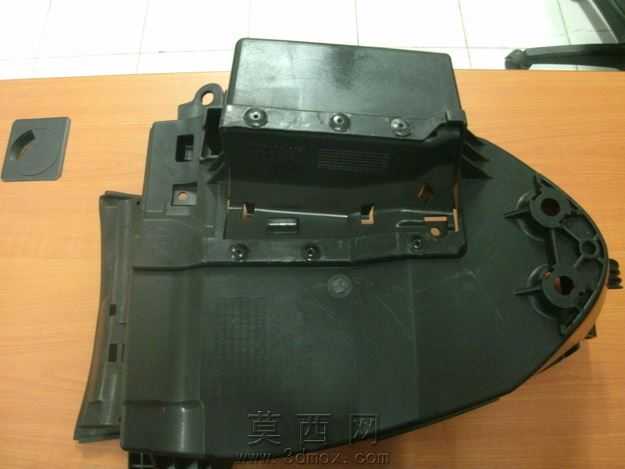

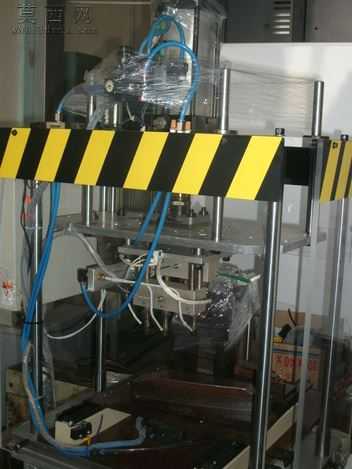

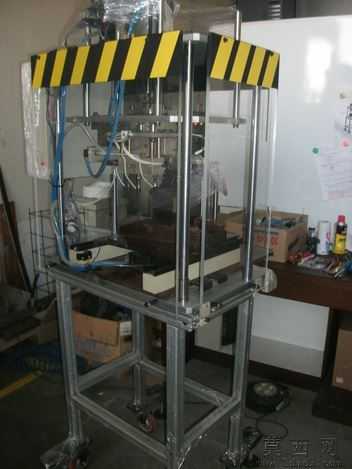

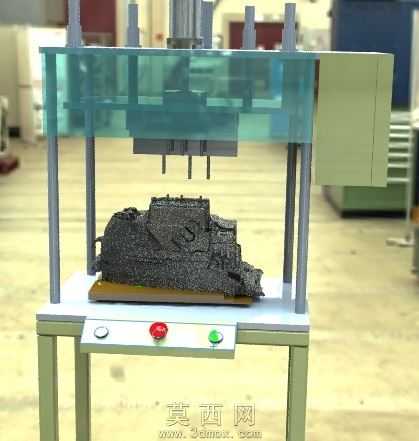

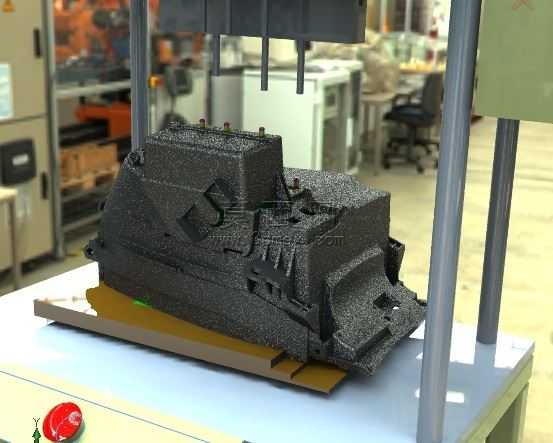

本三维模型针对塑料零部件热熔铆接加工场景设计，完整还原热堆垛焊接设备的核心作业结构，建模过程严格遵循塑料热熔焊接的工艺逻辑，对设备的作业执行端、工件承载台、定位支撑结构做了精细化的参数化建模。模型中加热针组件采用等比例还原设计，精准呈现加热元件的排布方式、伸出长度与尖端结构，匹配塑料件热熔后形成圆顶状隐铆接的工艺需求，可直观展示加热针接触塑料工件后，局部熔融塑料受压成型为铆接凸点的完整作业逻辑。工件承载平台做了分层结构设计，底层为金属支撑基座保证结构刚性，中层设置绝缘隔热垫层避免热量传导损耗，上层配置仿形定位工装，可与待加工塑料件的轮廓完全贴合，保证焊接过程中工件无偏移，铆点位置精度符合加工要求。设备的竖向支撑立柱采用圆柱导杆结构建模，还原了导向滑动副的装配关系，可展示焊接压头的上下运动行程与限位结构，压头与加热组件的连接部位做了快拆结构设计，方便后续根据不同铆接需求更换加热针规格。材质渲染阶段，对设备不同部件做了区分处理：金属支撑结构赋予磨砂金属材质，还原工业设备的金属质感与表面处理效果；加热组件赋予耐高温金属材质，添加轻微氧化色泽体现长期高温作业的使用特征；待加工塑料件赋予粗糙颗粒质感的工程塑料材质，还原注塑件原生表面状态；工作台面赋予哑光浅色工业台面材质，与深色设备主体形成视觉区分，清晰展示各部件的装配层级关系。设计过程中重点考量了热熔铆接的工艺合理性，加热针的排布间距、压合行程参数均参考实际塑料铆接的工艺参数设置，模型可直观演示热堆垛焊接的完整作业流程：待加工塑料件放置于定位工装完成固定后，加热组件下行，加热针接触塑料铆柱位置，局部加热使塑料熔融，随后压合结构施压，使熔融塑料形成圆顶状铆点完成连接，冷却后加热组件复位即可取出加工完成的工件，完整呈现热堆垛焊接设备的结构逻辑与作业原理。
