立式气动点焊机结构三维设计模型

车间里老式脚踏点焊机用久了总出问题，要么加压不稳焊穿薄钣金，要么电极对位偏了焊疤歪歪扭扭，拆修的时候还得蹲在机身底下摸气管线路，费半天劲。做这个模型的时候特意从装配逻辑视角捋了所有管线和构件的排布，先把容易出干涉的坑提前填上。

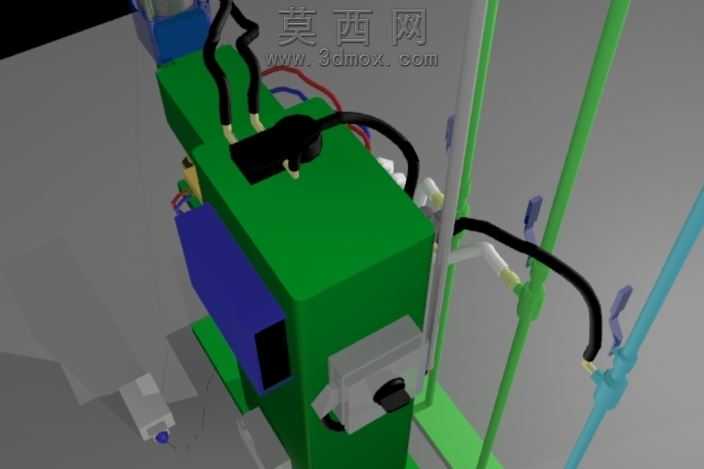

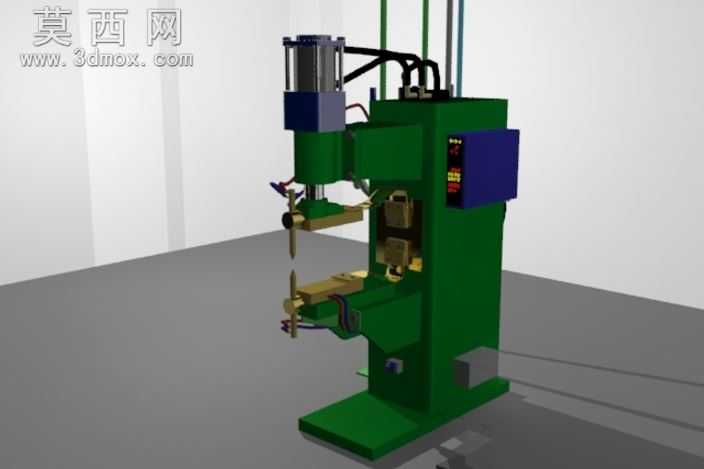

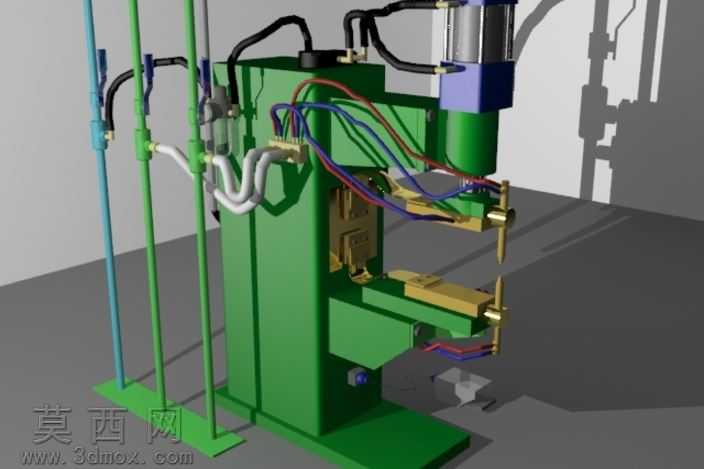

机身主框架用的是厚壁方通焊接结构的建模逻辑，没有做多余的曲面倒角花架子，所有安装面都留了统一的基准孔位，气缸安装座和下电极臂的安装面特意做了共面基准，后期装配的时候不用反复打表找正，拧紧紧固件就能保证上下电极的同轴度，不会出现焊偏的问题。气路管线的排布没像常见模型那样随便拉几根圆柱凑数，每根气管的走向都顺着机架立柱的走线槽布置，蓝色进气管、绿色回气管、白色的冷却水管分开走，转弯处都留了足够的弯曲半径，不会因为折弯憋住气路或者堵了冷却水路，连管接头的位置都避开了电极运动的行程范围，焊头上下动作的时候绝对刮不到管线。

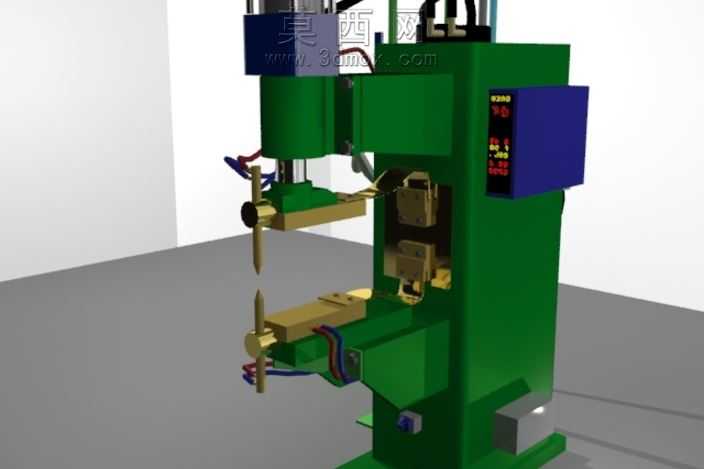

上下电极臂的铜构件建模时特意区分了材质属性，电极头用的是铬锆铜的材质参数，导电块和电极臂连接的位置做了台阶定位面，不用靠工人手感找位置，装上去就能保证导电面积足够，不会因为接触不良打火烧坏电极。侧边的控制阀组集中布置在机架左侧的操作位高度，手一伸就能碰到调压阀和开关，不用绕到机身背面操作，符合车间实际操作的人机习惯。

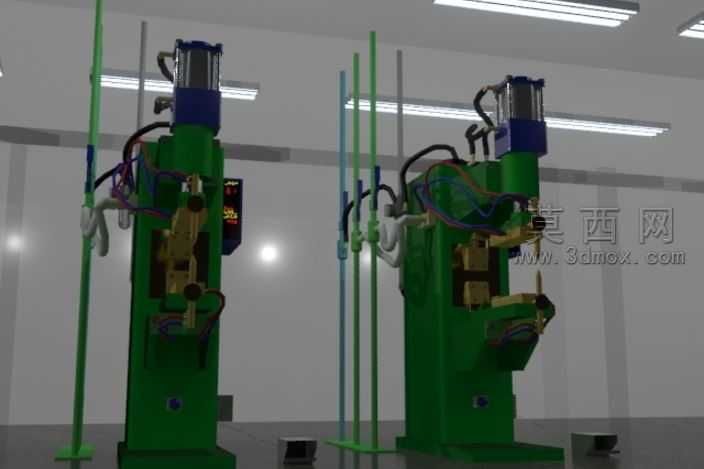

连容易被忽略的脚踏开关引线、机身底部的减震脚垫都做了细节还原，不是随便贴个贴图糊弄。渲染的时候特意把机架的喷塑绿、铜件的金属光泽、气管的半透明质感区分开，光影打在机身上能看清每个安装位的结构关系，不管是拿来做实训教学的拆解演示，还是给加工厂做设备改造的参考，都能直接对着模型数零件、捋装配顺序，不用对着实物拆了装装了拆浪费材料。之前帮小加工厂改点焊机的时候，就是因为前期没捋顺管线走向，装完才发现气管跟电极臂打架，又重新拆了剪管重接，耽误了大半天工期，这个模型里把这些现场踩过的坑都提前规避了，每个构件的装配顺序都能顺着模型理清楚，先装机架再装气缸、电极组件，最后布管接线，连紧固件的规格都对应了常用的国标件，落地加工的时候直接就能出BOM表采购，不用再反复核对尺寸。
