传动轴用焊接叉机械零件结构设计

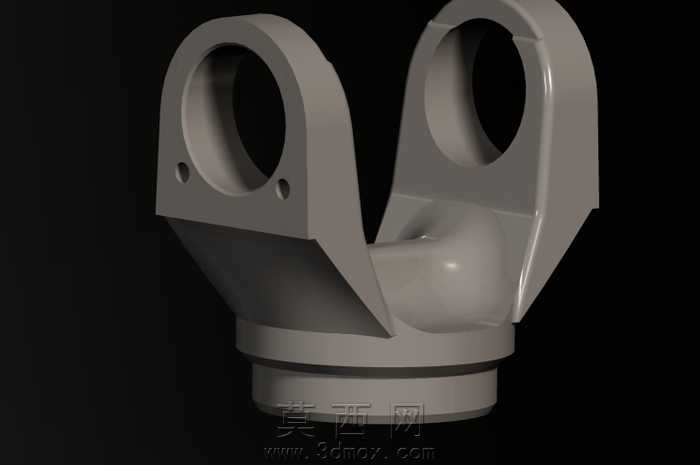

该焊接叉为传动轴系统中的核心连接构件，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械传动部件的尺寸公差与装配适配要求，先以底部圆柱安装基座为基准定位，向上逐步构建叉体主体的承力结构，再延伸出两侧对称的耳板结构，保证两侧耳板的同轴度、对称度完全符合传动部件的装配精度要求。模型渲染阶段采用哑光金属材质模拟实际锻造焊接构件的表面质感，通过均匀的环境布光凸显结构的棱边过渡与曲面弧度，清晰呈现各部位的壁厚变化与连接过渡特征，避免渲染光影遮挡关键结构细节。从结构设计来看，底部圆柱基座为整部件的安装定位端，设置有适配轴系装配的阶梯轴段结构，保证与传动轴主体焊接或装配后的同轴度；向上过渡的承力段采用大圆角平滑过渡设计，可有效分散传动过程中产生的扭转、拉压复合应力，避免应力集中导致的构件断裂失效；两侧对称的叉形耳板开有同轴销孔，孔位周边设计有局部加厚结构，同时耳板端面预留有小尺寸定位孔，用于配套十字轴或连接销的装配定位，保证传动过程中铰接转动的灵活性与承载稳定性。设计过程中重点考量焊接工艺的可实现性，各连接部位的过渡圆角、壁厚差均控制在合理范围，避免焊接作业时出现应力不均、焊穿或变形超差的问题，同时兼顾部件的轻量化需求，在非承力区域做了合理的壁厚优化，在保证结构强度满足额定传动载荷要求的前提下，尽可能降低部件自重，减少传动系统的转动惯量。整体结构无冗余设计，各功能区域划分清晰，既满足传动轴铰接传动的功能需求，也适配实际加工、焊接、装配的全流程工艺要求，可直接用于传动机构的虚拟装配验证、工艺模拟以及生产加工参考。
