平底船用立式舵轮操控装置三维设计

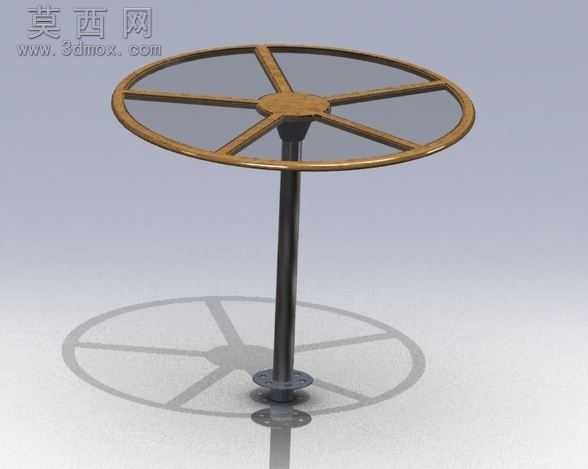

本模型为平底船舶配套的立式操控舵轮三维设计作品，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心基座为定位基准，绘制轮缘的环形闭合草图，通过扫描特征生成带圆弧过渡截面的金属轮圈，轮圈截面做了圆角钝化处理，避免实际使用中剐蹭操作人员。轮辐部分采用六辐对称式布局，每根轮辐从中心轮毂向外延伸至轮圈内侧，通过拉伸凸台结合放样特征实现辐条从轮毂端到轮圈端的截面渐变，既保证结构受力均匀，也兼顾视觉上的协调感。中心轮毂部分做了分层结构设计，上层为与轮辐衔接的圆形盖板，下层为与立柱连接的嵌套轴座，轴座预留了标准键槽特征，可与下方转向传动轴实现周向固定，传递操控扭矩。支撑立柱采用等直径圆管结构，上下两端分别做了法兰连接结构，上端法兰与舵轮轮毂通过螺栓孔位对应锁紧，下端法兰与甲板安装基座匹配，基座底部设计了带安装孔的圆形底盘，可通过紧固件固定在船舶驾驶台甲板上，保证舵轮整体安装的稳定性。材质渲染阶段，轮缘、轮辐与轮毂部分赋予古铜色金属材质，调整材质粗糙度模拟铸铜件的哑光金属质感，添加细微的氧化色泽变化还原船用金属件的使用质感；支撑立柱与底部安装基座赋予深灰色哑光金属材质，模拟喷塑处理的船用钢结构质感，地面部分添加柔和的环境反射效果，清晰投射出舵轮的六辐投影，增强渲染画面的真实感。设计过程中充分考虑平底船、浮船的驾驶操控需求，舵轮的握持高度符合人体工程学站立操作的适配范围，轮圈直径设置为适合单手握持转动的尺寸，六辐结构可在舵轮转动到任意角度时都提供合适的握持点位，方便操作人员快速调整航向；所有连接部位的结构都做了加强处理，适配船舶航行过程中的颠簸工况，避免舵轮出现松动变形，同时模型的各零件都保留了独立的特征参数，可根据不同吨位平底船的安装需求调整轮径、立柱高度、安装法兰孔位等尺寸，具备良好的参数化修改适配性，可直接用于船舶驾驶系统的装配验证、操控结构的教学演示以及船用配件的加工参考。
