挖泥船用主要导辊结构三维设计

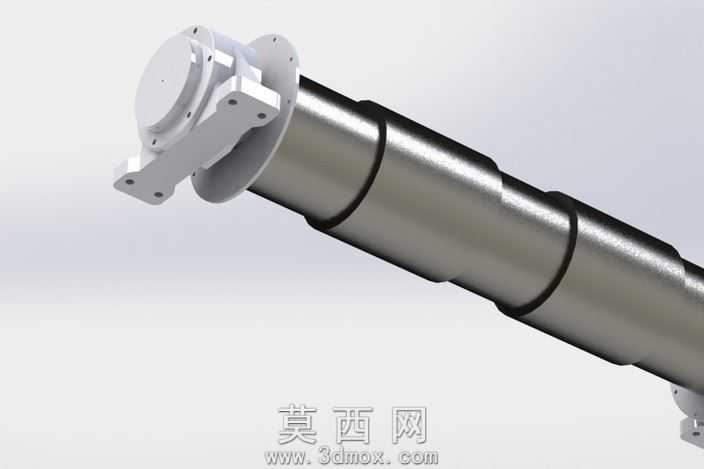

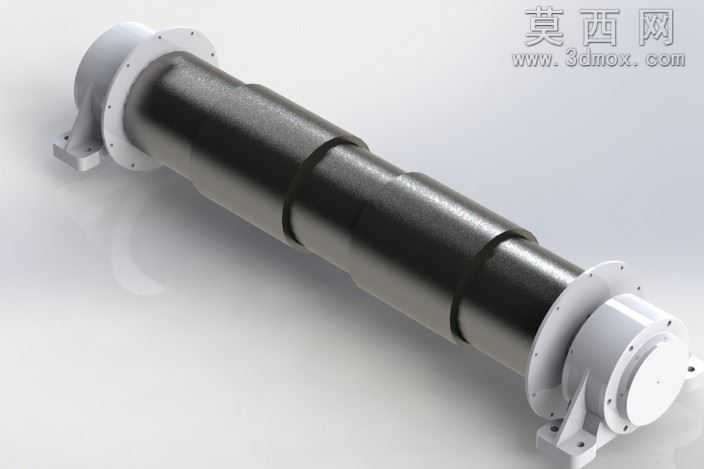

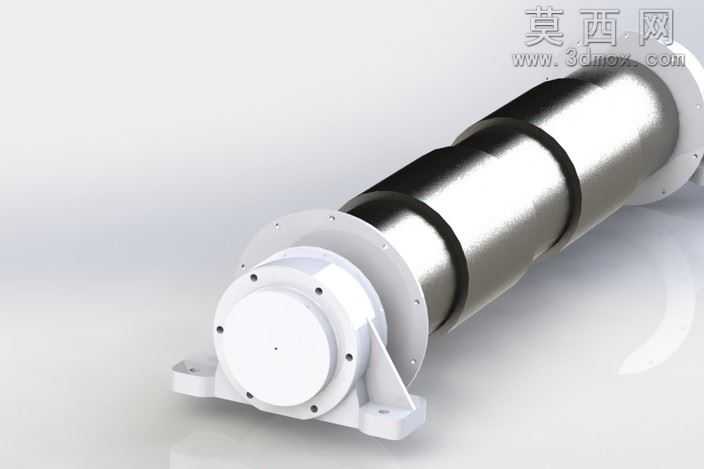

本模型为挖泥船配套的主要导辊三维结构，建模过程严格遵循船用起重导送部件的设计规范，首先通过基准轴、基准面的搭建确立整体装配定位逻辑，将导辊拆分为中部辊筒主体、两端连接支座、法兰端盖、内置轴系装配位四个核心模块逐一构建。中部辊筒采用分段式柱体建模，通过拉伸、凸台切除、环形槽阵列等特征完成辊身的加强环结构设计，每道环形加强槽的尺寸均匹配挖泥船作业时的绳缆、挖臂导向受力需求，避免导送过程中出现绳缆偏移、磨损加剧的问题。两端法兰结构采用圆周阵列螺栓孔的方式完成建模，法兰端面与辊筒主体的同轴度公差在建模阶段通过几何约束严格控制，保证后续装配时的对接精度；两端的支座结构采用带安装支脚的壳体式设计，通过筋板特征强化支座的承重能力，支脚处的安装孔位按照船用安装标准预留足够的装配间隙，适配船体安装基座的公差范围。材质渲染阶段，中部辊筒主体赋予哑光深灰金属材质，模拟调质处理后的合金钢表面质感，添加细微的磨砂纹理与使用划痕贴图还原真实工业部件的表面状态；两端法兰与支座部分赋予浅灰白金属漆材质，区分不同加工工艺的部件区域，螺栓、端盖等小零件单独赋予亮面金属材质提升结构层次感。整体装配过程采用同轴心、面重合、距离约束等标准装配关系，所有可拆解部件均保留独立建模特征，方便后续进行工程图导出、干涉检查与结构优化。设计思路上充分考虑挖泥船作业时的高负载、强腐蚀工况，辊身长度、直径参数匹配对应吨位挖泥船的导送行程需求，两端支座的倾斜角度经过反复校准，保证导送过程中受力方向与辊筒轴线垂直，降低运行过程中的偏磨风险，模型整体结构完整无缺失特征，可直接用于结构校核、教学演示与生产参考。
