电机定子夹持工装组件三维结构设计

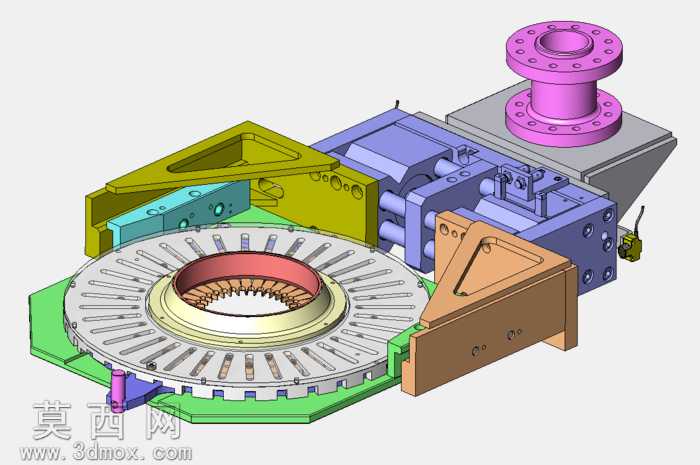

本作品为电机定子夹持工装组件的三维设计成果，建模阶段通过参数化特征建模方式完成全零件构建，首先依据定子夹持的工位需求拆分功能模块，将整体结构划分为基座承载单元、周向定位单元、多向夹紧单元、顶部连接法兰单元四大组成部分，逐一绘制各零件的草图轮廓，通过拉伸、旋转、切除、阵列等基础建模命令生成零件基体，再针对配合面、安装孔、定位销孔、导向槽等细节结构做精细化处理，保证所有零件的尺寸公差匹配符合机械装配要求。材质与渲染阶段，根据不同零件的实际加工材质赋予对应材质属性：基座类承载零件赋予铸铁哑光材质，夹紧活动块、导向部件赋予合金钢金属材质，顶部法兰连接部件赋予调质钢材质，不同功能模块采用差异化的配色区分，如承载底座采用绿色、三角加强支撑件分别采用黄色与棕褐色、夹紧执行组件采用蓝紫色、顶部法兰采用粉紫色，既通过色彩区分功能区域便于结构识别，也通过渲染参数调整还原金属件的表面光泽、倒角反光效果，提升模型的视觉辨识度。结构设计上，该夹持组件采用周向分布式夹紧布局，围绕圆形定子的外圈设置多组夹紧执行机构，搭配三角加强筋结构提升工装整体刚性，避免夹持过程中出现结构形变影响定位精度；顶部设置标准法兰接口可直接对接自动化生产线的机械臂或变位机，实现定子工位的自动流转；各夹紧单元设置独立的导向与锁紧结构，可适配对应规格定子的夹持需求，装夹时可通过周向多点定位保证定子的同轴度，避免加工或装配过程中定子出现偏移。设计思路围绕定子类环形工件的装夹痛点展开，传统装夹方式多为单点或双侧夹紧，易导致环形工件受力不均产生形变，本设计通过周向均匀分布的夹紧点位分散夹持力，同时在基座上设置与定子外圈轮廓匹配的定位支撑台，实现轴向承托与径向夹紧的双重定位，兼顾装夹效率与装夹精度，可应用于电机定子的装配、检测、绕线等多工序的工位装夹场景，整体结构无冗余设计，各运动部件预留合理的活动间隙，装配关系清晰，可直接用于工装加工的图纸输出与结构验证。
