石油炼制用多组并联旋流反应器结构设计

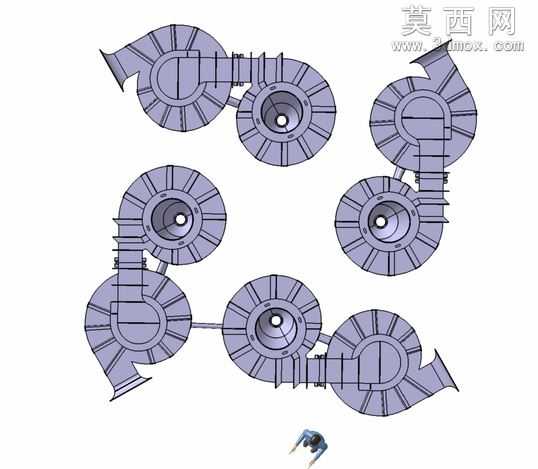

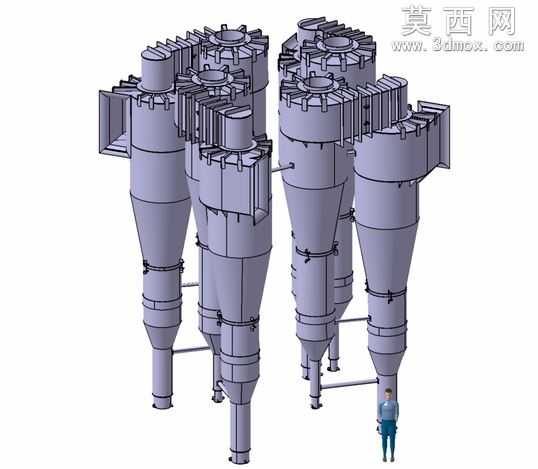

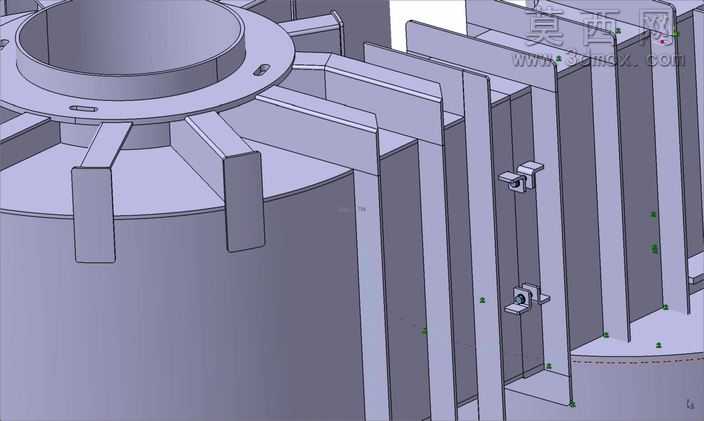

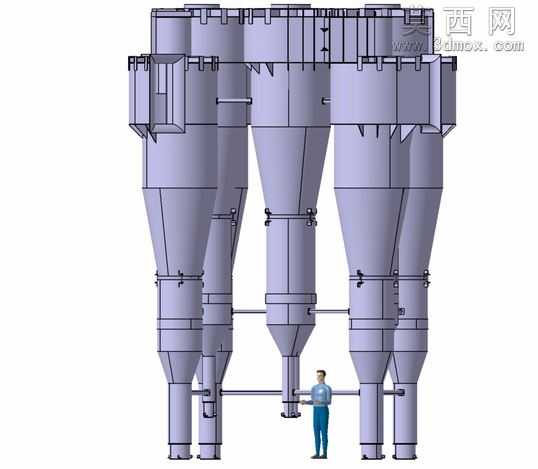

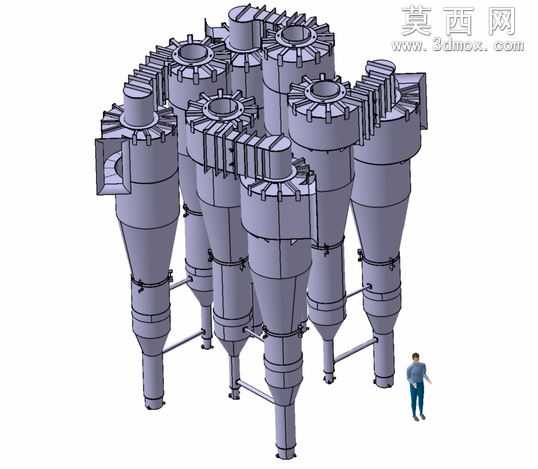

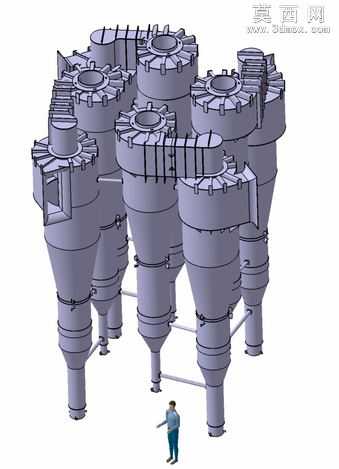

本套旋流反应器三维模型采用CATIA软件完成全参数化建模，整体采用多组旋流单体并联排布的布局形式，建模过程严格遵循石油化工厚壁设备的设计规范，适配10到25毫米厚度不锈钢材质的加工制造要求，完整还原了设备从进料、旋流反应到出料的全流程结构。模型构建阶段首先完成单台旋流反应器的参数化搭建：上部为带切向进料口的圆柱形预分离腔，进料口采用渐扩式流道设计，建模时通过曲面扫掠、布尔运算精准还原流道的顺滑过渡，避免流场突变影响反应效率；腔体顶部设置中心排气溢流管，管口采用法兰连接结构，法兰的螺栓孔、密封面均按照压力容器标准做细节还原，保证后续工程出图可直接用于加工参考。中部为锥段旋流反应区，锥角经过参数化调试，匹配石油介质反应所需的旋流停留时间，锥段外壁设置多圈加强筋结构，通过阵列命令完成均布排布，抵消厚壁不锈钢焊接及工作状态下的应力变形；下部为集料出料段，设置多级变径缓冲结构，底部出料口配套快开式盲板结构，方便检修排渣。完成单台模型后，采用线性阵列结合位置微调完成8台旋流单体的并联排布，单体之间通过横向连接管路、支撑钢架完成固定，管路接口处的法兰、密封垫片、紧固件均做1:1还原，支撑钢架采用型钢拼接结构，通过焊接约束模拟实际装配关系，保证整体结构的稳定性。渲染阶段采用不锈钢哑光金属材质，搭配金属漆面的支撑钢架材质，通过环境光遮蔽效果突出设备的层级结构，同时添加等比例人物参照模型，直观体现设备的实际尺寸规模。设计思路上针对石油炼制过程中气固液多相反应的需求，采用多组并联的结构形式，既可以单组独立运行维护，也可以全组联动提升处理量，切向进料的结构设计可让介质进入腔体后形成稳定旋流场，延长反应停留时间，提升反应效率，厚壁不锈钢的材质选型适配石油介质的腐蚀特性与高温高压工作环境，所有结构细节均考虑实际加工的工艺可行性，无干涉、无不合理悬空结构，可直接用于方案展示、工程模拟及加工参考。
