小型试验用不锈钢化工搅拌反应釜

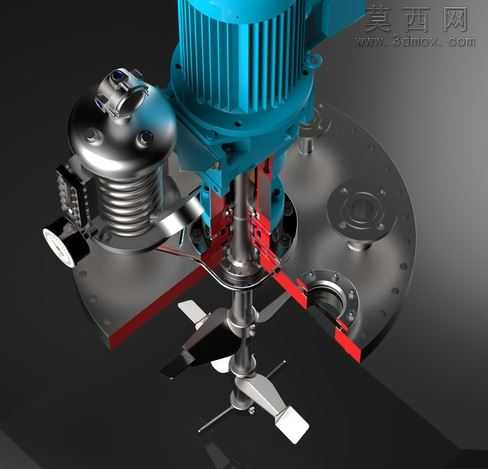

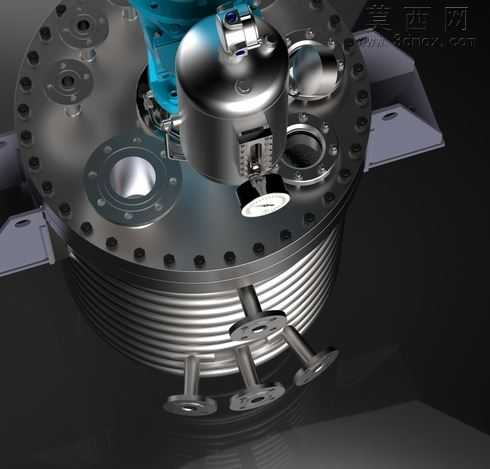

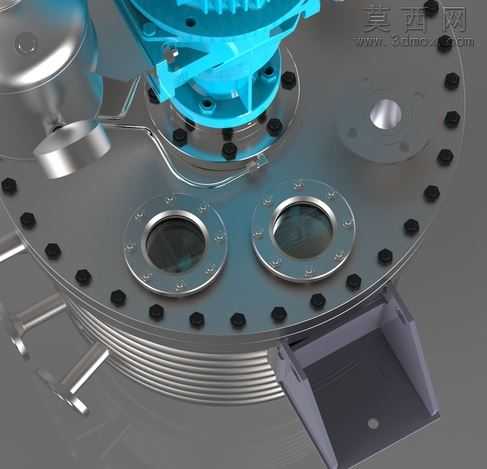

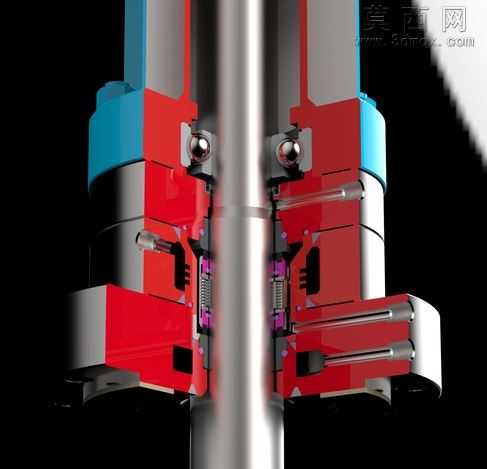

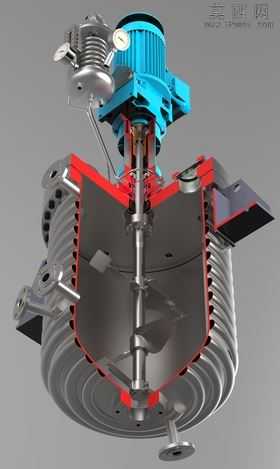

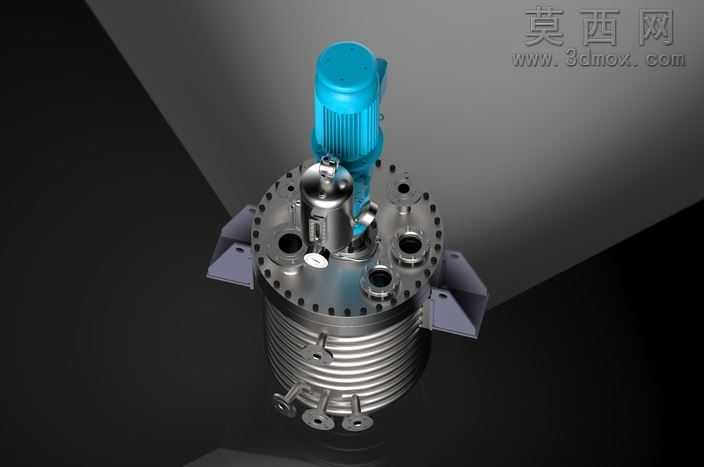

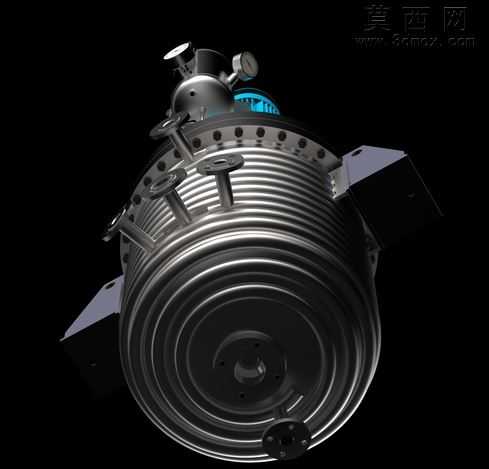

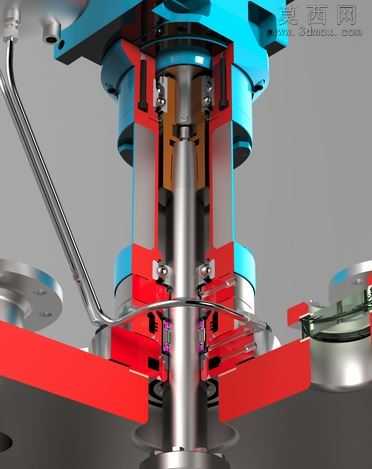

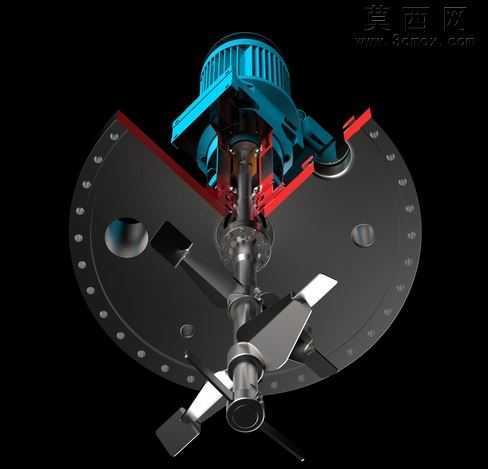

本作品为面向试验工厂场景设计的小型多用途化学反应釜三维模型，建模阶段严格遵循化工压力容器设计规范，对设备各组成部分进行1:1等比例还原，完整呈现了设备的装配逻辑与结构细节。模型主体采用自顶向下的参数化建模思路搭建，首先确定反应釜筒体的核心容积参数，围绕筒体依次构建外盘管换热结构、上下法兰密封结构、侧装支撑支座、底部出料接口组，再完成顶部驱动组件的装配匹配。外盘管采用螺旋扫掠特征生成，每一圈盘管的间距、与筒壁的贴合间隙都严格参照实际加工工艺设置，盘管端部的进出料接口保留了标准法兰连接结构，可直接对接工艺管线。顶部法兰区域做了精细化建模，均匀分布的螺栓孔、定位销孔位置精度符合压力容器法兰的公差要求，除核心的搅拌驱动安装位外，还预留了加料口、视镜口、测温测压接口、安全泄压接口等多个工艺管口，每个管口的连接形式、密封面结构都做了清晰呈现。搅拌系统搭载双机械密封结构，建模时还原了机械密封的动环、静环、压紧弹簧、辅助密封圈等核心零件，清晰展示密封组件与搅拌轴、釜口法兰的装配关系，直观体现该结构的密封可靠性，可满足带压反应工况的密封要求。顶部驱动电机采用工业常用的立式减速电机结构，散热筋、接线盒、输出轴连接结构都做了写实还原，电机支架与釜顶法兰的连接螺栓、定位结构完整可查。渲染阶段采用金属材质为主的材质体系，筒体与盘管赋予拉丝不锈钢材质，调整金属粗糙度与反射参数，还原不锈钢设备的哑光金属质感；机械密封组件、法兰密封面赋予高光金属材质，体现加工面的光洁度；驱动电机的外壳赋予蓝色工业漆材质，散热筋区域做细微的质感区分，还原真实电机的外观细节；支撑支座赋予铸铁哑光材质，与不锈钢主体形成材质层次区分。场景布光采用三点布光结合HDR环境贴图的方案，主光从侧上方打亮设备主体，突出盘管的螺旋结构与法兰的轮廓细节，辅光补全暗部阴影避免结构死黑，轮廓光勾勒设备边缘提升立体感，最终渲染效果清晰展现设备的整体形态与各部分结构特征，可用于化工设备教学演示、试验产线方案展示、设备结构拆解参考等场景。
