植物生物柴油生产工段成套装置三维设计

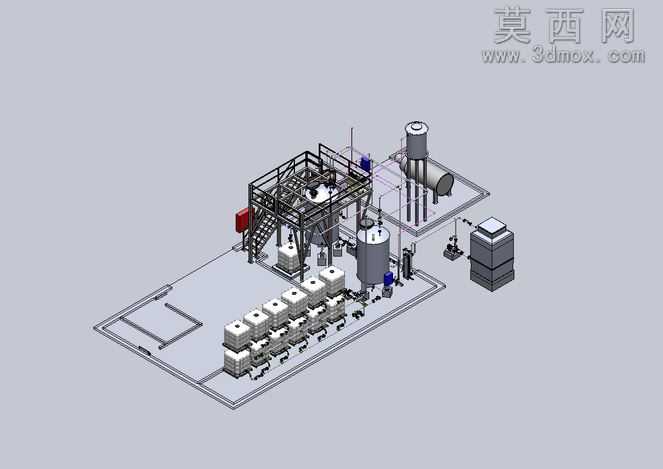

本套三维模型围绕植物源生物柴油生产工段的完整工艺流程搭建，采用参数化实体建模方式完成全要素还原，建模过程中严格遵循化工生产装置的布局规范与工艺逻辑，对工段内的核心反应单元、物料存储单元、输送单元、操作辅助单元进行了1:1比例的精细化构建。模型首先完成了整体厂区工段的地面承载基座建模，划定了不同功能区块的布局边界，按照物料流向依次排布原料预处理罐体、核心反应罐体、中间产物存储罐、成品缓存罐等核心容器类设备，每个罐体均还原了真实的壁厚、人孔、进料口、出料口、液位检测接口、排污口结构，罐体顶部的安全阀、压力表、呼吸阀等附属配件也逐一建模还原，保证设备结构的完整性与合理性。针对工段内的操作需求，模型搭建了带安全护栏的钢制操作平台与斜向步梯，步梯的踏步高度、护栏高度均符合化工操作平台的安全设计标准，平台下方预留了设备检修与管线排布的充足空间。物料输送部分完整还原了全流程的工艺管线，根据不同输送介质的特性区分了管线管径，管线的弯头、三通、法兰连接、阀门点位均按照实际工艺走向排布，清晰呈现了原料输入、反应物料循环、产物输出、助剂添加的完整管路走向。配套的泵组单元采用成排布局设计，每台输送泵均配套了独立的基座、进出口阀门与连接管线，泵体的电机端、泵腔端结构清晰可辨。模型还还原了工段配套的电控箱体、缓冲罐、成品收集装置等附属设备，各设备之间的相对位置、操作间距均满足实际生产的操作与检修要求。材质渲染方面，对钢制罐体、管线、操作平台采用了哑光金属材质还原碳钢设备的真实质感，对泵体、电机等部件采用了对应的工业配色区分功能属性，地面基座采用了水泥哑光材质，整体渲染效果贴近真实化工生产装置的视觉呈现，清晰展现了生物柴油生产工段的整体布局与设备构成，可用于工艺方案展示、厂区布局规划、生产流程教学等场景。
