嵌套镂空框架装饰球摆件三维设计

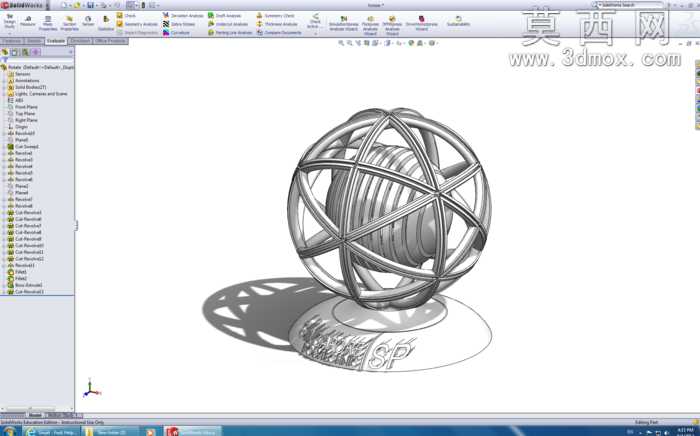

本作品采用SolidWorks进行全参数化三维建模，整体以嵌套式球形结构为核心设计载体，从内到外依次设置内层实体球、中层环向肋条结构、外层经纬交错镂空框架，三层结构同轴心排布，形成层次分明的视觉效果。建模过程中首先以基准原点为中心绘制内层球体，通过旋转凸台命令生成基础实体，随后在中层位置绘制多组沿球面均匀分布的环形肋条，肋条截面采用带圆角的矩形轮廓，通过圆周阵列与路径扫描命令完成中层结构搭建，确保每根肋条与球面完全贴合，过渡顺滑无棱角。外层框架采用经纬交错的笼式结构，纵向框架沿经线方向环绕球体，横向框架沿纬线方向排布，所有框架杆件均做等径处理，交接位置采用圆角过渡命令处理衔接处，避免出现尖锐棱角，同时保证结构的整体性。底座部分采用圆形薄台设计，台面上预留与外层框架底部匹配的安装定位结构，通过凸台拉伸与圆角命令完成底座建模，底座表面添加浮雕式标识细节，通过包覆命令实现曲面文字与图案的贴合，还原真实工艺摆件的细节质感。材质渲染阶段整体赋予哑光金属材质，调整材质反射率与粗糙度参数，模拟铸铝或白钢的磨砂金属质感，添加环境光源与投影效果，让镂空结构在光照下形成层次丰富的阴影，凸显结构的通透感与立体感。设计思路上以球形的对称美学为核心，通过嵌套镂空的结构打破实心球体的厚重感，外层框架的交错线条既起到装饰作用，也形成类似防护笼的结构意象，中层环向肋条进一步丰富视觉层次，内层实心球则让整体结构不会因过度镂空显得松散，三层结构相互呼应，兼具装饰性与结构合理性，可作为工艺装饰摆件、创意展示模型使用，建模过程中所有特征均保留参数化历史记录，可根据需求调整各层框架的杆件粗细、肋条密度、球体直径等参数，适配不同尺寸的使用场景。
