带升降叉结构的无人搬运AGV小车设计

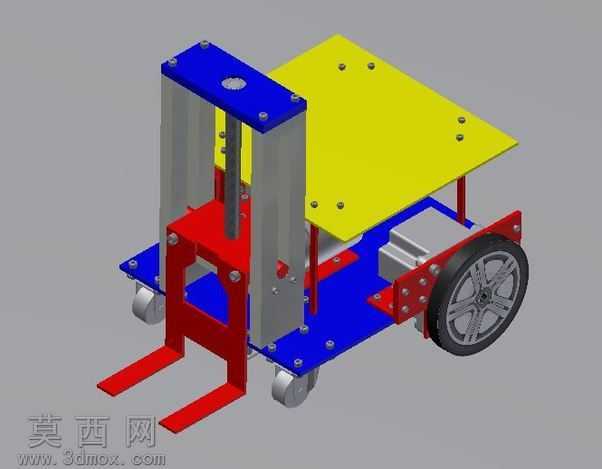

本作品为具备叉取升降功能的无人搬运AGV三维模型，采用Autodesk Inventor完成全参数化建模，所有零部件均按照实际机械加工装配逻辑完成配合约束，可直接用于结构验证与运动仿真。模型整体采用分层布局设计，底部蓝色车架作为承载基体，前端安装两个万向从动脚轮，后侧配置大直径驱动轮，兼顾转向灵活性与行走承载能力，驱动轮侧通过红色安装支架与车架刚性连接，保证传动过程的结构稳定性。车架中部集成了垂直升降叉取机构，两根灰色立式导柱作为升降导向部件，搭配红色滑动叉架与前端两个水平叉齿，可完成托盘类货物的托举搬运作业，蓝色顶部安装座用于固定升降驱动组件，内置的传动结构可带动叉架沿导柱完成垂直方向的升降动作，满足不同高度的货物取放需求。车架后侧设置黄色载物平板，通过四根红色支撑柱与车架连接，可用于放置控制模块、电池组件等电气部件，平板表面预留的安装孔位可直接固定传感器、控制板等元器件。建模过程中对所有标准件均采用实体建模还原细节，螺栓、螺母、轴承等连接件均按照实际规格绘制，各运动部件预留了合理的装配间隙，可直接导出工程图用于生产加工参考。材质渲染方面，车架部分采用蓝色烤漆金属材质，叉架结构采用红色喷涂钢材，导柱采用抛光不锈钢质感，载物平板采用黄色工程塑料材质，驱动轮采用黑色橡胶胎面搭配银色金属轮毂，脚轮采用银色金属支架搭配灰色滚轮，通过不同材质的区分清晰展现各部件的功能分区，整体渲染效果直观还原设备的实际外观。设计上融合了AGV的自主移动功能与手动液压搬运车的叉取升降功能，可实现沿预设路径行走、自动叉取升降货物的作业需求，结构紧凑布局合理，在有限的车体空间内集成了行走、转向、升降、载物等多个功能模块，兼顾了小型化设计与作业能力，适合轻型仓储场景下的无人化物料转运使用，模型的结构设计充分考虑了加工装配的工艺性，大部分零部件采用板材切割与标准件装配的形式，降低了实际制作的成本与难度。
