双层啮合式行星齿轮传动箱结构设计

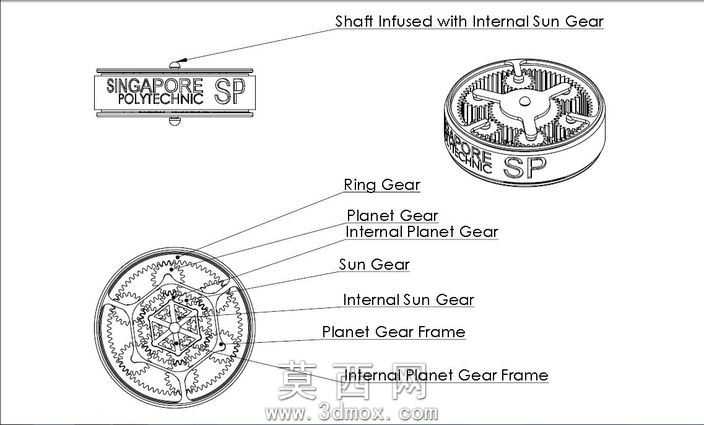

本作品为双层结构行星齿轮传动箱，采用三维建模软件完成全参数化设计，建模过程中严格遵循渐开线齿轮啮合原理，对太阳轮、行星轮、内齿圈的齿形参数进行精准匹配，确保传动过程中齿侧间隙合理、啮合接触面积符合设计要求。模型采用分层式结构设计，上层为集成式太阳轮轴结构，将输入轴与上层太阳轮做一体化成型设计，有效减少装配误差带来的传动精度损失，下层设置独立的内外太阳轮、双层行星轮组及对应行星架结构，实现两级行星传动的动力传递路径。建模阶段对每个零部件的装配约束进行了完整定义，通过同轴约束、齿面啮合约束、端面贴合约束还原真实装配关系，可直接用于运动仿真验证传动比是否符合设计预期。材质配置上，针对不同传动部件的受力特性做区分设置，齿轮类部件采用合金结构钢材质，模拟实际工况下的高强度耐磨需求，行星架部件采用调质处理钢材，兼顾结构强度与轻量化需求，齿圈外壳采用铸钢材质，保证整体结构的刚性支撑。设计思路围绕紧凑化大传动比需求展开，通过双层行星轮系的嵌套布局，在有限的径向空间内实现更大的减速比，相比传统单级行星齿轮箱，在相同体积下可输出更大扭矩，同时各齿轮组件均做了等强度优化，对齿根圆角、轮缘厚度进行参数化调整，避免应力集中导致的部件失效。模型还完整还原了行星轮的定位销轴、行星架的连接孔位、外壳的安装定位结构，所有细节均按照实际加工工艺要求设计，可直接导出工程图用于生产制造参考，整体结构无冗余设计，传动路径清晰，装配层级明确，能够直观展示双层行星齿轮箱的动力传递逻辑与内部构造。
