锥齿轮双轴功率分配传动装置

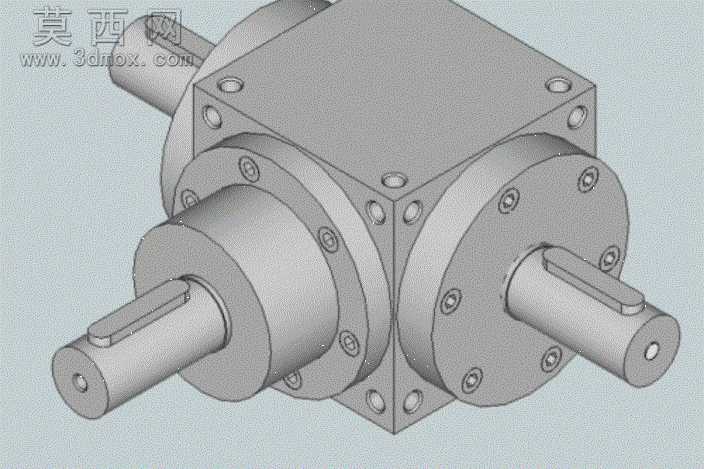

本作品为锥齿轮驱动的双轴功率分配传动装置三维模型，建模过程严格遵循机械传动设计规范，首先完成整体传动方案的参数化草绘，确定三根正交轴的中心距、轴伸长度、键槽尺寸等核心参数，保证传动比匹配与功率分流的合理性。建模阶段先构建方形传动箱体的基体特征，通过拉伸、切除命令完成箱体的腔体结构、安装孔位、定位销孔的细节设计，箱体边角做工艺倒角处理，所有安装孔严格按照螺栓连接的标准尺寸绘制，保证装配时的同轴度与连接强度。随后完成三根传动轴的建模，轴段根据轴承安装、齿轮定位、键连接、轴伸输出的功能需求设计不同直径的阶梯结构，轴端的平键键槽按照标准公差尺寸绘制，轴端中心保留工艺定位孔，还原真实机加工的细节特征。传动核心的锥齿轮部分，按照正交锥齿轮的啮合参数绘制齿形特征，保证齿面啮合间隙符合传动要求，齿轮与轴的配合段、轴承安装位的轴肩尺寸精准匹配定位需求。轴承端盖部分通过旋转、阵列命令完成端盖本体、连接螺栓孔、密封槽的结构设计，端盖与箱体的贴合面、轴承定位止口的尺寸严格对应装配公差。模型渲染阶段采用金属哑光材质模拟铸铁箱体的质感，传动轴、齿轮、端盖部分采用光亮钢材材质，通过环境光遮蔽效果突出零件的结构层次，清晰展现各部件的装配关系。设计过程中重点考量了功率分流的传动稳定性，箱体的方形结构可实现多面安装固定，双输出轴的正交布局可满足不同安装空间的动力换向传输需求，所有零件的结构设计均预留了标准件的装配空间，可直接用于传动方案的验证、装配干涉检查以及后续的工程图导出，为同类型正交分流传动装置的设计提供可参考的三维建模范本，还原了机械传动部件从参数计算到结构建模、材质渲染的完整设计流程，每个细节都贴合实际机械加工与装配的工艺要求，不存在结构干涉或工艺不合理的设计问题。
