剪式联动伸缩夹持机构运动仿真结构

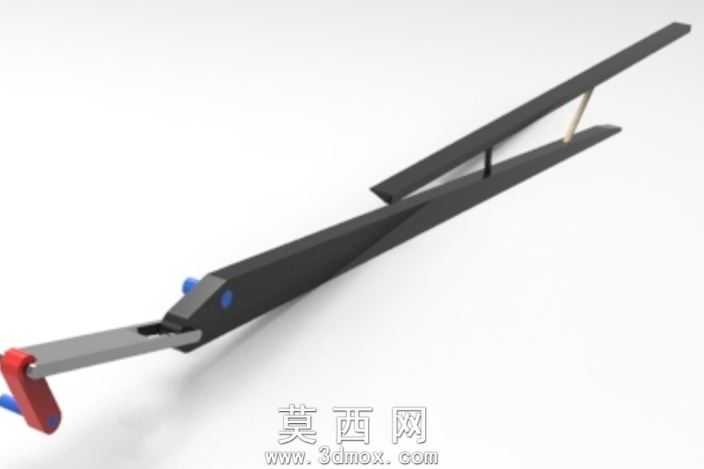

本作品为剪式联动伸缩夹持类机械结构，采用三维参数化建模方式完成整体装配搭建，建模过程中严格遵循机械设计的尺寸配合规范，对每一处铰接点位、杆件截面、连接端结构都做了精准的参数约束，确保各部件在运动过程中不会出现干涉错位问题。整体结构以长条形交叉剪臂作为核心传动载体，两根主臂通过中部铰接轴实现交叉联动，臂身采用哑光硬质合金质感的材质设置，表面做了细腻的磨砂金属纹理处理，还原金属构件的真实质感，边缘做了微小的倒角处理，避免尖锐棱角带来的视觉生硬感，同时也符合实际机械加工的工艺要求。结构前端设置有可开合的夹持执行端，执行端搭配红色硬质工程塑料材质的端帽，与黑色主臂形成鲜明的视觉区分，端帽上设置有蓝色的定位凸点，用于标识铰接点位与运动限位位置，夹持端与主臂之间通过滑动铰接块连接，能够跟随剪臂的伸缩动作同步完成开合动作。结构尾端设置有斜向支撑的轻质连杆，采用浅米色硬质材质表现，用于约束剪臂的最大张开角度，避免运动过程中出现过位脱开的问题。渲染阶段采用均匀的柔光环境设置，避免金属表面出现过强的反光噪点，清晰展现每一处结构的连接关系与轮廓细节，整体视角选择斜向俯视角度，能够完整呈现从前端夹持端到尾端支撑臂的全部结构形态。设计过程中重点考量了运动联动的流畅性，对每一处转动副都设置了合理的间隙参数，既保证装配的紧密性，又预留了足够的运动空间，可直观演示剪式机构伸缩过程中夹持端同步开合的运动逻辑，清晰展现这类传动结构的力传递路径与动作联动关系，能够作为机械原理教学、同类结构设计参考的直观演示载体，帮助设计者快速理解剪式伸缩结构的设计要点与装配逻辑。
