航模用Turnigy外转子无刷电动机三维设计

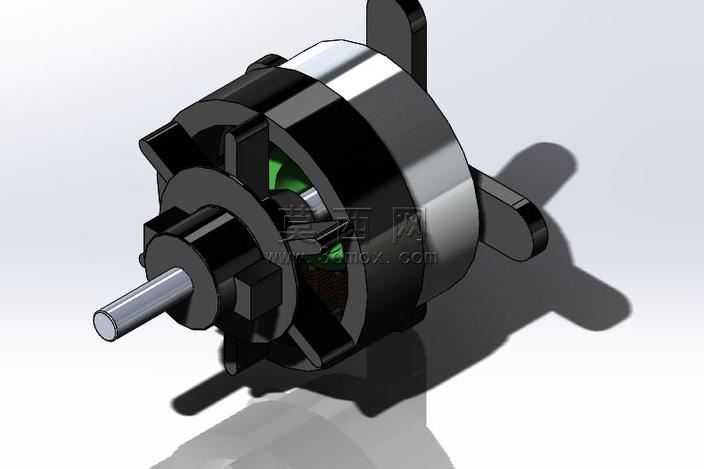

本模型为适配小道具飞机的Turnigy外转子无刷电动机，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循航模无刷电机的实际尺寸比例，对核心结构进行了精细化还原。建模初始阶段先以旋转凸台特征完成电机主轴的构建，主轴采用台阶式轴径设计，对应轴承安装位、卡簧限位槽、输出轴段的不同尺寸，保证轴类零件的同轴度公差符合装配要求。电机外壳部分采用多实体建模方式，外转子机壳为导磁金属材质，建模时通过拉伸切除特征完成周向均匀分布的散热槽结构，既还原了实物的减重散热设计，也保证了机壳的结构强度；机壳表面的安装支耳采用对称式十字布局，支耳上预留的安装孔位完全匹配航模机架的标准安装尺寸，可直接用于虚拟装配验证。电机内部结构还原了定子铁芯、绕组、永磁磁钢的排布关系，定子部分通过圆周阵列特征完成多槽铁芯的建模，绕组部分采用包覆特征模拟漆包线的排布形态，磁钢则通过等距阵列贴合在外转子内壁，清晰展示无刷电机的工作原理结构。渲染阶段对不同部件赋予了对应材质：主轴赋予抛光金属材质，还原钢材的金属光泽与机加工纹理；外转子机壳赋予哑光黑色硬质阳极氧化材质，搭配金属银边的高光质感，还原航模电机的外观工艺；内部绕组赋予深绿色绝缘漆材质，磁钢赋予深灰色永磁体材质，通过不同材质的区分清晰展现电机的内外结构层次。设计过程中重点考虑了模型的装配合理性，所有配合面均预留了合理的装配间隙，转动部件与固定部件之间无结构干涉，既可以用于航模动力系统的结构展示，也可作为航模整机装配的配套动力部件模型，满足教学演示、产品设计参考等多场景使用需求。
