BA250S4隔爆型三相异步电动机三维模型

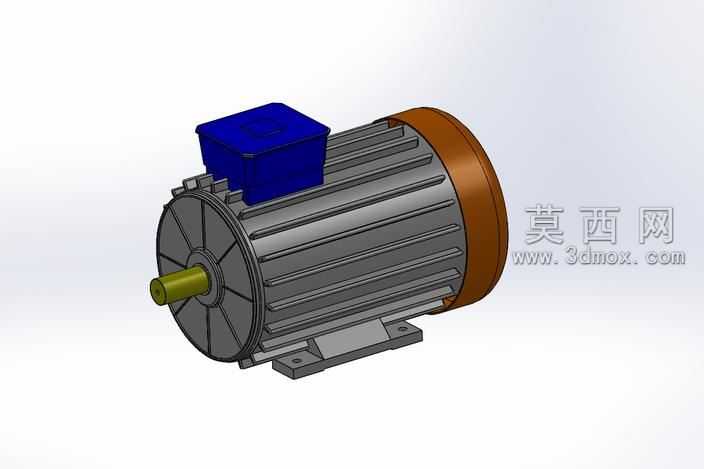

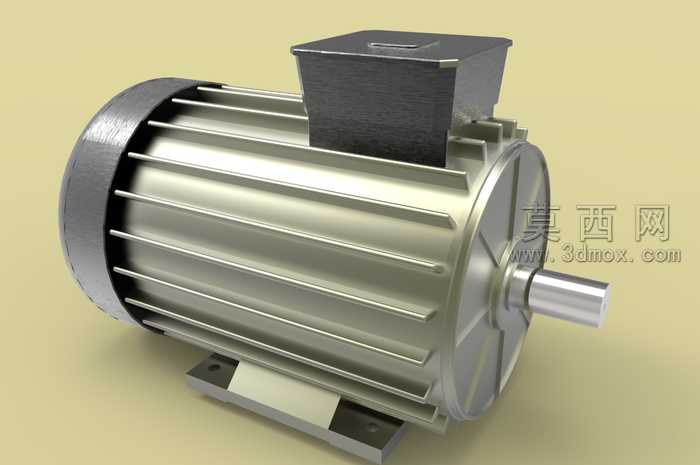

本模型为BA250S4隔爆型三相异步电动机的三维数字化设计成果，建模过程严格遵循隔爆型电机的行业设计规范，完整还原了该型号电机的全部结构特征。建模阶段采用SolidWorks软件完成全参数化建模，首先从电机的核心安装基准——卧式底脚安装座开始搭建，通过拉伸、切除、阵列等基础特征完成带安装孔的铸铁底脚结构，保证安装孔位的中心距、孔径尺寸完全匹配实际工业安装标准。随后构建电机的定子机壳部分，针对机壳表面的轴向散热筋结构，采用线性阵列结合筋特征命令完成，精准还原散热筋的排布密度、凸起高度与倾斜角度，确保模型能够直观体现电机的散热结构设计逻辑。模型前端的端盖部分，通过旋转凸台命令构建端盖主体轮廓，再通过圆周阵列完成端盖的固定螺栓孔、轴承室的密封槽结构，还原端盖与机壳的止口配合结构，清晰展示两者的装配定位关系。输出轴部分采用阶梯轴结构建模，准确还原轴伸端的直径、长度以及键槽的尺寸位置，轴表面做金属光泽材质处理，模拟实际转轴的精加工金属质感。电机顶部的接线盒部分，单独构建盒体与盒盖的装配结构，还原接线盒的防爆密封面设计，接线盒采用深蓝色工程塑料材质渲染，与机壳的灰铸铁材质、端盖的棕褐色铸铝材质形成明确的视觉区分，不同部件的材质粗糙度、反光度参数均按照实际物料特性调整，铸铁件设置哑光粗糙质感、金属加工面设置高光金属质感、塑料件设置半哑光质感，渲染后各部件辨识度高，结构层次清晰。模型还完整还原了电机尾部的风罩结构，风罩的通风孔采用圆周阵列排布，既保证外观还原度，也清晰展示电机的风冷散热路径。整个建模过程遵循自底向上的装配设计思路，各零部件之间保留完整的装配约束关系，可直接用于虚拟装配验证、干涉检查，也可作为工业自动化产线布局、设备配套选型的三维素材使用，模型的结构比例完全按照实物1:1还原，无结构缺失与比例失真问题，能够直观展示隔爆型电动机的外部结构特征与各部件的装配关系。
