小型电动机通风散热端盖结构设计

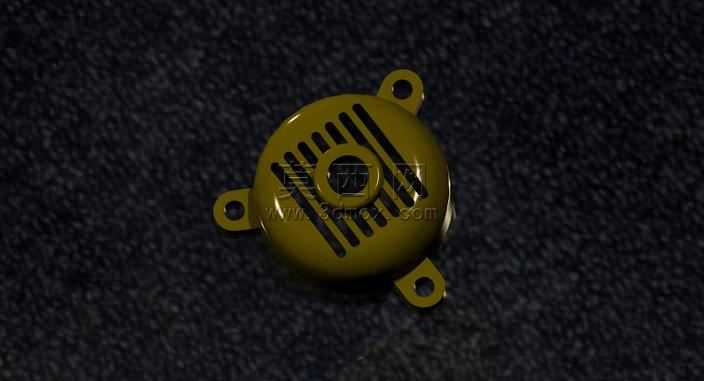

本作品为小型电动机配套的风机端盖三维设计模型，整体建模过程围绕电机运行时的通风散热需求与装配适配性展开，在三维建模阶段首先完成端盖主体的基准定位，以电机转子轴心为中心建立全局坐标系，先绘制端盖的圆形主体轮廓，结合小型电机的安装尺寸预留中心轴孔的配合公差，确保端盖装配后与电机主轴无干涉。端盖周向均匀分布三个带安装孔的固定耳，建模时对固定耳与主体的衔接位置做圆角过渡处理，避免应力集中导致安装时出现开裂问题，每个固定耳的安装孔位置严格匹配电机机壳的对应螺孔坐标，保证装配时的定位精度。端盖正面设计多道平行的通风格栅，格栅的宽度、间距经过反复调整，既保证足够的通风通流面积，让电机运行时风机产生的气流可以顺畅穿过端盖带走绕组与铁芯产生的热量，又避免格栅间隙过大导致外部异物进入电机内部造成损坏，格栅的棱边做微小倒角处理，去除建模时的尖锐棱角，还原实际注塑零件的工艺特征。材质渲染阶段选用哑光工程塑料材质，还原这类小型电机端盖常用的酚醛树脂或阻燃ABS材质的质感，调整材质的漫反射与粗糙度参数，模拟塑料件表面的细微磨砂质感，搭配深色植绒背景完成渲染，突出端盖的结构轮廓与细节。设计过程中充分考虑端盖与电机风机的组装适配性，端盖内侧预留风机叶轮的容纳空间，内壁与叶轮外缘保留合理的安全间隙，同时在端盖内侧设计定位卡扣结构，无需额外紧固件即可完成风机组件的预固定，简化整体装配流程。整个模型的结构细节完整还原实际量产零件的特征，所有配合面的尺寸公差、安装结构的位置精度都符合小型电机的装配要求，既满足通风散热的功能需求，也兼顾零件生产的注塑工艺可行性，避免出现壁厚不均、倒扣难以脱模的结构问题。
