三工位气动卡盘夹持模组结构设计

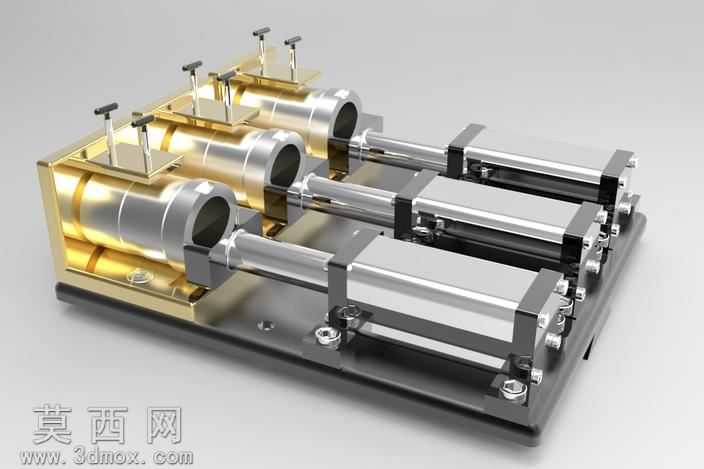

本作品为三工位并列式气动卡盘夹持模组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动部件都做了干涉校验，确保各组件在装配与运动过程中无结构冲突。渲染阶段采用金属材质分层处理方案，卡盘主体的黄铜材质部分调整了金属粗糙度与反射参数，还原出铜合金温润的金属光泽与细微的使用质感；气缸、导轨等钢制部件采用高反光镀铬金属材质，通过环境光遮蔽效果强化金属部件的硬朗质感，安装底板采用哑光发黑的金属处理效果，与亮面的运动部件形成明确的材质层次区分，整体渲染光影柔和，结构细节清晰可辨。结构设计上采用三工位并列排布方案，三组卡盘沿安装底板纵向等距排列，每组卡盘对应独立的气动驱动气缸，气缸通过直线导轨与卡盘的推拉机构连接，保证夹持动作的直线度与稳定性；卡盘顶部设置手动调节旋钮，可在调试阶段对夹持行程、夹持预紧力进行微调，适配不同直径的轴类工件装夹需求；底板上预留标准化安装孔位，可直接集成到自动化生产线的工件上料、检测、流转工位中。设计思路围绕模块化、快换式工装需求展开，将夹持执行、动力驱动、导向支撑三个功能模块做独立拆分，各模块之间通过标准化紧固件连接，后期维护更换部件时无需拆解整体结构，可大幅降低设备运维的时间成本；整体结构兼顾手动调试与自动化驱动两种使用场景，既可以作为独立的工装夹具用于小型机加工工位的工件装夹，也可以作为功能单元接入自动化装配流水线，完成工件的定位夹持工序，结构设计紧凑，空间利用率高，各运动部件的行程预留充足，可适配一定尺寸范围内的不同规格工件装夹需求。
