莫尔德标准注塑模具三维结构设计

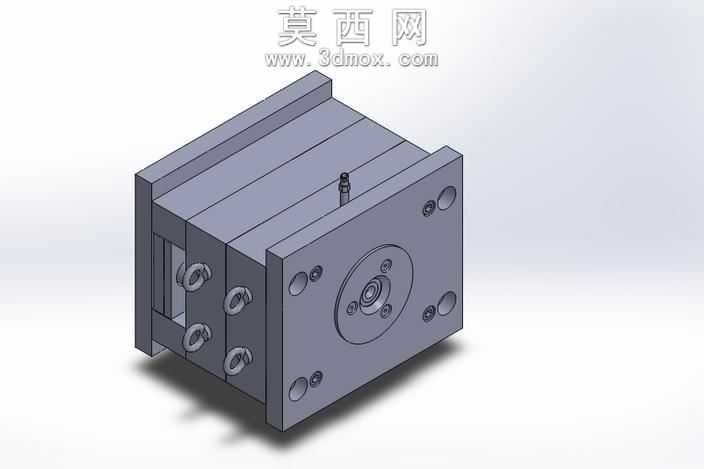

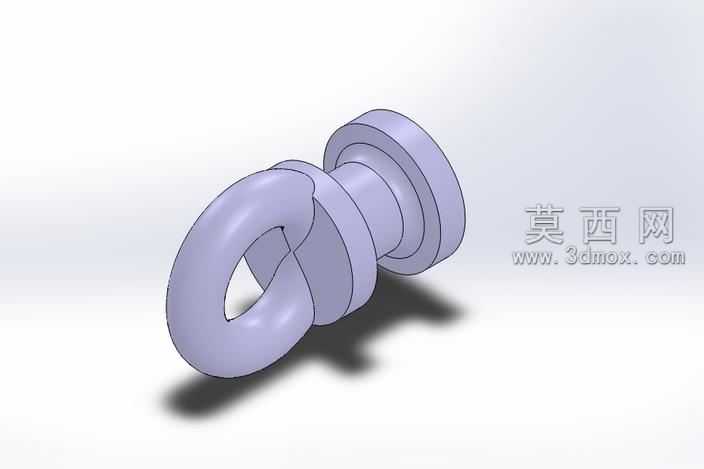

本作品为标准两板注塑模具三维结构模型，采用三维机械设计软件完成全参数化建模，整体建模过程严格遵循注塑模具设计规范与机械装配逻辑，完整还原了工业量产注塑模具的全部核心结构。模型整体采用叠层式模架布局，从定模侧到动模侧依次排布定位圈、浇口套、定模板、动模板、支承板、垫块、顶出固定板、顶出底板、动模座板等标准模架组件，各板件之间通过精密导柱导套实现合模导向定位，保证开合模过程中的同轴度与运动精度。模型外观渲染采用工业级金属材质表现，模架主体赋予调质钢材的哑光金属质感，表面做了均匀的喷砂纹理处理，吊环、紧固螺丝等标准件采用镀锌亮面金属材质区分，导柱导套配合面做了高精度磨削的亮面效果，整体渲染光影柔和，结构层次清晰，能够直观展现模具各部件的装配关系与位置布局。结构细节上，定模侧设置了标准法兰式定位圈，用于注塑机射嘴与模具浇口的精准对中，浇口套采用标准台阶式结构嵌入定模板，保证进胶通道的顺滑无死角；动模侧设置了多组吊环螺丝安装位，满足模具吊装转运的工艺需求，模板侧面均匀排布内六角紧固螺丝，实现各板件的刚性锁紧；合模面设置了多组精定位结构，保证型腔与型芯的合模精度，避免成型过程中出现飞边错位问题。设计思路上，本模型采用标准化模架选型思路，所有板件厚度、螺丝孔位、导柱直径均参考行业通用标准模架参数设定，顶出系统预留了标准顶针安装位置，冷却系统可根据成型产品需求在模板内排布循环水路，整体结构具备极强的工程实用性，既可以作为注塑模具设计的教学参考案例，也可以在此基础上修改型腔型芯结构，快速适配不同注塑产品的量产模具开发需求，帮助设计人员理解注塑模具的整体装配逻辑与各部件的功能作用。
