Ute车载托盘起重吊运装置结构设计

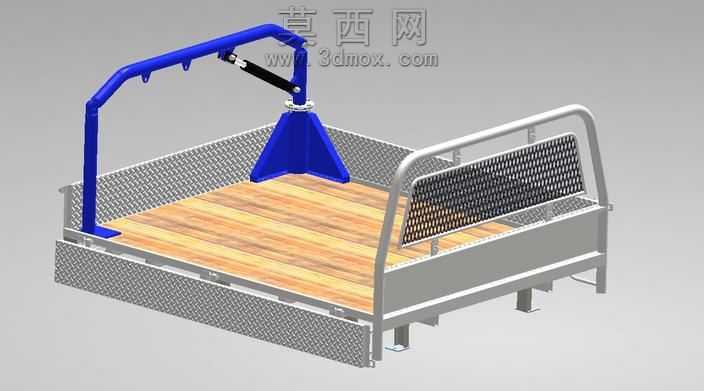

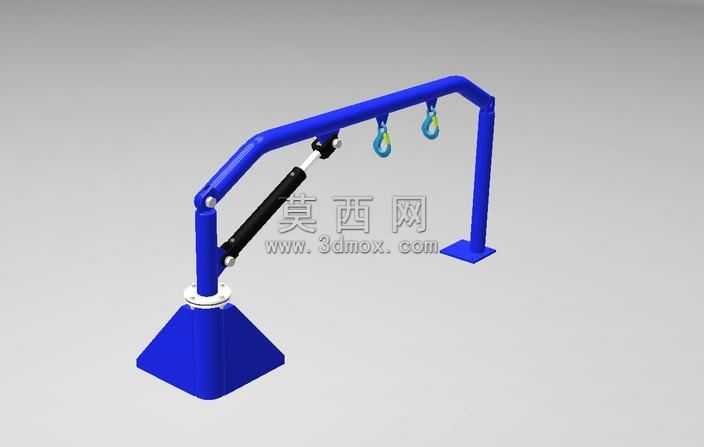

本作品为适配Ute车型货厢的托盘起重装置三维模型，整体建模过程严格遵循实际车载起重设备的尺寸比例与装配逻辑，采用三维参数化建模方式完成全零件构建，所有部件均保留可编辑的建模特征，方便后续根据不同车型货厢尺寸、额定载重需求进行参数调整。模型渲染阶段采用写实材质方案，货厢底板的木质纹理通过纹理贴图配合凹凸通道模拟真实木板的拼接缝隙与自然肌理，货厢围网、侧边护栏采用拉丝金属材质，还原钢制防护构件的哑光金属质感，起重吊臂主体采用高亮蓝色工程漆面材质，搭配黑色气弹簧支撑杆、银色连接销轴等细节部件，不同材质间的粗糙度、反光度参数经过反复调试，最终渲染效果清晰区分各功能部件，直观展现装置的整体外观与装配关系。结构设计上，起重装置采用单立柱悬臂式结构，立柱底部通过螺栓紧固结构固定在货厢前端角落位置，不占用货厢主要载货空间，悬臂采用弯折式流线型设计，在保证结构强度的同时避免吊运过程中与货厢护栏发生干涉，悬臂与立柱之间设置可回转连接结构，可实现一定角度范围内的水平回转，方便调整吊取位置，吊臂与立柱之间加装气弹簧支撑构件，可辅助吊臂完成俯仰角度调节，降低操作时的施力强度，吊具末端采用锥形定位吊座，可适配标准托盘的吊装定位需求，额定载重设定为750公斤，满足轻型货物的车载装卸需求。设计思路围绕车载场景的实用性展开，充分考虑Ute车型货厢的空间限制，整体装置结构紧凑，安装后不影响车辆正常载货行驶，所有连接部位均设置加强结构，保证起重作业时的结构稳定性，同时兼顾拆装便捷性，可根据使用需求快速完成装置的加装与拆卸，适配多场景下的轻型货物装卸作业需求，模型完整还原了装置与货厢的装配关系，可直接用于结构验证、作业演示、方案展示等场景。
