Sacador二世多功能机械夹持穿刺装置

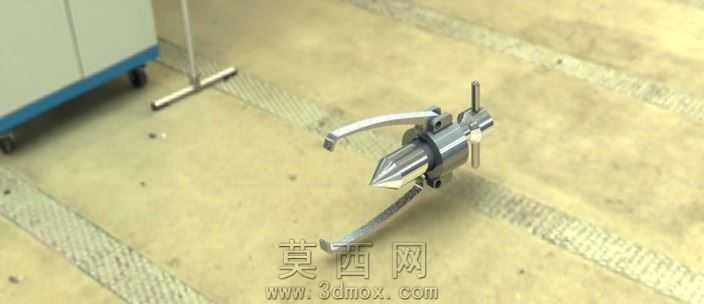

本作品为Sacador二世多功能机械夹持穿刺装置，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，对每一处结构的尺寸公差、装配间隙都做了精准设定，确保模型可直接对接后续的工程图导出与生产加工环节。从结构设计来看，装置核心由前端穿刺锥头、中部旋转锁紧主体、三组弧形夹持臂、尾部操作旋杆四个功能模块组成，前端穿刺锥头做了多面切削的刃口设计，建模时通过放样、切除特征精准还原锥头的切削角度，保证穿刺作业时的受力均匀性；中部主体为回转式金属结构，内部设计有联动滑槽结构，通过旋转尾部旋杆即可带动三组弧形夹持臂同步完成收张动作，实现对目标物件的抱紧夹持与穿刺定位的协同作业。材质渲染阶段，针对不同部件做了差异化材质设定：主体金属结构采用抛光不锈钢材质，调整金属粗糙度参数至0.15，添加细微的环境反射效果还原金属冷硬质感；弧形夹持臂做了哑光金属处理，模拟经过表面淬火处理的工装部件质感，同时在部件边缘添加轻微的倒角高光，凸显机械加工的精密细节；操作旋杆部分做了防滑纹理的凹凸建模，搭配磨砂金属材质，还原实际操作时的握持触感。设计思路上，该装置主打小型工装场景的多功能集成，将穿刺定位与夹持固定功能整合在同一回转机构上，摒弃传统工装需要多部件配合的冗余结构，整体体积小巧、操作逻辑简单，仅需单手握持旋转即可完成全部操作流程，可适配小型工件定位、薄壁件穿刺固定等多种作业场景。建模过程中对内部联动结构做了运动仿真验证，确保夹持臂收张行程与锥头进给行程匹配无干涉，每一处铰接位置都预留了合理的装配间隙，避免实际生产装配时出现卡滞问题，整体模型结构完整，细节还原度高，可作为同类小型工装设计的参考原型，也可直接用于3D打印验证、机械结构教学演示等场景。
