摩托车三夹面夹连接结构件

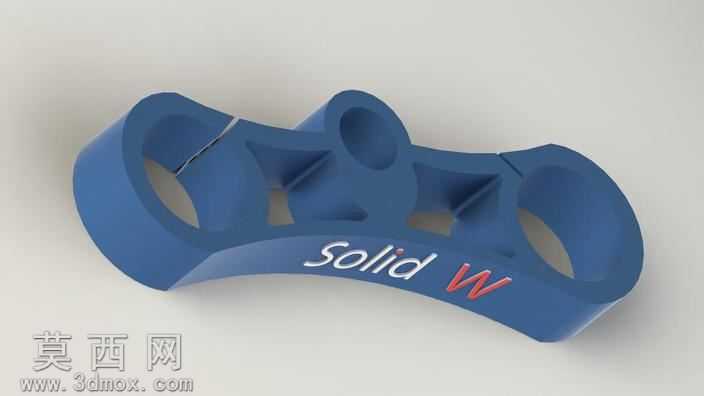

本作品为摩托车配套的三夹面夹结构件，采用三维参数化建模方式完成全流程设计，建模阶段以实际摩托车车把连接的装配尺寸为基准，先绘制整体弧形轮廓的基准草图，通过拉伸、切除、圆角等基础特征搭建主体框架，再针对三个夹持孔位分别做同轴度约束，保证后续装配时与车把、上联板等部件的匹配精度。模型中部采用镂空式加强筋结构设计，在保证整体结构强度的前提下尽可能降低零件自重，筋位的过渡位置全部做了R角处理，避免应力集中导致的使用断裂问题。渲染阶段为模型赋予了哑光蓝色工程塑料材质，模拟实际产品采用的玻纤增强尼龙注塑后的表面质感，材质参数调整了适当的粗糙度与环境反射率，让渲染效果更贴近真实量产零件的视觉表现，同时在零件表面添加了标识字符的浮雕特征，还原产品的外观细节。结构设计上，两侧的夹持开口预留了锁紧间隙，可通过配套紧固件实现对管件的抱紧固定，中间的凸台孔位用于与摩托车上联板的定位连接，整体弧形曲率完全匹配摩托车前部的安装空间，不会与周边的走线、覆盖件产生干涉。设计过程中反复校核了各部位的壁厚，主体壁厚保持均匀一致，避免注塑生产时出现缩痕、翘曲等工艺缺陷，所有孔位的边缘都做了倒角处理，既提升装配时的导向便利性，也去除加工毛刺提升使用安全性。
