带可口可乐标识手提式塑料储液壶结构设计

　　日常快消品流通场景里，这类带一体化提手的硬质塑料储液容器应用覆盖范围极广，从餐饮门店的糖浆分装、车用养护液的零售包装，到民用消杀溶剂、餐厨调味液的大容量盛装，都能见到同结构壶体的身影。不同于薄壁一次性吹塑瓶，这类中等容量的储液壶需要兼顾堆码承重、手持搬运的抗形变能力，同时要适配自动化灌装线的卡瓶定位、旋盖封口工序要求，结构设计阶段需要平衡壁厚分布、加强筋布局与材料用量的关系。

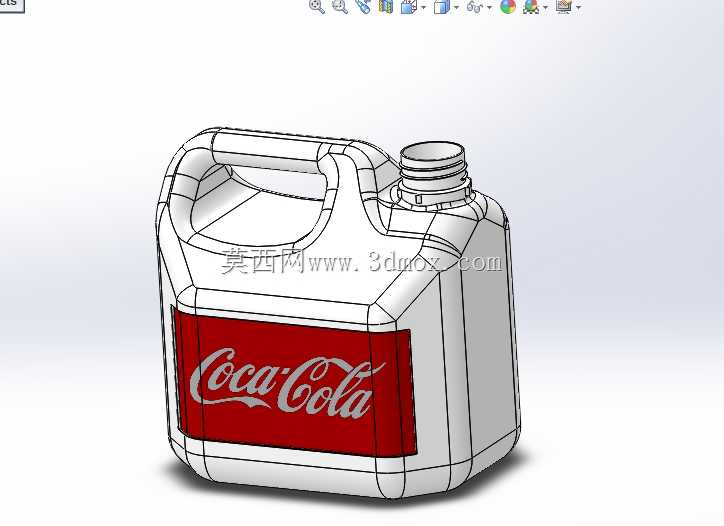

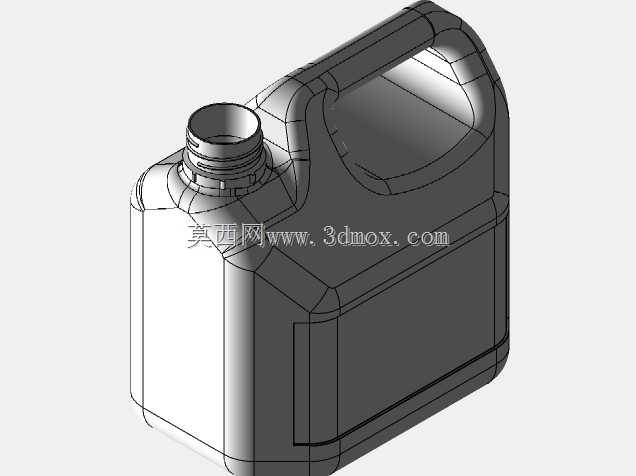

　　从结构细节来看，壶身采用带大圆角过渡的近似长方体构型，四个立面的转角全部做R12以上的圆弧过渡，避免吹塑成型过程中角位料流堆积不足导致的壁厚偏薄问题，同时也能减少跌落冲击时的应力集中。提手部分与壶身上部做一体化融合设计，提手内孔的轮廓完全贴合成年人四指弯曲的自然弧度，孔边做全周R3的倒圆处理，长时间满壶承重搬运时不会勒手；提手与壶身连接的根部做了渐变加厚处理，从提手截面3mm的壁厚逐步过渡到壶身主体2mm的壁厚，避免连接处出现应力突变导致提手根部开裂。壶口位置采用标准外螺纹结构，螺纹牙型为梯形圆牙，适配市面通用的旋封防盗盖，螺纹段下方设计有一圈直径略大于螺纹外径的定位凸台，既可以作为灌装线卡瓶机构的定位基准，也能在旋盖时给瓶盖密封圈提供平整的贴合面，保证密封可靠性。

　　壶身正面预留了平整的标签贴附区域，该区域做了微凹0.2mm的下沉处理，贴标时标签边缘不会因为运输摩擦起翘，同时下沉面的平面度控制在0.1mm以内，保证自动贴标机作业时标签无气泡、无褶皱。壶底设计有六个均匀分布的点状支撑脚，支撑脚高度2mm，既可以让壶底与堆放平面留出间隙，避免壶底直接接触地面的水渍、污渍，也能在堆码时让上层壶的支撑脚嵌入下层壶顶部的对应定位凹槽，提升整托堆码的稳定性，堆码三层时整体偏移量不超过5mm。

　　设计过程中首先确定的是2.5L的标称容量，根据HDPE吹塑材料的成型收缩率，反推壶体的内腔尺寸，保证常温下灌装额定容量液体时，液面距离壶口密封面留有30mm的安全间隙，避免搬运晃动时液体溢出。提手位置的重心匹配是设计重点，满壶状态下整体重心落在提手受力中心的正下方，单手提持时壶身不会出现前倾或侧翻，不需要额外施加扶正的力矩。壁厚分布通过模流分析做了多轮优化，壶身主体壁厚控制在1.8-2.2mm之间，提手、壶口、壶底支撑位置的壁厚加厚到2.5-3mm，在整体重量控制在120g以内的前提下，满足1.2m高度自由跌落无开裂、堆码承重50kg无永久形变的测试要求。

　　安装与适配边界方面，壶体的最大外轮廓尺寸为长180mm、宽120mm、高260mm（含壶口），提手最高点距离壶身顶部25mm，可适配市面上主流的直线式灌装机旋盖工位，输送线导轨间距调整到190mm即可顺畅通行，不需要额外更换定制工装。壶口螺纹规格适配通用38mm口径的瓶盖、导流嘴配件，下游用户可以根据自身灌装的液体属性，选配防漏内塞、尖嘴导流头、儿童安全盖等不同配件，不需要修改壶体主体模具。壶身侧面预留了容量刻度的模刻位置，刻度从500ml到2500ml每500ml做一个标识线，方便用户使用时观测剩余容量。针对低温存储场景，壶身材料选用耐低温HDPE牌号，-20℃环境下仍能保持足够的冲击韧性，不会因为低温脆化出现开裂漏液问题。
