林业液压抓木夹爪作业装置结构

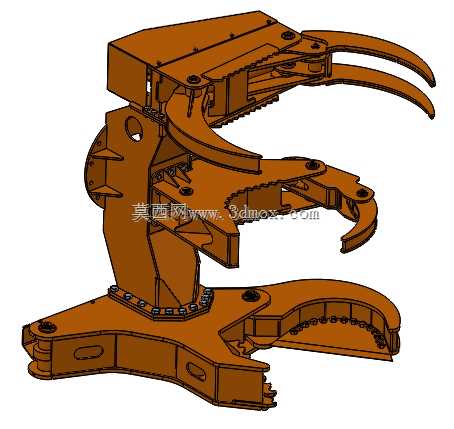

　　这款液压驱动的夹爪属具，核心适配于林业采伐、木材转运场景下的原木抓取作业，可挂载于挖掘机臂端、拖拉机前置挂点或是固定式木材加工上料工位，替代传统人工捆扎、搬运的作业模式，单爪额定抓取负载覆盖0.8-2.5吨径级原木，适配120-400mm直径的圆木、方木抓取需求，在林区集材、贮木场归垛、板材加工厂上料、生物质原料堆场转运等场景都能适配。从结构设计逻辑来看，整体采用多瓣弧形爪齿铰接布局，上半部分设置两组平行弯爪，下半部分对应设置两组承托弯爪，所有爪齿的铰接点均做了镶套耐磨处理，铰接轴采用40Cr调质处理，表面高频淬火硬度达到HRC45-50，避免长期重载抓取带来的轴孔磨损旷量。爪体内侧的齿形采用断续式凸起刃口设计，并非连续光滑弧面，

　　抓取时齿尖能嵌入木材表层1-3mm，即使是表面带树皮、沾有泥雪的湿滑原木，也不会出现抓取滑脱的问题，同时齿形做了圆角过渡，不会过度破坏木材表层完整性，避免后续加工环节出现过多废损。驱动单元采用单组大缸径液压油缸配合连杆同步机构，无需多缸独立控制就能实现所有爪瓣的同步开合，开合行程覆盖0-520mm，液压系统工作压力设定在16-21MPa区间，和常规工程机械的辅助液压输出压力完全匹配，挂载时无需额外加装调压阀组，直接对接主机液压油路即可完成调试。安装基座采用标准法兰盘连接结构，法兰面设置8组均布M20螺栓孔，螺栓孔分布圆直径为380mm，基座中心预留液压油道通孔，避免外接油管在属具回转时出现缠绕干涉，整体属具的回转支撑集成在基座内部，

　　可实现360度全回转，回转阻尼可通过油路节流阀调整，适配不同作业节奏下的对位需求。从安装边界来看，整体闭合状态下的最大外轮廓尺寸为1120mm860mm790mm，完全张开状态下爪尖最大跨距达到1250mm，挂载时需保证主机前端的最小预留安装空间不小于1300mm1000mm900mm，避免作业回转时和主机臂架、护罩结构发生碰撞。结构受力层面，所有爪臂的板材均采用Q355B低合金结构钢焊接成型，主受力板厚度为16mm，铰接点位置额外焊接20mm厚加强筋板，焊接后整体做去应力退火处理，消除焊接残余应力，避免长期重载作业出现焊缝开裂、结构变形问题。爪尖部分采用可更换式耐磨合金头设计，磨损后无需整体更换爪臂，仅需拆卸螺栓更换耐磨头即可，

　　大幅降低现场维护成本。油路布局全部采用内置油道设计，外接管路均加装钢丝护套，避免林区作业时被树枝剐蹭、被木材磕碰造成油管破损漏油，所有铰接位置均加装防尘密封圈，能阻挡木屑、泥沙进入铰接摩擦副，延长润滑脂的更换周期，日常维护仅需每500作业小时通过注油嘴补充锂基润滑脂即可。实际作业过程中，这款夹爪的闭合速度可通过液压流量调整，空载状态下全行程开合时间不超过2秒，重载抓取时能自动实现压力自保，当抓取压力达到系统设定值后液压锁自动锁止，即使出现液压管路泄压的极端情况，爪瓣也不会意外张开导致原木脱落，保障作业现场的设备与人员安全。和常规的两瓣式抓木叉相比，四瓣环抱式的结构在抓取不规则形状的枝桠材、短料头时也能实现可靠包覆，不会出现物料散落的问题，在处理小径级薪柴、造纸木片原料时的作业效率比两瓣结构提升40%以上。
