箱体类机械零件三维结构设计作品

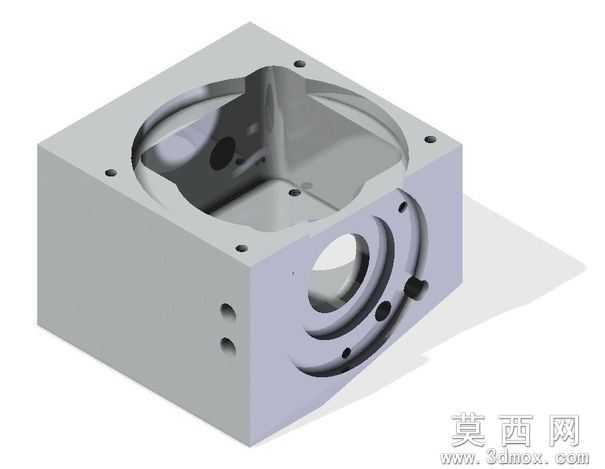

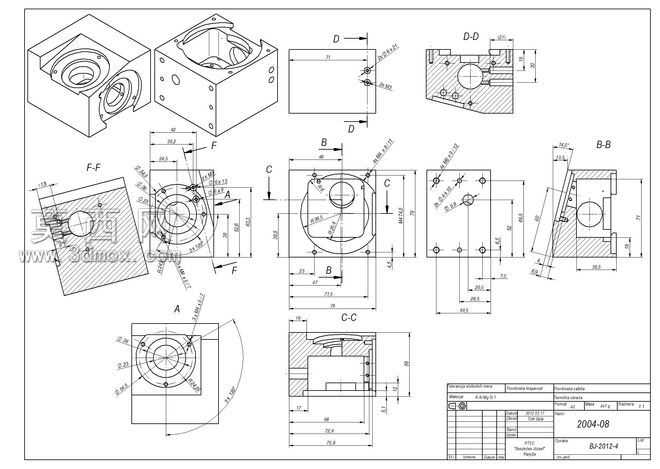

本作品为典型箱体类机械零件的三维建模成果，建模过程依托三维设计软件完成全参数化构建，全程遵循机械零件设计的工艺合理性与结构实用性原则。建模初期先梳理零件的功能定位，明确该箱体作为传动部件容纳载体的核心作用，以此为基础确定整体方块式的基体轮廓，优先保证基体的结构刚度，为后续各类安装结构的布设提供稳定的基础载体。在细节结构搭建上，首先完成主体大直径同轴轴承安装孔的特征构建，严格控制孔系的同轴度公差预留，孔壁处设计多层阶梯定位台，用于适配轴承外圈的安装定位，同时在孔周均匀布设螺纹安装孔，用于端盖的紧固连接，保证传动部件运转时的密封与定位稳定性。零件侧面设计有侧向伸出的轴孔结构，该结构与主体内腔的轴承孔形成空间垂直的轴系交汇，用于传递交错轴系的动力，侧向轴孔同样设置阶梯定位结构与安装孔位，同时在孔侧设计缺口式避让结构，避免装配时与外接传动部件产生运动干涉。零件顶面设计有三角形加强筋结构，从基体边角延伸至主轴承孔边缘，在不额外增加零件整体壁厚的前提下，大幅提升主轴承孔周边的结构强度，降低设备运转时孔系受载荷产生的形变量，提升零件的使用寿命。零件的边角处全部做倒角与圆角过渡处理，既消除机械加工后的锐边安全隐患，也优化了零件的应力分布，避免载荷集中导致的结构开裂。材质渲染阶段采用灰铸铁材质效果，还原这类箱体零件常用的铸造材质质感，表面做哑光喷砂处理效果，贴合实际工业零件的表面处理工艺，渲染时调整光照角度，清晰展现各个孔系、加强筋、安装位的结构细节，方便使用者直观理解零件的结构特征与装配逻辑。整个建模过程严格遵循机械设计的公差配合要求，所有安装孔位、定位面的尺寸都预留了合理的加工余量与配合公差，既可以作为机械设计教学的典型箱体类零件案例，也可用于后续的工程图导出、数控加工编程或者虚拟装配仿真使用，完整还原了这类承载式箱体零件从功能需求到结构落地的完整设计思路，兼顾了结构的实用性与工艺的可实现性。
