AC220V网络用漏电保护器结构设计

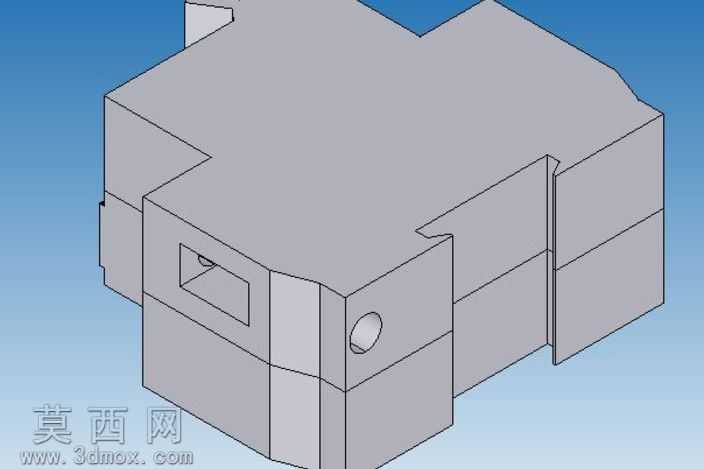

本作品为适配AC220V网络供电场景的漏电保护器三维建模设计，建模过程中以民用供电系统漏电防护的实际安装、功能需求为核心导向，先梳理漏电保护器的核心功能逻辑：即实时监测供电回路的剩余电流值，当回路出现漏电、触电等异常情况，剩余电流达到动作阈值时快速切断电源，避免人身触电、线路起火等安全事故，同时适配网络供电场景的安装空间、接线布局要求。建模阶段先完成整体壳体的轮廓搭建，采用模块化分层的壳体结构设计，将整体外壳分为上盖、中框、底座三个核心部分，各部分之间通过卡扣结构实现免螺丝快速装配，既提升生产组装效率，也方便后期运维时的拆卸检修。壳体外观做了边角倒圆角处理，避免安装使用过程中尖锐边角划伤操作人员，同时在壳体对应接线位置预留了标准化的接线孔位，适配常规220V供电线路的导线线径，接线孔旁做了凹凸的标识位设计，可清晰标注火线、零线的接入位置，避免接线错误导致的设备失效。壳体侧面预留了标准导轨安装的卡扣结构，可直接适配民用配电箱内的通用安装导轨，无需额外定制安装支架，提升产品的场景适配性。建模过程中对壳体的壁厚做了均匀化处理，保证外壳结构强度的同时控制整体用料成本，外壳材质选用阻燃ABS工程塑料，渲染时赋予材质哑光浅灰的外观质感，还原工业电气产品的常规视觉效果，同时在材质参数设置上体现阻燃塑料的耐高温、抗冲击物理特性。内部结构预留了零序电流互感器、脱扣机构、接线端子等核心元器件的安装空间，各元器件的安装位做了定位筋设计，避免元器件在壳体内出现晃动移位，保证产品在长期使用过程中的结构稳定性。整体建模严格遵循电气安全相关规范，各带电部件的安装位之间预留了足够的电气安全间隙，避免出现内部爬电、击穿等安全隐患，同时整体外形尺寸紧凑，可在有限的配电箱安装空间内实现多台并排安装，适配网络布线场景下多回路供电的防护需求。
