SNH507立式带座调心轴承结构三维设计

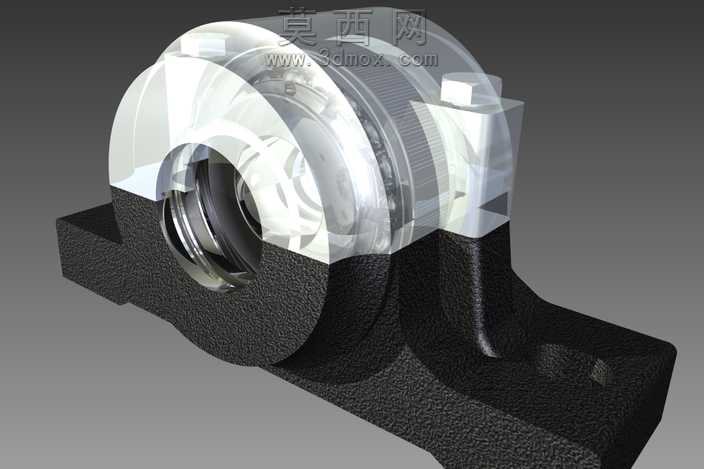

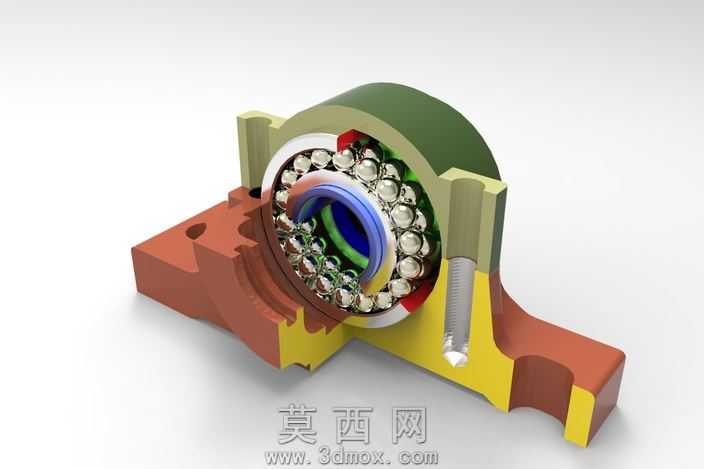

本作品为SNH507型号立式带座调心轴承的全参数化三维建模成果，建模过程严格遵循机械设计标准中对应型号轴承座的尺寸规范，完整还原了该类支撑部件的全部结构细节。建模阶段首先完成轴承座基座的轮廓构建，针对基座的安装定位孔、支撑承托面、轴承容纳腔等核心结构逐一进行特征绘制，通过拉伸、切除、倒角等基础建模操作搭建基座的主体框架，确保基座的安装尺寸、承托角度完全匹配实际工业应用的装配要求。针对内部调心轴承部分，依次完成内圈、外圈、双排滚动体、保持架、密封结构的独立建模，其中滚动体采用圆周阵列方式完成排布，严格控制滚动体的直径、数量与滚道的配合间隙，还原调心轴承可自适应微量轴系偏斜的结构特性；保持架的兜孔结构采用精准的切除特征完成，保证每个滚动体的容纳空间尺寸统一，符合轴承运转时的运动限位要求。建模过程中对各配合面的公差预留进行了结构体现，比如轴承外圈与座体腔室的过渡配合面、内圈与适配轴径的配合面都做了对应的结构区分，清晰展示各部件的装配关系。材质与渲染阶段，针对不同部件赋予对应工业材质：铸铁材质的轴承座基座还原了铸件的哑光磨砂质感，对基座的安装面做了轻微的铣削加工质感区分；轴承的金属滚道、滚动体赋予高抛光轴承钢材质，添加真实的金属反射与环境高光效果；保持架、密封件分别赋予工程塑料与橡胶材质，通过色彩与质感差异清晰区分不同功能部件；渲染时采用剖面展示的视角，将轴承座沿轴向做半剖处理，直观呈现内部轴承的装配结构、滚动体的排布方式以及各部件的位置关系，让观看者可以清晰理解带座调心轴承的内部构造与工作原理。整体设计完整覆盖了该型号轴承座从外部安装结构到内部轴承组件的全部细节，可用于机械设计教学、装配演示、相关设备的配套选型参考，结构严谨，细节还原度高，清晰展现了带座调心轴承作为传动系统支撑部件的结构特点。
