带数字轮盘的立式轴承座传动结构

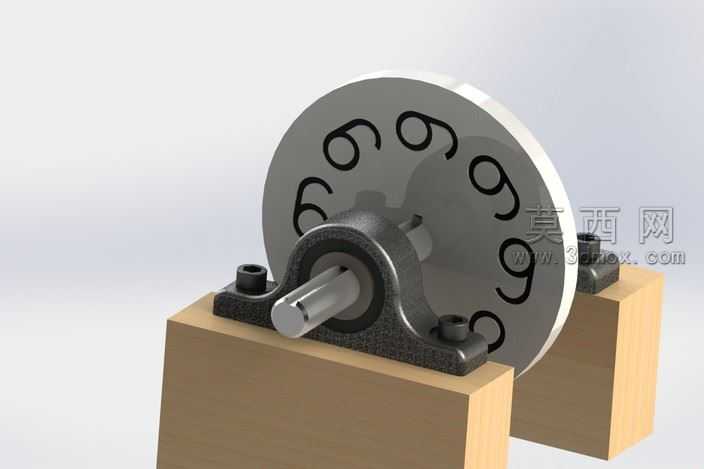

本作品为立式带座轴承搭配数字标识轮盘的轴系传动结构三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范，对各零部件的装配约束关系做了精准还原。模型首先完成立式轴承座的主体建模，对轴承座的铸造圆角、安装螺栓沉孔、轴承安装位的公差配合面做了精细化的特征绘制，还原了铸铁材质轴承座的厚重质感与结构细节；其次完成传动轴的建模，对轴的阶梯定位面、轴端倒角、与轴承内圈配合的轴颈尺寸做了精准设定，保证轴系装配的同轴度符合设计要求。轮盘部分采用圆盘式结构设计，盘面均匀排布镂空的数字标识，建模时通过草图阵列、拉伸切除完成数字镂空特征的制作，轮盘与轴的连接采用键槽定位的方式，还原了扭矩传递的结构逻辑。渲染阶段采用工作室级光照环境，对轴承座赋予铸铁哑光材质，还原铸铁件表面细微的颗粒质感；对传动轴赋予抛光钢材质，体现金属表面的高光反射效果；对轮盘赋予哑光金属银材质，突出镂空数字的轮廓清晰度；底部支撑块赋予浅木色哑光材质，与金属部件形成质感对比，提升整体渲染的层次感。设计思路上，该结构以立式轴承座作为轴系的核心支撑部件，保证传动轴转动过程中的稳定性，轮盘可作为计数、标识或演示类转动部件使用，整体结构装配逻辑清晰，各零部件无干涉，可直接用于机械原理演示、轴系结构教学参考，也可作为相关传动设备的子装配体进行调用，模型完整保留了各特征的建模历史，方便使用者根据实际需求修改尺寸参数、调整材质搭配，适配不同的使用场景。
