剖视展示式滑动轴承座三维结构设计

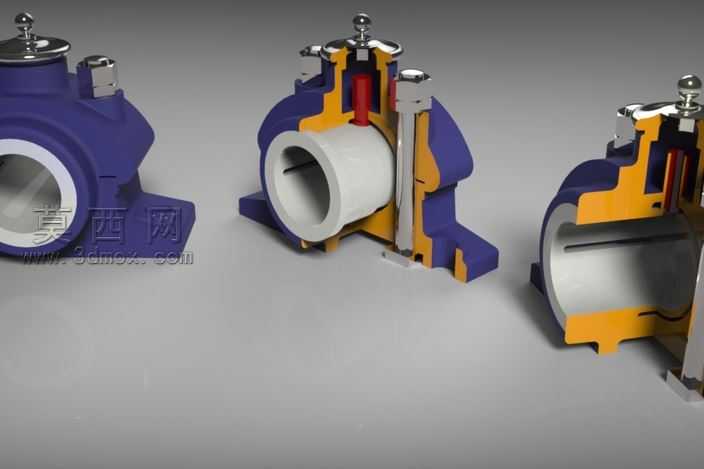

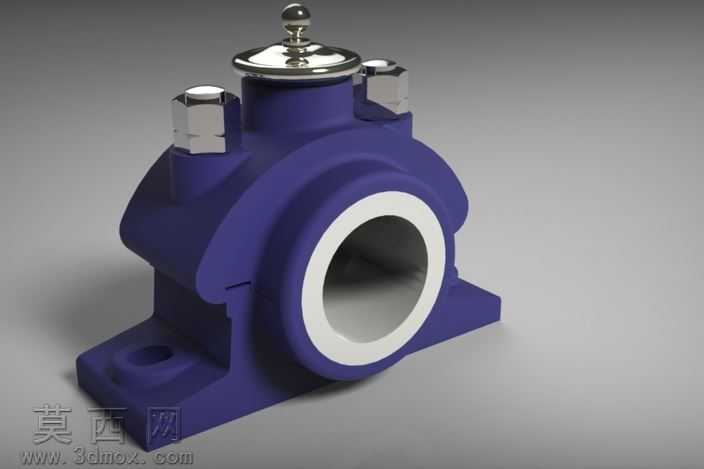

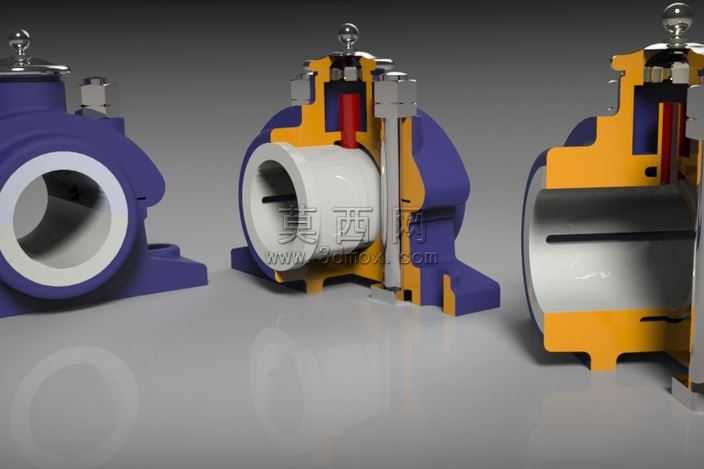

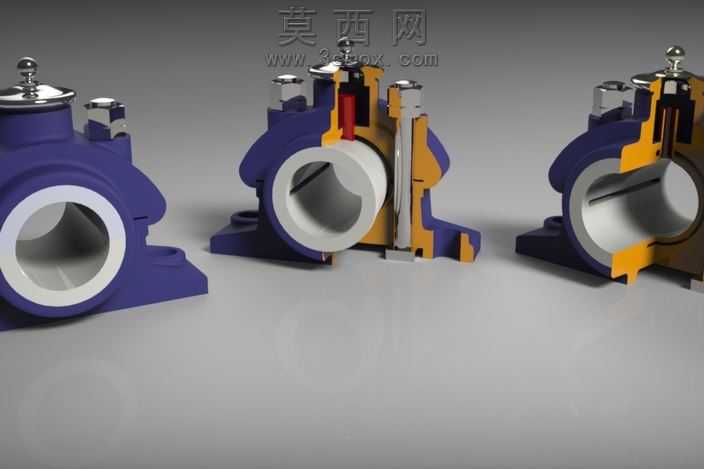

本作品为滑动轴承座的三维建模设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以轴承座的安装基准面为草图绘制平面，勾勒出底座的安装轮廓、螺栓过孔位置以及主体支撑壳体的外轮廓线，通过拉伸凸台命令生成底座与壳体的基础实体，再对壳体的轴承容纳腔进行旋转切除操作，精准控制腔体内径与轴瓦的配合公差，保证后续装配的同轴度要求。针对轴承座的剖视展示需求，建模过程中对各装配零件进行独立的特征建模，包括顶部的注油端盖、密封压盖、内部轴瓦、锁紧定位件、注油通道结构等，每个零件单独设定建模基准，确保装配时各部件的配合关系完全符合机械设计规范，比如轴瓦与壳体的过盈配合面、端盖与壳体的螺栓连接孔位都做了精准的位置约束，避免出现装配干涉问题。材质与渲染阶段，针对不同零件赋予对应材质属性，轴承座主体壳体赋予深蓝色哑光铸铁材质，还原铸铁件的磨砂质感与厚重金属感，内部轴瓦赋予浅灰白色耐磨合金材质，突出轴瓦的耐磨工作面属性，剖视露出的内部油路、定位结构赋予橙黄色金属材质，清晰区分内部功能结构，顶部的金属端盖、锁紧旋钮赋予亮面镀铬金属材质，还原标准五金件的金属光泽，渲染时采用三点布光方案，主光源从侧上方打亮模型主体轮廓，辅光源补光消除暗部死黑，背光源勾勒模型边缘轮廓，让剖视结构的层次感更加清晰，同时添加柔和的地面反射效果，提升渲染图的真实感。设计思路上采用半剖与全剖结合的展示方式，三个不同视角的模型分别展示轴承座的外部完整形态、纵向半剖内部结构、横向全剖装配关系，让观看者可以直观看到轴承座从外部安装结构到内部轴瓦支撑、注油润滑、密封锁紧的全部结构逻辑，建模过程中对所有圆角、倒角、安装沉孔等工艺结构都做了还原，保证模型不仅具备展示效果，也符合实际机加工的工艺要求，各零件之间的装配间隙、配合公差都参考机械设计手册的标准数值设定，让模型具备实际工程参考价值。
