带护栏双段梯移动式工业作业平台

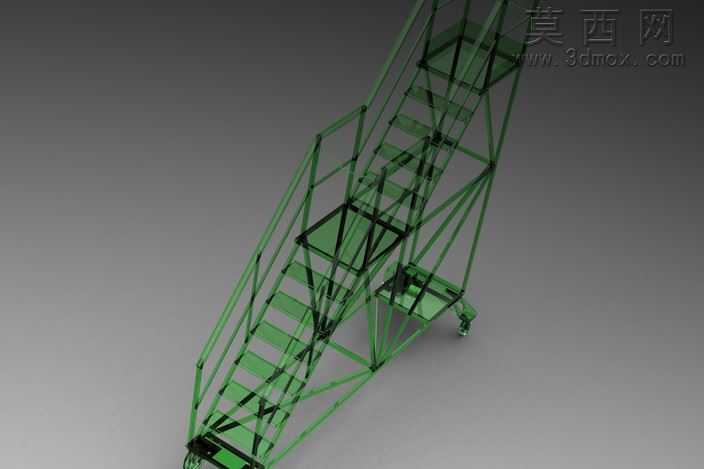

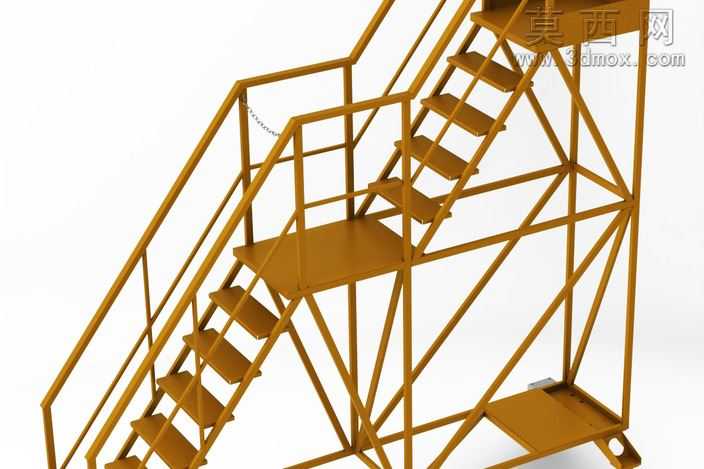

本模型为移动式工业登高作业平台，采用SolidWorks进行全参数化三维建模，整体结构按照工业现场登高作业的实际使用需求设计，建模过程中严格遵循机械结构设计规范，对每一处杆件、连接节点、踏板、平台面板都进行了1:1比例的实体建模，无结构缺失与几何错误。模型整体采用桁架式框架结构，主体框架由等截面方管型材搭建，通过交叉斜撑杆件形成稳定的三角受力结构，有效保障整体框架的抗扭、抗弯承载能力，避免作业过程中出现结构晃动、变形的问题。梯段部分采用双段折返式设计，下段梯道从底部基座斜向延伸至中间休息平台，上段梯道从休息平台斜向延伸至顶部作业平台，每一级踏板都采用防滑平板结构，踏板与梯架侧边梁采用满焊连接的模拟设计，保障踩踏受力的稳定性。两侧设置连续式防护栏杆，栏杆高度符合工业作业防护标准，在梯道入口处设置有可开合的防护链条，模拟实际使用中的防坠落防护结构。底部基座设置有带刹车功能的万向脚轮安装位，可实现平台的灵活移动与位置固定，满足不同作业点位的登高需求。材质渲染方面，整体结构采用工业黄的金属漆材质，模拟钢制构件表面喷涂防锈漆的真实质感，对管材的接缝、焊接位置做了细节处理，渲染时采用柔和的影棚光源，清晰展现结构的层次关系与杆件的空间排布，能够直观呈现平台的整体尺寸比例、结构连接方式与各功能区域的划分。设计思路上，该平台重点兼顾移动灵活性与结构稳定性，折返式梯道设计有效压缩了平台的整体占地面积，同时中间休息平台可缓解长梯攀爬的疲劳感，全框架式的桁架结构在保证结构强度的同时尽可能降低整体自重，方便现场推移换位，模型可直接用于工业作业场景的布局规划、结构受力分析参考以及非标梯台产品的设计改型参考，所有特征均保留建模参数，可根据实际使用需求调整整体高度、梯道宽度、型材规格等参数。
