蝶形螺栓压紧式手动工装夹钳结构设计

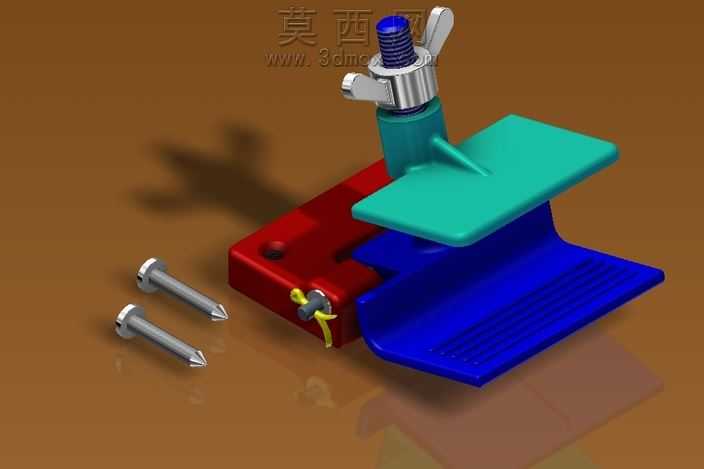

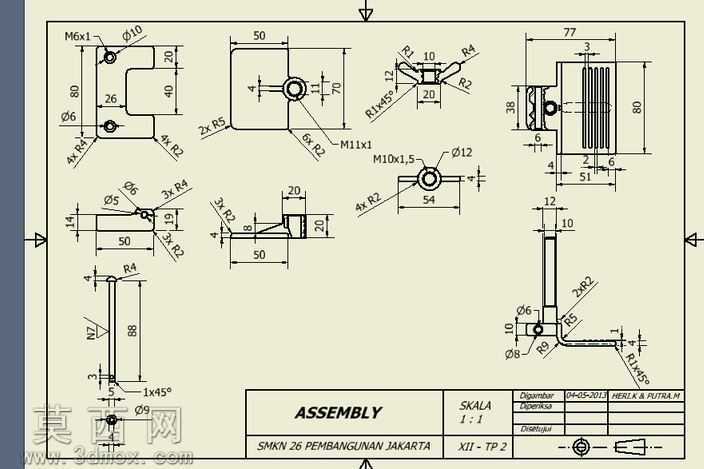

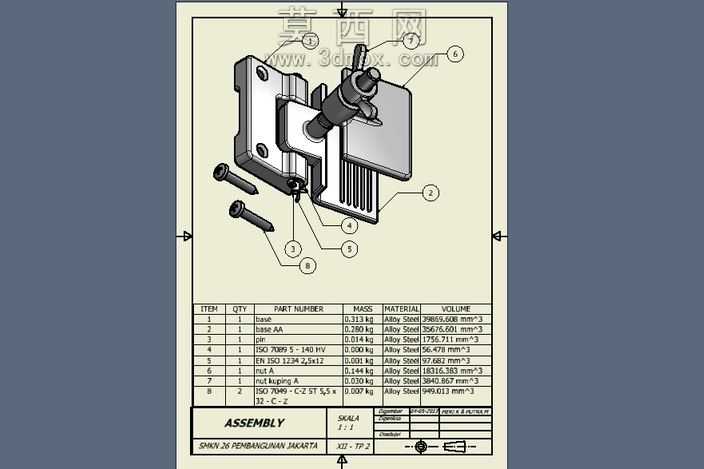

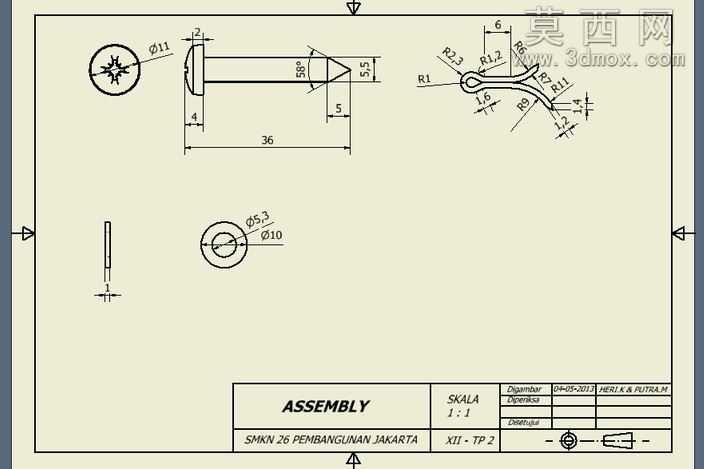

本模型为手动压紧式工装夹钳，整体采用三维参数化建模方式完成全零件建模与虚拟装配，建模过程中严格遵循机械加工的公差配合逻辑，对活动铰接部位预留合理的装配间隙，确保虚拟装配后各运动部件无干涉、可实现完整的夹紧动作模拟。模型共分为钳座主体、压紧调节组件、铰接压臂、定位紧固件四个功能模块，其中钳座采用L型折弯式结构设计，底部设置加宽支撑面以提升装夹时的稳定性，侧面预留铰接销轴安装孔位，通过带黄色拉环的锁紧销轴实现压臂与钳座的活动连接，销轴端部设置防脱结构避免使用过程中销轴脱出。压紧调节组件采用蝶形螺栓配合压块的结构，蝶形螺栓的翼型手柄无需额外工具即可手动旋转调节压紧行程，螺栓顶部设置防滑滚花结构提升操作摩擦力，螺栓与青绿色压块之间设置旋转连接结构，旋转螺栓时压块不会随螺栓同步转动，避免压块转动刮伤被夹持工件表面。压臂采用蓝色彩质的工程塑料质感材质渲染，压臂与工件接触的工作面设置密集的横向防滑齿纹，增大接触摩擦力防止装夹过程中工件移位，压臂的弯折角度经过力学优化，在螺栓施加相同压紧力的情况下可获得更大的夹紧力矩，同时降低操作时的施力强度。渲染阶段采用暖棕色纯色背景突出夹钳主体结构，不同功能零件采用差异化的材质配色区分：金属结构件采用磨砂金属材质还原真实五金件的金属质感，铰接销轴、蝶形螺栓等外露金属件添加轻微的倒角反光效果提升真实感，塑料功能件采用哑光塑胶材质，配套的两个自攻螺丝采用镀锌金属质感，表面添加细微的螺纹纹理细节。设计过程中优先考虑手动操作的易用性，整体结构无复杂异形零件，所有零件均可通过常规机加工或注塑工艺实现量产，铰接部位的结构设计兼顾了装夹效率与夹紧可靠性，既可以用于小型工件的钻孔、粘接等工序的临时固定，也可作为轻型工装用于生产线的小件定位，模型完整还原了夹钳的装配关系与运动逻辑，可直接用于工装设计参考、机构原理演示以及相关五金产品的开发验证。
