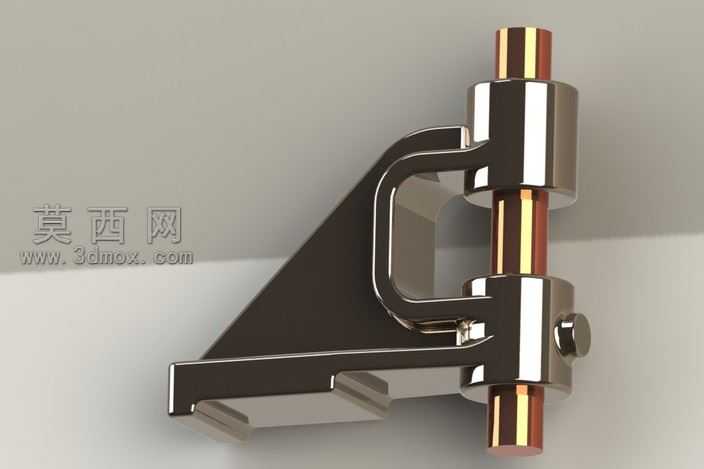

可拆卸式工业合页铰链结构三维设计

本作品为工业可拆卸式合页铰链的三维建模设计成果，建模阶段以参数化设计思路为核心，先对铰链的各组成部件进行独立草绘定位：首先确定带三角加强筋的固定安装座的基准平面，绘制安装座的侧边轮廓与三角加强筋的截面形状，通过拉伸命令生成安装座的基体结构，再对安装座与铰接臂连接的位置做圆角过渡处理，避免应力集中的同时优化外观质感。随后构建铰接臂的弯曲轮廓，采用扫掠命令生成带圆弧过渡的弯折臂结构，保证铰接臂与上下轴套的衔接处平滑无棱角，再分别绘制上下两个同轴的铰接轴套，通过布尔运算保证轴套与铰接臂为一体化结构，轴套内部预留与销轴匹配的通孔，通孔直径与销轴做间隙配合的参数设定，保证铰接转动时的顺畅度。销轴部分采用独立零件建模，绘制圆柱基体后在销轴末端添加限位凸台结构，防止铰接结构使用过程中销轴脱出。材质与渲染阶段，针对不同部件匹配对应工业材质：固定安装座与铰接臂、轴套部分采用抛光镀铬金属材质，调整材质的反射率与粗糙度参数，模拟电镀五金件的高反光金属质感，还原镀铬层表面细腻的光影反射效果；销轴部分采用紫铜材质，调整材质的漫反射颜色为红铜色调，添加轻微的金属氧化质感，与镀铬部件形成明确的材质区分，提升模型的视觉层次感。渲染阶段采用工作室柔光环境，添加多盏辅助光源消除金属表面的死黑区域，调整阴影的柔和度，让金属部件的反光过渡更自然，同时在背景添加浅灰色哑光平面作为承载面，通过环境闭塞效果强化模型的结构立体感。结构设计上，该铰链采用可拆卸销轴结构，无需额外焊接或铆接工序，仅通过抽出销轴即可实现两个连接部件的快速分离与装配，固定座上的三角加强筋结构能够大幅提升安装座的承重能力，避免长期承重出现安装座变形的问题，铰接臂的弯折造型预留了足够的转动避让空间，保证铰接转动过程中不会与安装座发生结构干涉，整体结构紧凑，受力分布合理，可广泛应用于工业设备舱门、重型机箱柜门、特种装备检修门等需要频繁开合且承重要求较高的连接场景。建模过程中对所有配合尺寸做了公差预留，轴套与销轴的配合间隙控制在合理范围内，既保证转动无卡顿，又避免间隙过大导致的铰接晃动问题，各部件的壁厚参数均参考工业五金件的实际生产标准设定，可直接对接后续的机加工或压铸生产流程。
