剪叉式伸缩升降支撑机构三维设计

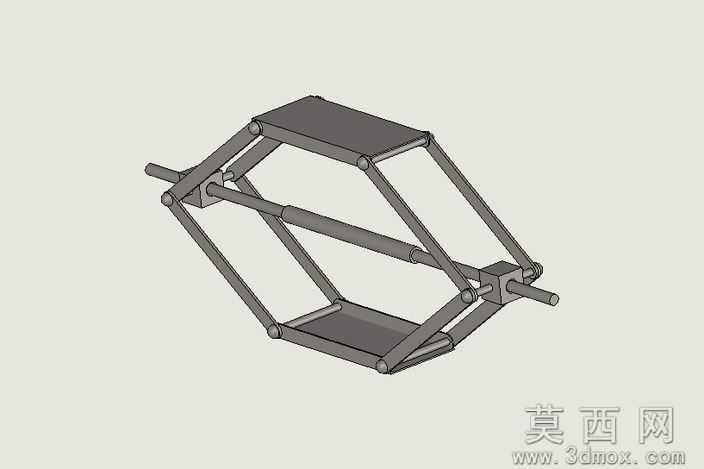

本作品为剪叉式伸缩升降支撑机构的三维建模成果，建模过程依托主流三维机械设计软件完成，全程采用自底向上的装配建模思路，先逐一完成所有单体零件的特征建模，再通过标准配合约束完成整体装配，保证各运动部件的自由度符合实际机械运动逻辑。零件建模阶段，针对上下两块矩形承载平台，采用凸台拉伸命令生成基体，对平台边缘的铰接安装位通过切除拉伸生成精准的销孔特征，孔位同轴度公差严格控制在装配允许范围内，保证后续铰接销的装配顺畅；针对多组剪叉臂杆件，采用矩形截面草图拉伸生成杆身主体，对臂身两端的铰接位置，通过凸台拉伸生成带孔的连接耳特征，所有连接耳的孔中心距保持一致，确保剪叉臂折叠、伸展过程中无卡滞、无运动干涉；针对贯穿剪叉组的中心传动轴与两端伸出的导向轴，采用旋转凸台命令生成轴类基体，对轴上与剪叉臂配合的轴段进行尺寸精准匹配，保证轴与臂身的铰接转动顺滑。材质与渲染阶段，为整体机构赋予哑光深灰色金属材质，模拟普通碳素结构钢的表面质感，对铰接销轴位置略微提升金属反光度，区分销轴与臂身的材质细节，渲染背景采用浅素色背景，突出机构本身的结构特征，同时添加柔和的环境光与漫反射效果，清晰展现各部件的轮廓与装配关系，避免阴影过重遮挡结构细节。结构设计层面，该机构采用对称式双组剪叉臂布局，两组剪叉结构通过中心传动轴实现同步联动，剪叉臂之间通过铰接销实现转动连接，上下平台分别与剪叉臂的端部铰接，当中心传动轴沿轴向受力移动时，可带动两组剪叉臂同步完成折叠与伸展动作，从而实现上下承载平台的间距调整，完成升降、伸缩的支撑功能，整体结构无冗余部件，运动逻辑清晰，铰接点的布局充分考虑了机构的伸展行程与折叠后的最小体积，兼顾了支撑稳定性与伸缩行程的平衡。设计过程中重点验证了机构运动极限位置的干涉情况，通过软件的运动仿真模块模拟机构从完全折叠到完全伸展的全行程运动，排查并修正了臂身在极限角度下的碰撞问题，确保所有运动部件在全行程内都能顺畅动作，同时对关键铰接位置的配合间隙进行了合理预留，既保证装配精度，也符合实际机械加工的公差要求，该机构可作为小型升降工作台、伸缩支撑装置的基础结构方案，具备较强的实用参考价值。
