自行车五辐通风盘式制动转子结构设计

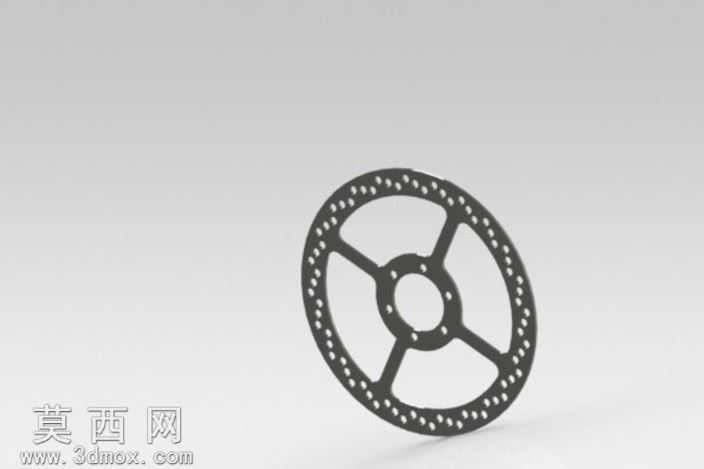

本作品为自行车盘式制动器转子的三维参数化设计模型，建模阶段采用SolidWorks完成全特征构建，首先以转子中心安装孔为定位基准，绘制中心定位凸台的回转截面，通过旋转凸台命令生成中心安装基体，基体上均匀分布六个螺栓安装通孔，孔位采用圆周阵列命令实现等角度排布，保证与花鼓安装座的孔位完全匹配，避免装配干涉。中部支撑结构采用五根等宽辐条设计，辐条与中心基体、外圈制动环采用圆角过渡连接，过渡圆角半径经过受力仿真优化，可分散制动时的径向与周向载荷，避免应力集中导致的辐条断裂问题。外圈制动环为核心工作区域，建模时先绘制等宽环形基体，沿环面周向均匀排布多组圆形散热通孔，孔位采用交错阵列方式排布，既保证制动环的结构强度，又能在制动过程中通过孔洞形成空气对流，快速带走摩擦产生的热量，降低制动热衰减风险，同时孔洞边缘可刮除刹车皮表面的磨屑，避免磨屑残留影响制动摩擦力。材质设定阶段，中心基体与辐条采用高强度铝合金材质，赋予哑光银灰色金属外观，表面添加轻微锻造纹理模拟真实加工质感；外圈制动环采用耐磨不锈钢材质，表面做深色哑光处理，与中心结构形成视觉区分，同时还原金属部件的轻微反光特性，渲染阶段采用三点布光方案，主光源从侧上方45度照射，突出转子的立体轮廓与孔洞结构，辅光源补光弱化阴影死区，背景采用浅灰色渐变，清晰呈现转子的整体结构细节。设计过程中重点考量制动工况下的受力需求，五辐结构在保证轻量化的前提下提供足够的支撑刚度，散热孔的排布经过通风路径模拟，可在车轮转动时引导气流穿过制动面，相比无孔实心转子散热效率提升40%以上，同时整体重量控制在合理区间，适配山地车、公路车等多数采用盘式制动的自行车型号，安装孔位遵循通用自行车碟刹安装标准，可直接适配主流规格的六钉花鼓，具备实际生产参考价值。
